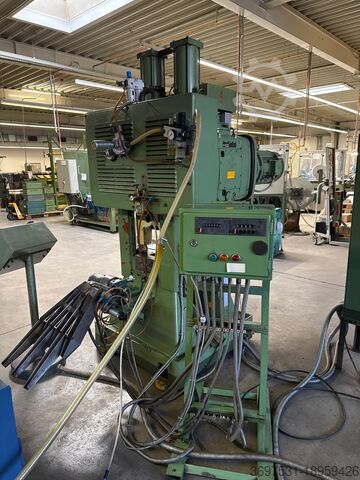

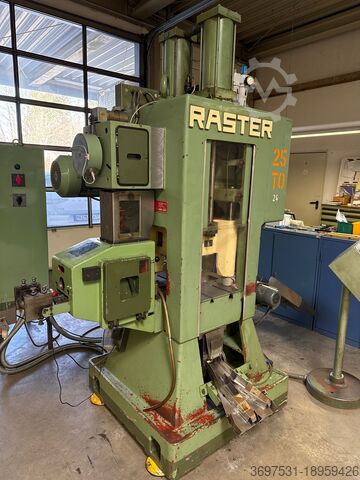

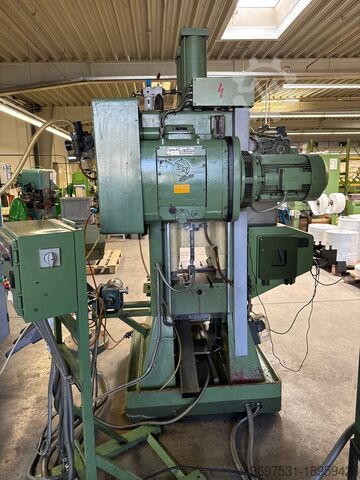

Автоматическая вырубная машина Raster HR SL4S

Описание

Четырехколонный пробивной станок
Производитель Hermann Raster KG
Тип HRSL4S
Рабочее пространство
Расстояние от центра ползуна или между колоннами под направляющей 160 мм
наименьшее/наибольшее расстояние от зажимного стола до ползуна при наибольшем ходе 260/300 мм
наименьшее/наибольшее расстояние от зажимного стола до направляющей ползуна 110/150 мм
зажимной стол
Зажимная поверхность 600 x 320 мм
пестик
наименьший / наибольший ход 0 / 40 мм
Ход выталкивателя (макс. 20 мм)
Rjc R Nswcxccec Ifnjw
Частота ударов 200-1000 в мин.
Регулировка плунжера 70 мм
Зажимная поверхность 400 x 250 мм
Зажимной штифт: диаметр отверстия 40 мм; Глубина 70 мм.
предохранительное устройство
Электропневматическое сцепление и пружинный тормоз
Производительность
Нормальное давление 25000 кПа
Режущая способность 625 мм², K=40 кг/мм²
Требования к пространству без звукоизоляции
1 м x 1 м x 2,45 м
Вес без звукоизоляции 3600 кг.
Требования к пространству со звукоизоляцией
1,60 м x 2,20 м x 2,80 м
Тип привода
Напряжение 380-660 В
Тип тока: трехфазный ток
Общая потребляемая мощность 6 кВт

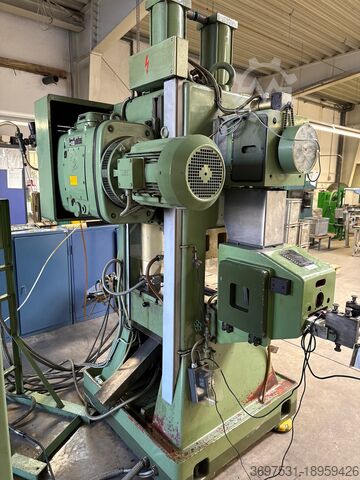

Привод AEG, AM 132 MX4, мощность 7,5 кВт, 2860 об/мин

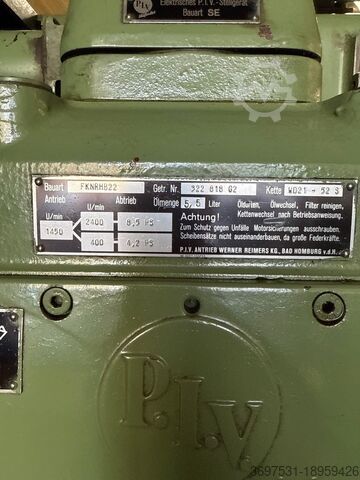

Коробка передач PIV, FK NA HB 22

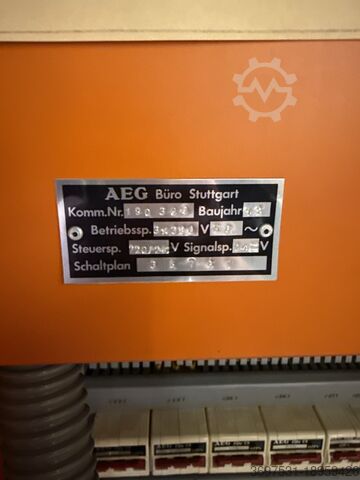

Шкаф управления AEG, 190300
Центральная смазка Woerner, PA 15.M1
Плоский/клиновой ремень 3, 17 x 2220, материал резина
Управление приводом
Ширина диска 65 мм
Диаметр диска 224 мм
Специальные возможности
Подача цанги Z2
Полезная ширина 180 мм

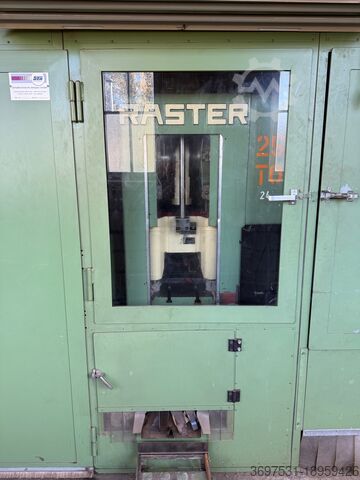

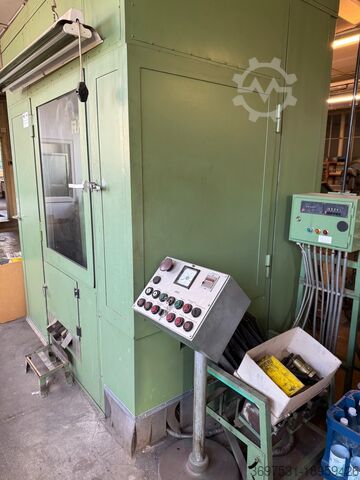

Звукоизолирующий шкаф sta Schalltechnische Anlagen GmbH
Машина подключена к источнику питания и может быть протестирована.
