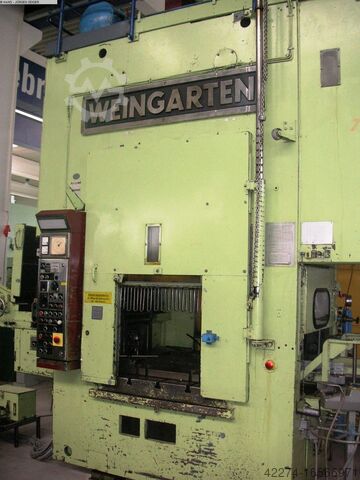

Автоматическая перфорационная машина - двойная стойка WEINGARTEN HD 160

Описание

Давление 160 т
Скорость хода 40 - 120 ходов/мин
Ширина листа мм
Общая потребляемая мощность 40 кВт
Мощность давления 160 тонн (1 600 кН)
Площадь зажима стола 1 100 x 1 280 мм
Зона зажима рамы 850 x 890 мм
Расстояние между направляющими плунжера 1 120 мм
Расстояние между стойками (под направляющими) 1 350 мм
Бесступенчатая регулировка скорости хода 40 - 120 /мин
Регулировка хода 30 / 68 / 114 / 160 мм
Моторизованная регулировка хода 125 мм
Высота установки в зависимости от хода -без зажимной плиты - 460 - 650 мм
-с зажимной плитой - 340 - 530 мм
Допустимое количество ходов в зависимости от подачи материала при 300 мм = 40-60 ходов
150 мм = 120 ходов
Общий привод ок. 40 кВт - 500 В - 50 Гц
Вес ок. 24 000 кг
Принадлежности / специальное оборудование:
- Нивелир FREI / WEINGARTEN тип AMR 04 So с управлением по подвесному контуру (экономия места, без приямка).
Управление верхним контуром (экономия места, без приямка). Лента из листового металла проходит
через разматыватель к узлу подачи с односторонним захватом и затем в машину.
машина.

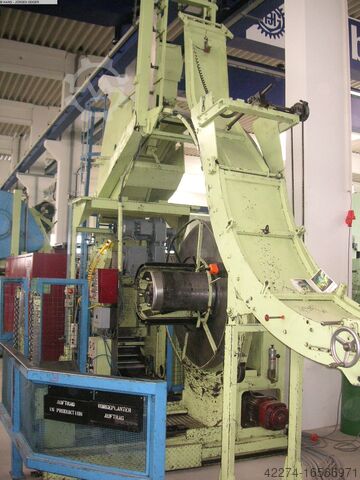

- Разматыватель рулонов HEILBRONN тип HAEMH 4000/500 S #204753 с рулонным накопителем
Место, где катушка забирается и натягивается, а затем возвращается в машину.
в
Возврат в исходное положение, макс. вес рулона 4000 кг, макс. Ø рулона 1500 мм,
макс.
ширина рулона 500 мм,
- прикрепленная правильная машина для максимальной ширины листа 400 мм, направляющая листа
есть
регулируется по ширине, толщина листа регулируется 1-3 мм
- Автоматическая циркуляционная смазка с контролем,
- гидравлическая защита от перегрузки, моторизованная регулировка плунжера 125 мм
- Конвейерная лента для готовых прессованных деталей, отдельный распределительный шкаф -1990 г.
Rjc R Nc Iot Hwz Njfnew
модернизированный
Мощность прессования 160 тонн (1 600 кН)
Площадь зажима стола 1 100 x 1 280 мм
Зона зажима рамы 850 x 890 мм
Расстояние между направляющими плунжера 1 120 мм
Расстояние между колоннами (под направляющими) 1 350 мм
Количество ходов, бесступенчатая регулировка 40 - 120 /мин
Регулировка хода 30, 68, 114 и 160 мм
Регулировка плунжера, с приводом от двигателя 125 мм
Монтажная высота, в зависимости от хода,
без зажимной пластины 460 - 650 мм
с зажимной плитой 340 - 530 мм
Допустимое количество ходов в зависимости от подачи материала,
300 мм
= 40 - 60 ходов
150 мм
= 120 ходов
Общая электрическая нагрузка, ок. 40 кВт - 500 В - 50 Гц
Вес, ок. 24 000 кг
Аксессуары / Специальные возможности:
* Выпрямительное устройство FREI / WEINGARTEN, модель AMR 04 So, с верхним
петлевым управлением (экономия места, так как не требуется приямок). Петлевой регулятор
направляет полосовой материал через разматыватель в односторонний захватный питатель
и затем в машину.
* Устройство для размотки рулонов HEILBRONN, модель HAEMH 4000/500 S #204753, с местом для хранения рулонов
с местом для хранения катушек, откуда катушка берется и зажимается, а затем
транспортируется обратно в исходное положение. Макс. вес катушки 4000 кг. Макс.
Ø рулона 1500 мм. Макс. ширина металлической ленты 500 мм.
* Встроенное устройство правки для максимальной ширины металла 400 мм. Ширина
подачи металла можно регулировать. Толщина металла регулируется 1 - 3 мм.
* Автом...
