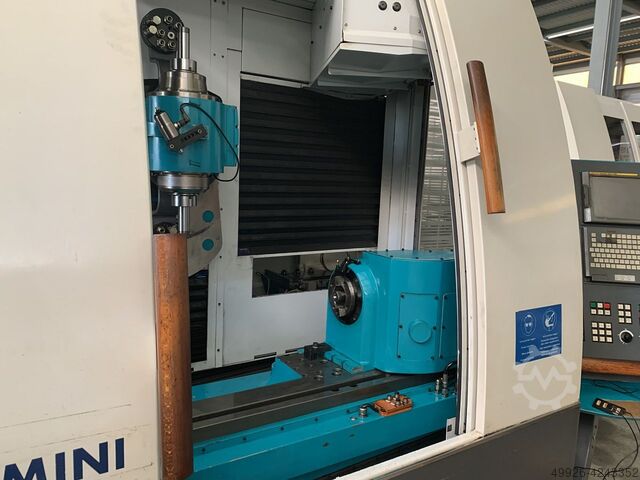

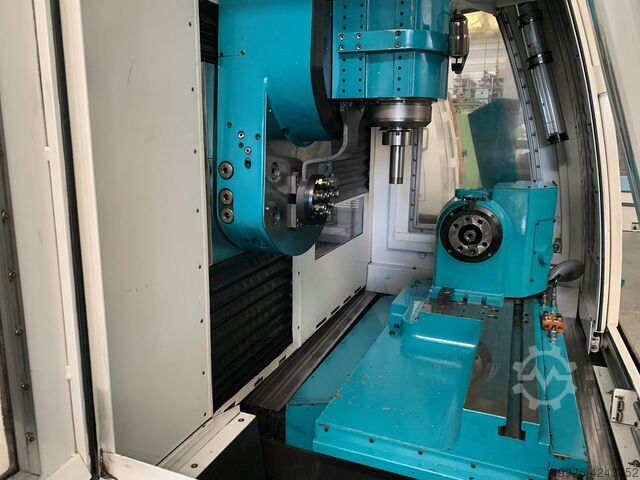

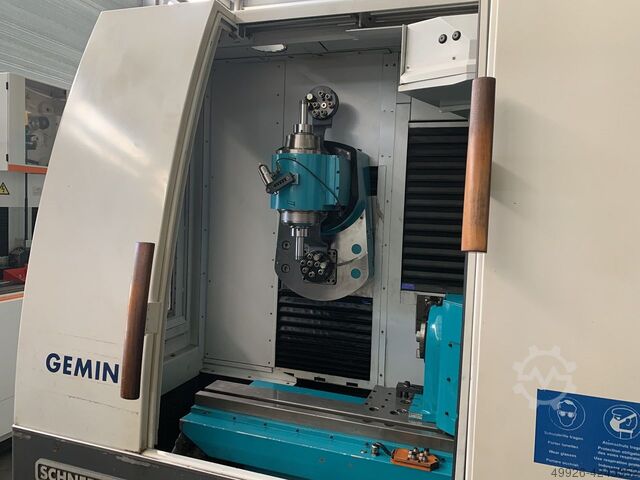

ЗАТОЧНЫЙ СТАНОК С ЧПУ Schneeberger GEMINI DMR

Описание

Fanuc Oi-MB - шпиндель HSK50 - 50-10'000 мин-1
5 осей XYZAC
Производственное происхождение CH
Напряжение 3x400V/50Hz
Чистый вес 8'000 кг
Размеры 1170х2270х2260 мм

ТЕХНИЧЕСКИЕ ДАННЫЕ (стандартные)
Управление GE Fanuc 160 i-MB
Оси 5, одновременно управляемые

ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ
Разрешение по осям X, Y и Z 3 мкм.
ось А 0,0001°
ось С 0,0001°

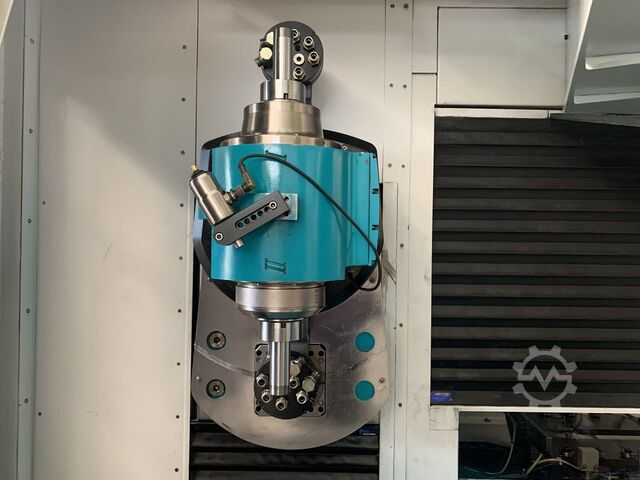

ШЛИФОВАЛЬНАЯ ГОЛОВКА, ШЛИФОВАЛЬНЫЙ ШПИНДЕЛЬ
Мощность 15 кВт
Скорость вращения шпинделя 50 - 10'000 мин-1
Приставка для шпинделя HSK 50
Макс. диаметр колеса до 250 мм
Максимальное количество колес 6

ЛИНАРНЫЕ ЗАДАЧИ
Ось Х, ход 380 мм.
Максимальная скорость 20'000 мм/мин.
Разрешение 0,0001 мм
Передаточное отношение 1 : 1
Мощность привода 1,0 кВт, 3 Нм.
Ось Y, перемещение 300 мм.
Максимальная скорость 5'000 мм/мин.
Разрешение 0,0001 мм
Передаточное отношение 24 : 4
Мощность привода 1,0 кВт, 8 Нм
Ось Z, ход 280 мм.
Максимальная скорость 20'000 мин-1
Разрешение 0,0001 мм
Передаточное отношение 1 : 1
Мощность привода 1,0 кВт, 3 Нм.
SWIVEL-AXES
ось С, угол 210°
Максимальная скорость 72°/сек.
Разрешение 0,0001°
Мощность привода 1,0 кВт, 8 Нм.
ось С, угол +/- 180°
Максимальная скорость 90°/сек.

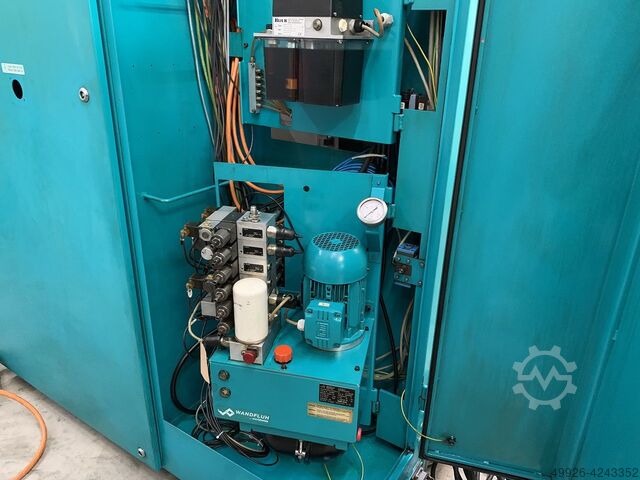

Мощность привода гидравлическая

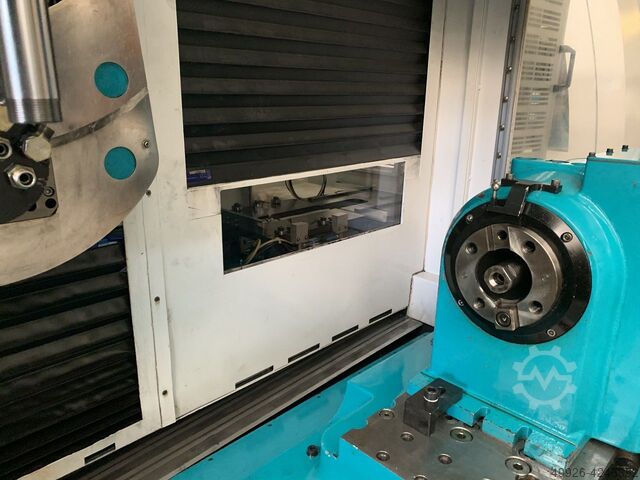

A-ось DMR 100
Бесконечное вращение
Максимальная скорость 225°/сек. / 3600°/сек.
Разрешение 0,0001° / 0,0001°
Мощность 1,0 кВт / 5,8 кВт
Конец ISO 50
Центральная высота 210 мм

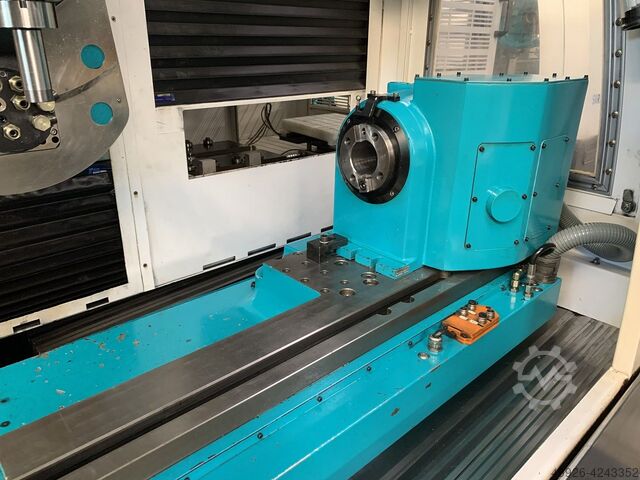

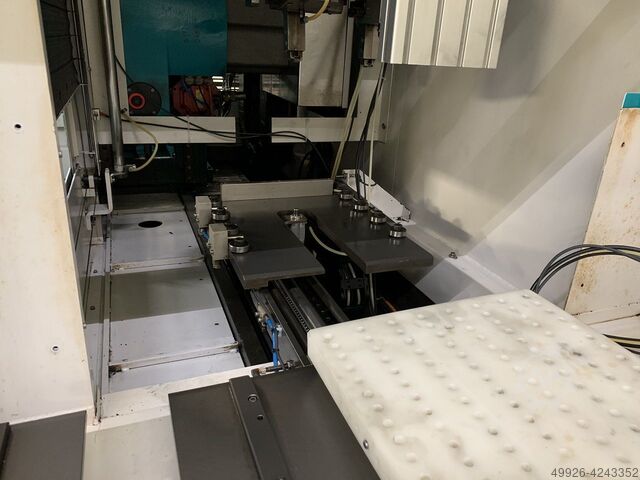

ТАБЛИЦА узкая часть / большая часть / всего
Длина 500 мм / 500 мм / 1000 мм
Ширина 145 мм / 330 мм

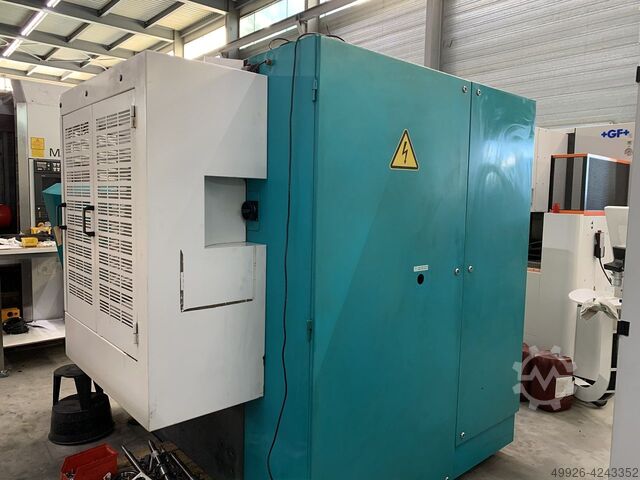

ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕННЫЕ ЗАГРЯДИТЕЛИ 9 кВт / 15 кВт
Мощность 27 кВА / 36 кВА
Doc Ed Djfbt R Eodcowb
Напряжение 3x400 В переменного тока
Частота 50 Гц
Главный предохранитель 63 AT
