Хонинговальный станок - Интерьер - Вертикальный
Хонинговальный станок - Интерьер - Вертикальный GEHRING M 3 - 40 - 12
Год выпуска
1984
Состояние
б/у
Цена без учета НДС
Цена по запросу
Отправить сообщение
Описание
Задний диаметр 12 мм
Ход 40 мм
Выступ мм
Общая потребляемая мощность 15 кВт
Вес машины ок. 5 тонн
Занимаемая площадь ок. м
Г Е Н Р И Н Г

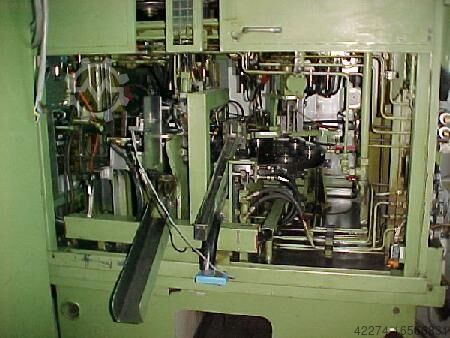

3 - шпиндельный вертикальный портальный хонинговальный станок
Тип M 3 - 40 - 12
год постройки 1986
_____
Хонинговальный Ø нормальный/максимальный 2,5 - 12 / 40 мм
макс. глубина хонингования прибл. 4-40 мм
макс. ход шпинделя 40 мм
Высота установки стола до дна/верху шпинделя 300 мм
Размер стола / Æ 750 мм
Высота стола над полом 1 100 мм
Скорость вращения шпинделя регулируется в любом диапазоне 800 -4 000 об/мин
Скорость подъема плавно регулируется 380 DH/мин
Привод шпинделя 3 x 1 кВт
Общий привод 15 кВт - 380 В - 50 Гц
Вес 5 000 кг
Принадлежности / специальное оборудование
- Станок оборудован для прецизионного хонингования корпуса автомобильного клапана высотой ок. Æ12 x 40 мм,
Rec R Njt Hwvtec Ifnjw
с глухим отверстием ок. Æ8 мм x 20 мм, состоящее из:
- ПЛК BOSCH для программируемой последовательности работ и цилиндрического "S"-управления.
- 8 станций - поворотный индексируемый стол, тип DH 750-45, прибл. Æ 750 мм.
- Загрузка заготовок по желобу, за пределами стола находится станция снятия заусенцев
станция снятия заусенцев, станция предварительного измерения и станция обточки деталей
- Предварительное хонингование с последующим измерением
- Промежуточное хонингование с последующей измерительной станцией
- Окончательное хонингование с последующим измерением
- Выгрузка и сортировка деталей на хорошие и плохие
- MAZ - 8-42 Механические автоматические подающие головки для расширения хонингования
- 3 измерительные станции работают с помощью пневматической измерительной оправки, которая перемещается в отверстие
и, при необходимости, передает корректирующие значения на тонкую подачу шпинделя.
- Полная система охлаждающего масла с ленточным фильтром, отдельный распределительный шкаф, отдельная гидравлика и т. д.
