Автоматическая пила для алюминия Orix

Описание

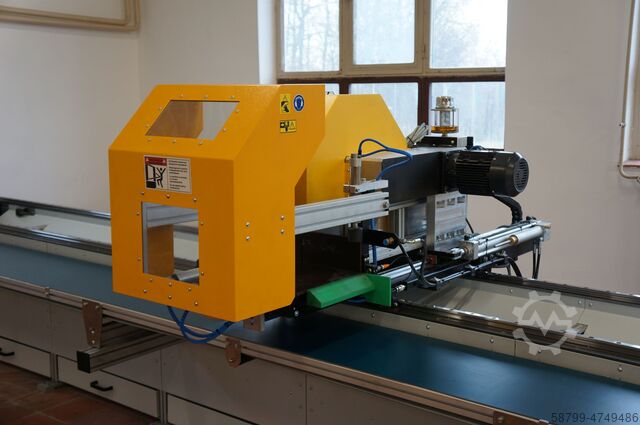

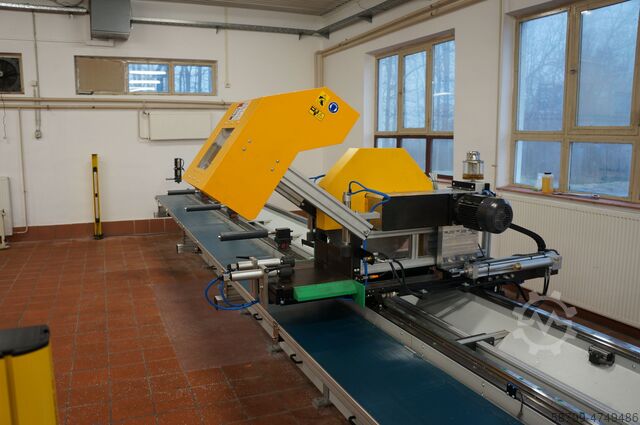

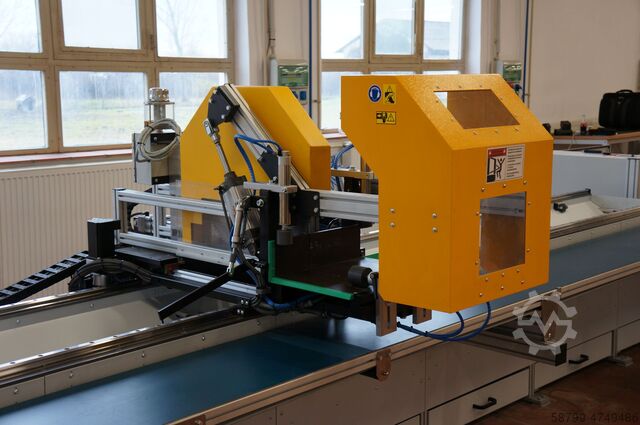

Инновационная распиловочная система типа "ORIX"
Пильная система может использоваться для обработки широкого спектра алюминиевых профилей в полностью автоматическом режиме. Станок состоит из устойчивой станины. Для позиционирования пильного узла используются жесткие направляющие и прецизионные каретки. Приводы оснащены сервомоторами. Для распиловки пильный узел перемещается на 300 мм вперед по оси Y и может легко резать специальные профили, панели или профили Item и Bosch. Опорный стол состоит из подвижных роликов, которые перемещаются в нужное положение в зависимости от длины реза. Все ролики установлены на прецизионных роликовых подшипниках. Пила также оснащена устойчивым опорным столом, на который укладываются распиливаемые алюминиевые детали. (В качестве опции распиленные детали могут транспортироваться непосредственно по конвейеру, включая стружку) Станок поставляется с длиной реза 6 000 мм. Таким образом, общая длина станка составляет 7 000 мм. Пильная система поставляется с подходящей 2-канальной системой распыления минимального количества. Станок также поставляется с пильным диском 400 или 600 мм.
Ваши преимущества:
- Почти полное отсутствие царапин, так как материал не продавливается через чугунный стол
- Лучшая утилизация опилок (не требуется вытяжка)
- Крайне низкая потребность в пространстве 4 000 мм / 7 000 мм
- Меньший отрез (длина отреза 50 мм)
- Безопасная разгрузка (световая завеса)
- Простая утилизация материала (конвейерная лента или стол со щетками)
- Не требуется перенастройка, как при повторном использовании обычной автоматической пилы
- Без потери размеров
- Съемные ролики, которые позитивно воспринимают любой тип специального профиля и гарантируют идеальный распил
Rsc R Nsfu Tgrsc Ifnew
Последовательность работы
Введите длину профиля в блок управления. После этого пильный узел перемещается на заданную длину.
Оператор вставляет алюминиевый профиль и запускает пилу. Пила ищет позицию отреза головки с помощью датчика обнаружения отреза головки. Выполняется пропил головки. После распила пильный блок перемещается назад, пила устанавливается в следующей заданной координате и снова распиливает алюминиевый профиль.
Эти процессы повторяются до тех пор, пока профиль не будет полностью распилен.
Все отпиленные детали аккуратно укладываются на стол для хранения или на конвейерную ленту.
Как и в случае с обычными пилами для алюминия, материал зажимается непосредственно на пильном узле с помощью вертикальных и горизонтальных зажимов.
После того как алюминиевый профиль разрезан, пильный узел автоматически возвращается на следующую позицию загрузки. Рабочий процесс может быть повторен. Для автоматической подачи можно использовать поперечные конвейеры. Для обеспечения безопасности могут быть установлены ограждения или световая завеса. Блок управления поставляется в 2 вариантах. 1 Версия системы управления Diethei 2 Версия системы управления Siemens. Опционально возможна сортировка материала в различные контейнеры или по длине.
Вы можете в любое время ознакомиться с желаемой системой в нашем производственном/демонстрационном цехе.
Пожалуйста, не стесняйтесь обращаться к нам.
Plantec Maschinen GmbH
