ленточная пила CORMAK S-200R manual

Описание

Машина серии PREMIUM LINE.
Roc R Nc Isfy Ttiofnow

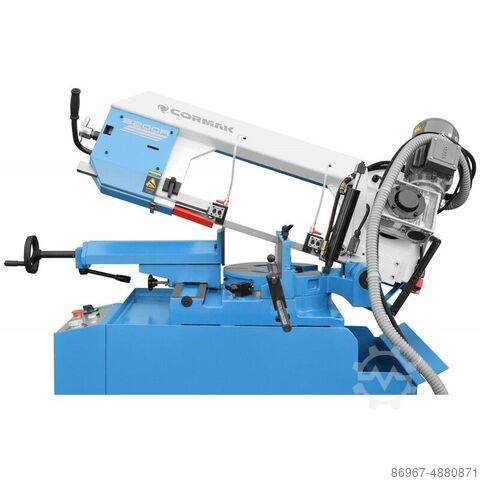

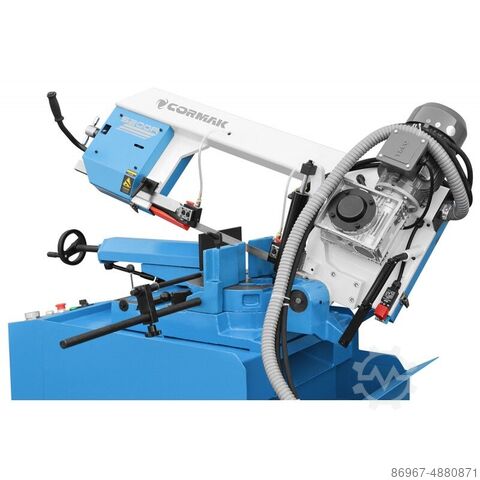

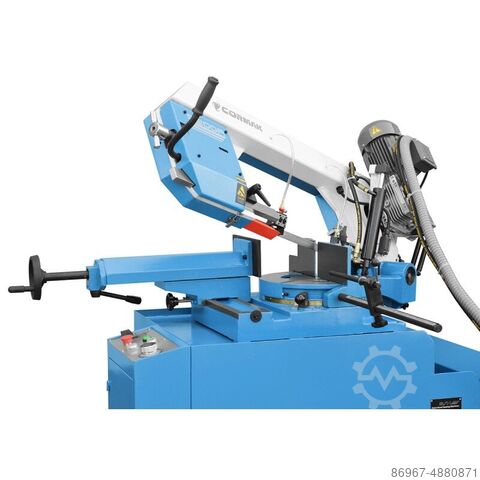

Cormak S200R Ручной станок для резки металла промышленного назначения. Ленточнопильный станок по металлу характеризуется высокой точностью резки. За это отвечает мощный чугунный поворотный стол, синхронизированный с поворотным рычагом. Ленточнопильный станок хорошо работает на крупных промышленных предприятиях для резки 16 ч/24 ч. Угол резания -45º слева до 60º справа.
Характеристики станка

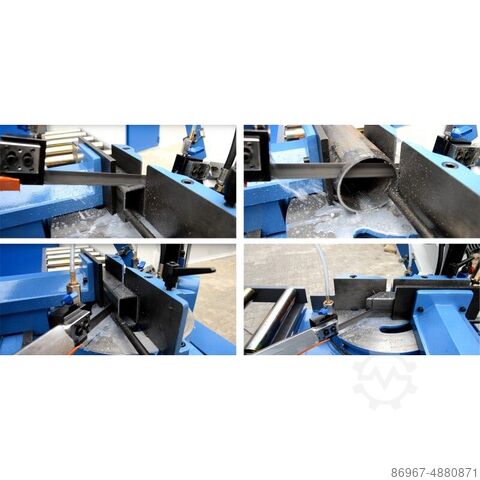

Ленточнопильный станок по металлу типа CORMAK S-200 R MANUAL с CE позволяет производить резку в плоскости, перпендикулярной оси разрезаемого материала, или под любым углом от -45 до +60 градусов. Подача отрезаемого куска может осуществляться вручную или через любое подающее устройство.
Подача при резке осуществляется под действием силы тяжести по принципу потока масла в двухкамерном гидроцилиндре. Клапан, регулирующий поток масла между камерами, обеспечивает нужную скорость опускания рычага. Оператор запускает машину нажатием кнопки пуска и устанавливает скорость резки. После завершения резки машина автоматически останавливается, и оператор вручную поднимает стрелу в исходное положение. Подача материала осуществляется вручную.

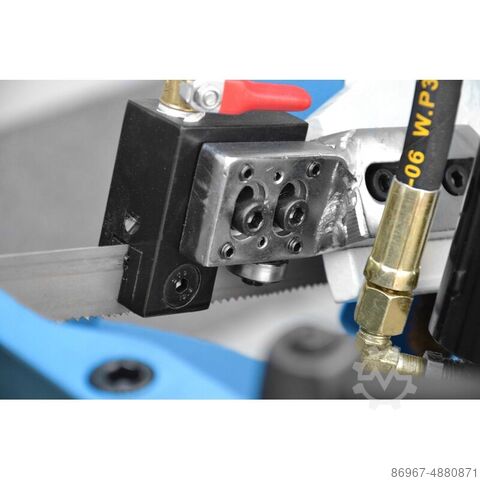

Тиски расположены на регулируемой станине и оснащены быстрозажимным зажимом. Направляющие ножей оснащены твердосплавными вставками и системой подшипников качения. Именно направляющие из спеченного карбида отвечают за точность и прямолинейность реза. Рукоять оснащена автоматическим датчиком натяжения лезвия и наклонена на 25 градусов, что увеличивает срок службы лезвия. В нижней части кронштейна установлена щетка для очистки, обеспечивающая превосходную чистоту и работоспособность лезвия.

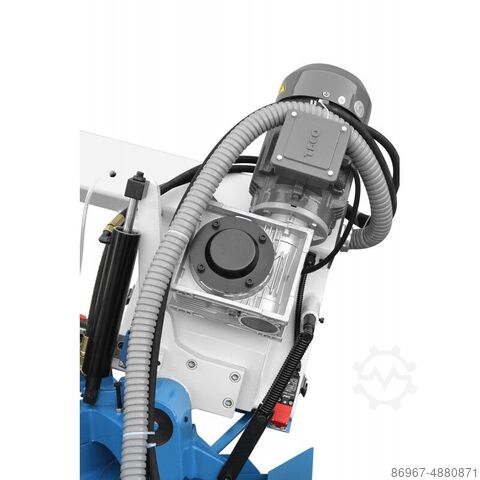

Привод станка передается через червячный редуктор, заполненный трансмиссионным маслом. Машина оснащена трехфазным двигателем с двойной обмоткой и двумя скоростями резания.
Тепловая защита двигателя.Станок имеет две скорости режущей ленты 35 и 70 м/мин. Конструкция: кронштейн, тиски и вращающийся стол изготовлены из чугуна.
Закрытая система охлаждения. Станок оснащен упором с линейкой для установки длины разрезаемого материала. Основание станка представляет собой жесткий кубоид из стальных листов, внутри которого находится резервуар для охлаждающей жидкости с насосом для охлаждающей жидкости.
Безопасность в процессе резки обеспечивается электрооборудованием, отвечающим всем требованиям CE. Станок оснащен концевым выключателем, который останавливает станок в конце процесса резки, аварийной остановкой, так называемым "грибом безопасности", и рядом микровыключателей, которые отключают станок, когда, например, открывается защитный кожух ленты или крышка режущей ленты.
Технические данные
ТИП гравитационный
ПОДЪЕМ И ОПУСКАНИЕ РУК Гравитационный подъем с плавной регулировкой опускания руки
СКОРОСТЬ ПЕРЕДАЧИ 36/70 м/мин
УГОЛ РЕЗКИ слева от 45° до 60° справа
ручные тиски
МИНИМАЛЬНЫЙ РЕЗЦОВЫЙ ДИАМОНД Ø 5 мм
МИНИМАЛЬНАЯ ДЛИНА МАТЕРИАЛА В ВНУТРИ 30 мм
высота основания имадлера 890 мм
режущая лента 27x0,9x2910 мм
общая мощность 2,1 кВт
РАЗМЕРЫ (ДхШхГ) 1600 x 800 x 1400 мм
вес 500 кг
Макс. диапазон резания [мм]
Угол
0º ø250 320 x 240 240 x 240
45º L ø200 220 x 120 190 x 190
45º P ø220 235 x 120 210 x 210
60º P ø110 155 x 110 100 x 100
