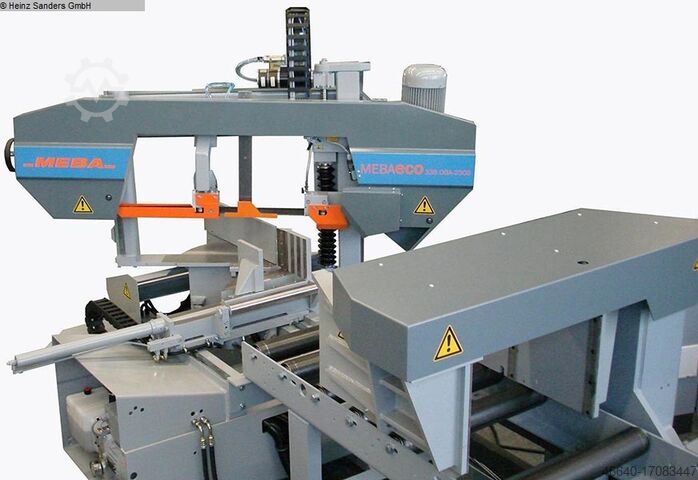

Ленточная пила MEBA - VOLLAUTOMAT MEBAeco 335 DGA 2300

Описание

диаметр реза 335 мм
Длина пильного полотна 4400 x 34 x 1,1 мм
высота стола 750 мм
подача 5 - 2300 мм за ход
Зона резки под углом 90 градусов: ровная 500 x 335 мм
Диапазон резки под углом 45 градусов: около 330 мм
Зона резки под углом 45 градусов: плоская 320 x 335 мм
Диапазон резки под углом 45 градусов: круг слева 305 мм
Зона резки под углом 45 градусов: плоская левая 305 x 335 мм
Диапазон резки под углом 30 градусов: около 180
Площадь резки под углом 30 градусов: ровная 170 x 335
Скорость резки 15 - 150 м/мин
Вес заготовки макс. 250 кг/м кг
Общая потребляемая мощность 3,0 кВт
Вес машины около 2550 кг.
Требуемое пространство примерно 4350 x 2300 x 1900 мм
Базовая комплектация MEBAeco 335 DGA-2300
- Безопасность доступа в соответствии со стандартом CE с помощью светового барьера
- Ленточнопильный станок MEBA с проверенной двухколонной линейной конструкцией и
интегрированная система вставки клещей MEBA от 5 до 2300 мм за ход
- MEBA - Визуализированный ввод программы с ЧПУ-управлением
Полностью автоматический процесс с любыми параметрами угла 30° - 135°, длины и
количество штук.
Простое создание программ и управление до 255 программами.
Обслуживающий персонал входит в
задача по распиловке. Ошибки ввода сведены к минимуму, а простой и
Безопасное создание производственных заказов разными операторами
гарантировано.
- Высокопроизводительный пакет MEBA:
Rec R Njulnb Djc Ifnjw
Подача пилы осуществляется посредством сервоуправляемого шарико-винтового привода с автоматическим управлением.
Контроль давления резки и подачи. Это создает оптимальные условия для каждого
Задача распиловки, т.е. постоянное давление для твердого материала и постоянная подача для
тонкостенные профили.

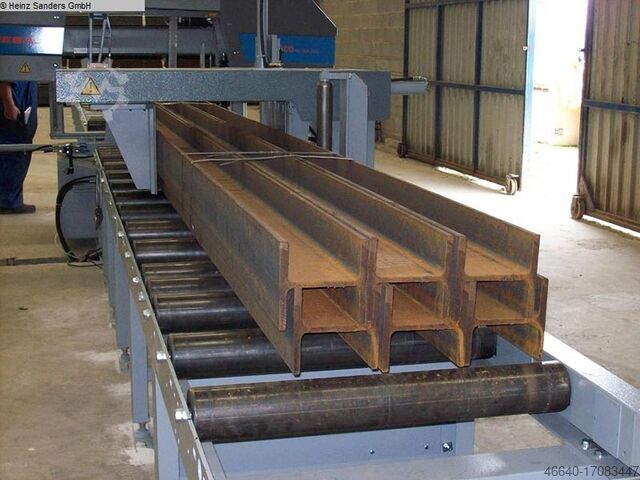

- Быстрая и точная подача материала по длине с помощью зубчатой рейки и привода переменного тока
с максимальной длиной хода 2300 мм со встроенным роликовым конвейером до 3000 мм.
- Раскрытие зажимных губок системы ввода клещей с обеих сторон.
Желобчатые прутки для транспортировки тяжелых материалов.
- Рама пилы выполнена из прочной сварной стальной конструкции с низким уровнем вибрации.
- Пильное полотно наклонено на 3° к опорной поверхности материала для максимального
Производительность резки и срок службы при распиловке стальных строительных профилей.
- Комбинированная направляющая пильного полотна, прецизионные подшипники для защиты ленты
прогиб пильных полотен.
Направляющие скольжения из карбида с фаской для направляющей пильного полотна
- Точка поворота скоса (нулевая точка) - это точка пересечения между пильным полотном и неподвижной частью
зажимной губки, таким образом, при смене длины измерение не меняется
угловое положение. Автоматический расчет ширины режущего канала для каждого
угловое положение.
- Программирование угла ЧПУ. На панели управления (в этих системах обычно
отдельно стоящий)
- Запатентованная система двойных угловых тисков (ERP No.
Автоматическое перемещение тисков. Устройство зажима материала перемещается
в соответствии с желаемым углом наклона автоматически в направлении потока,
Это означает, что материал всегда зажимается под прямым углом и близко к пильному полотну. The
Зажим материала осуществляется с помощью полноходовых цилиндров.
- Быстрое опускание пильной рамы с помощью автоматической стойки регулировки высоты до
непосредственно перед распиловкой материала. Во время последовательной резки пильная рама перемещается лишь на короткое время.
поверх материала можно расположить новый участок материала.
Оптимальное время цикла для одиночной и серийной резки.
- Частотно
