Band saw machine CORMAK HBS275 + 2 piły M42 + 5L Emulgol

Описание

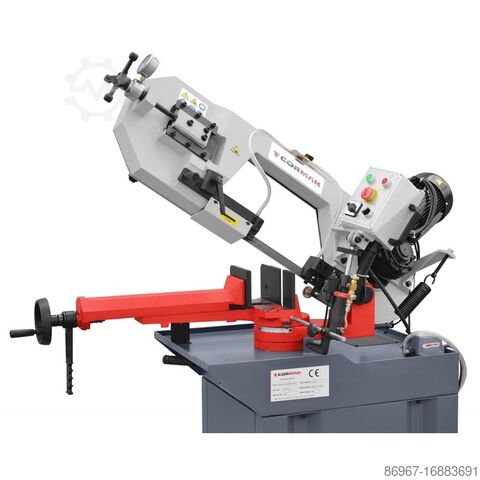

Ленточная пила CORMAK HBS275 для резки труб, профилей и прутков широко используется во всех слесарных мастерских, где важны точность, качество и скорость резки. Модель оснащена торсионным рычагом 0-60°, направляющие пилы выполнены из твердого сплава. Конструкция рамы обеспечивает точность и бесшумность работы.

Характеристики станка

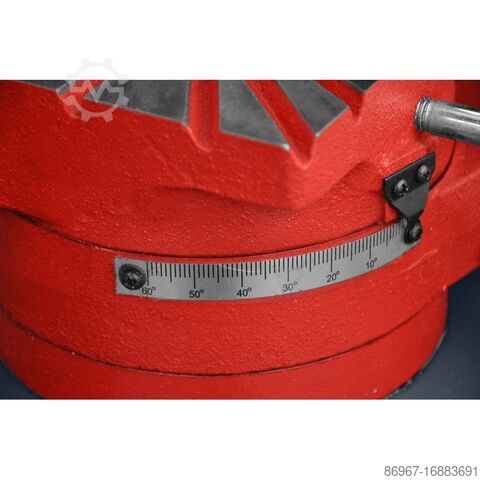

Горизонтальный ленточнопильный станок для металлов с торсионным рычагом для резки перпендикулярно оси разрезаемого материала и под любым углом от 0 до 60°. Подача разрезаемого материала может осуществляться вручную или с помощью любого механического устройства, а подача инструмента - автоматически. Направляющие ленты оснащены специальными твердосплавными пластинами и подшипниками. Это оказывает огромное влияние на направление ленты, срок службы ленты, прямолинейность, точность и качество резки. Твердосплавные направляющие в значительной степени снижают износ станка и ножа. Станок оснащен мощным насосом охлаждения с замкнутым контуром охлаждающей жидкости.

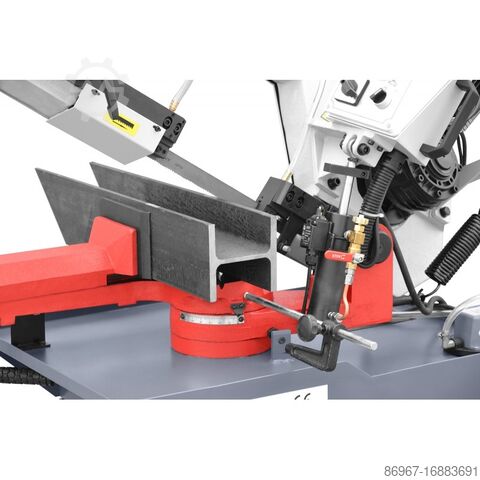

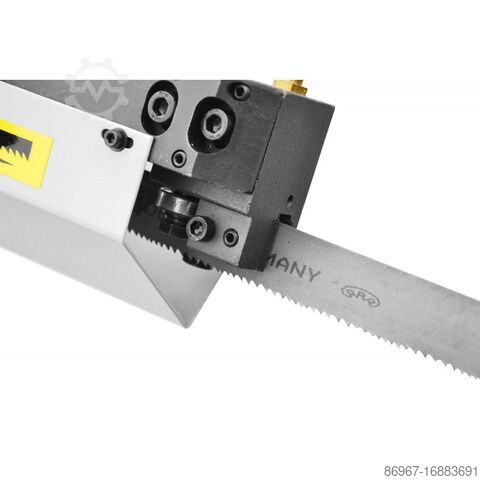

Режущий рычаг изготовлен из цельного чугунного литья вместе с режущей лентой шириной 27 мм, используемой в этом отрезном станке, что позволяет осуществлять полноценную многосерийную резку как профилей, так и твердых материалов. Тиски расположены на регулируемой станине и оснащены быстроразъемным зажимом. Направляющие ножей оснащены твердосплавными вставками и системой подшипников качения. Именно направляющие из спеченного карбида отвечают за точность и прямолинейность реза.

Рукоять оснащена автоматическим датчиком натяжения лезвия и наклонена на 25 градусов, что увеличивает срок службы лезвия. В нижней части рычага установлена щетка для очистки, обеспечивающая превосходную чистоту и функциональность ножа. Привод станка передается через червячную передачу.

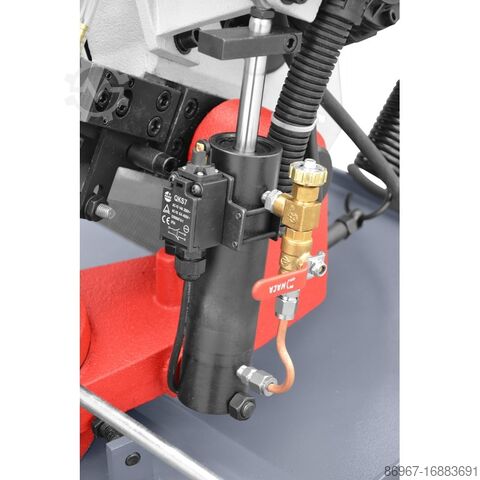

К основанию прикреплен чугунный рабочий стол с поворотным кронштейном и панелью управления на отдельном кронштейне. В процессе резки основным движением является движение режущей ленты и скорость подачи рычага вниз. Скорость опускания рычага (скорость резки) регулируется гидроцилиндром.

Скорость подачи регулируется на панели управления режущей машины. На выбор предлагаются две скорости движения режущей ленты - 37,5 и 75 м/мин. В нижнем положении рычага (после резки материала) привод режущего ремня отключается автоматически. Безопасность обеспечивается защитными устройствами режущего ремня и микровыключателями, которые останавливают двигатель по завершении цикла резки или при открытии любого из защитных устройств. Дополнительной функцией безопасности является автоматическое отключение отрезного станка в случае обрыва режущего ремня.

Машина приводится в действие червячным мотор-редуктором.

Двигатель с термопредохранителем защищает от перегрева во время работы.

Технические данные
ОБЩАЯ МОЩНОСТЬ

1,5 кВт

ИСТОЧНИК ПИТАНИЯ

400 В 50 Гц

РЕГУЛИРОВКА ОПУСКАНИЯ РЫЧАГА

гидравлический цилиндр

ДЛИНА ДИАПАЗОНА

2450 x 27 x 0,9 мм

СКОРОСТЬ ЛЕНТЫ

37,5 / 75 м/мин

ВЫСОТА ОСНОВАНИЯ ТИСКОВ

900 мм

РАЗМЕРЫ МАШИНЫ (С ПОДВЕШЕННЫМ КРЕПЛЕНИЕМ) (Д х Ш х В)

1720 x 800 x 1800 мм

ВЕС

215 кг

УГОЛ
0º

ø220

260 x 140

200 x 200

45º R

ø160

160 x 140

160 x 160

Doc Ed Ddsudi Unocowb
60º R

ø100

120 x 100

100 x 100

Дополнительно

2 пильных диска M42
5 л эмульсола
Магнитный сборщик стружки ZW580
