Ленточная пила FAS - Głowno PTS 600 CNC

Описание

Диапазон резки:
Диаметр : 650 мм, осевое сечение 800x650 мм
Двигатель главного привода 7,5 кВт.
Ременной привод редуктор - инвертор.
Корпус станка
Конструкция из толстостенных листов, сваренных и усиленных стальными профилями для обеспечения высокой устойчивости и долговечности основания. В корпусе установлены емкости с маслом и охлаждающей эмульсией. Приемный стол у рабочих тисков с размерами 800х500.

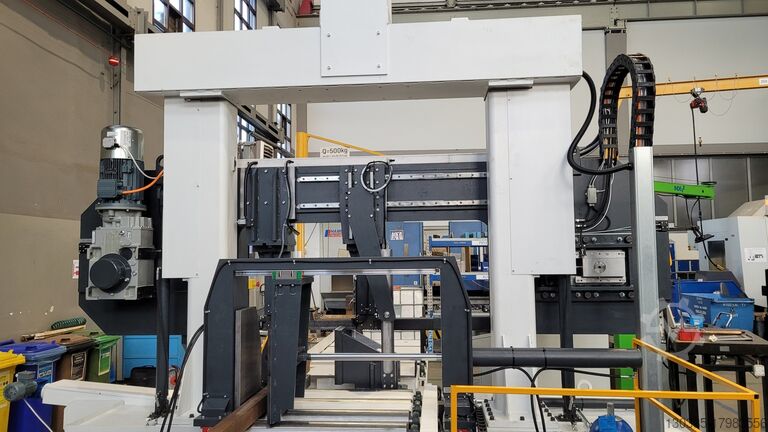

Направляющие для рук
Вертикальные стойки из специально подобранной профильной стали. Направляющие рычага - прецизионные направляющие с предварительным натяжением. Движение руки контролируется двумя шариковинтовыми парами, механически связанными друг с другом с помощью редукторов и сервомотора. Станок оснащен механизмом гидравлической разгрузки болтов крепления кронштейна для уменьшения давления на гайки ШВП, что увеличивает срок службы. Использование шарико-винтовой передачи для подачи манипулятора обеспечивает постоянный контроль скорости подачи, особенно при минимальных скоростях резания, при этом параметр скорости подачи задается с панели управления. Станок оснащен системой измерения скорости спуска стрелы, отображаемой на панели управления, и системой управления изгибом. Управление направляющей ленты (управление изгибом) будет связано с механизмом привода подачи стрелы. При отклонении ленты автоматически выполняется коррекция скорости подачи, после возвращения ленты к правильному значению скорость подачи автоматически возвращается к исходному значению. При превышении заданного значения отклонения ленты (косой рез) станок остановит процесс резки и визуально (индикаторная лампа) сообщит о проблеме.
Стандартная комплектация
Режущий рычаг на роликовых направляющих
Редукторный инвертор
Подъем и опускание режущей руки управляются шариковыми винтами,
Гидравлический зажим рабочих тисков и подающих тисков

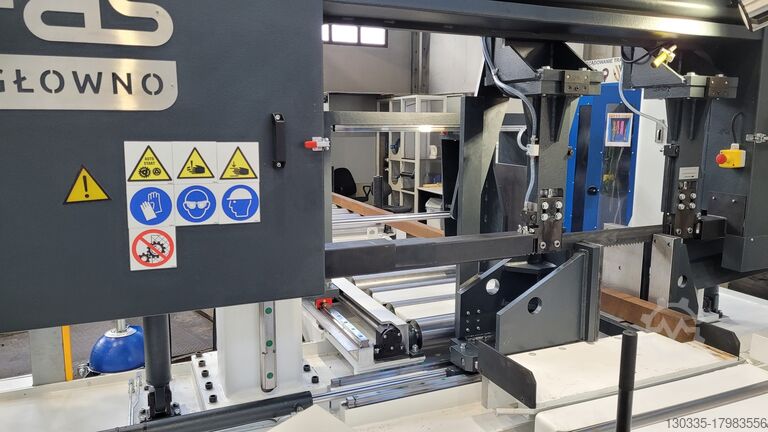

Двухполовинные тиски, удерживающие материал перед и за режущей лентой
Управление изгибом
Гидравлическое натяжение режущей ленты с компенсацией ее удлинения;

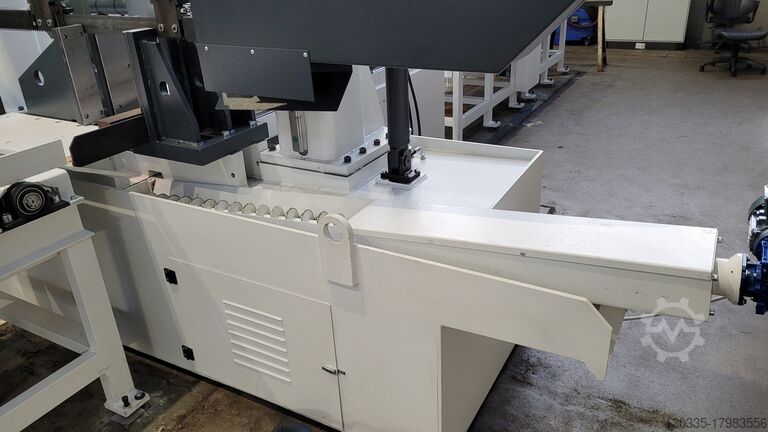

Подающий роликовый стол на корпусе станка, длина 1,5 мб
Винт автоматического привода подающего механизма (одиночная подача до 1000 мм) поставляется только с ПЛК и частотным преобразователем
Регулировка усилия зажима для тисков
Приемник роликов длиной 1,5 мб (приемный стол)
Стол подачи длиной 3 мб с приводными роликами, оснащенными вертикальными подающими и отводящими роликами - управление с пульта станка (дополнительно оснащается мобильным пультом у рольганга)
Линия лазерной резки
Извлекатель стружки (направлен вправо)

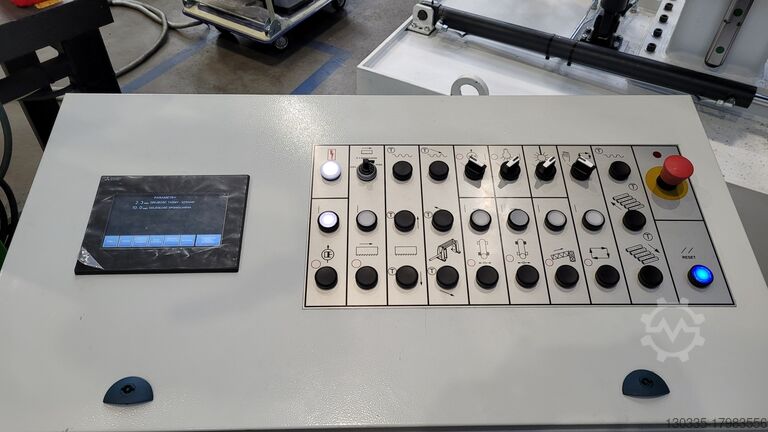

ПЛК с жидкокристаллическим дисплеем; измерение скорости режущей ленты (NC)
Полная защита, соответствующая знаку безопасности CE.
Rjc Rsvf Icfe Nc Ifnsw
Система охлаждения;
режущая лента; DTR
