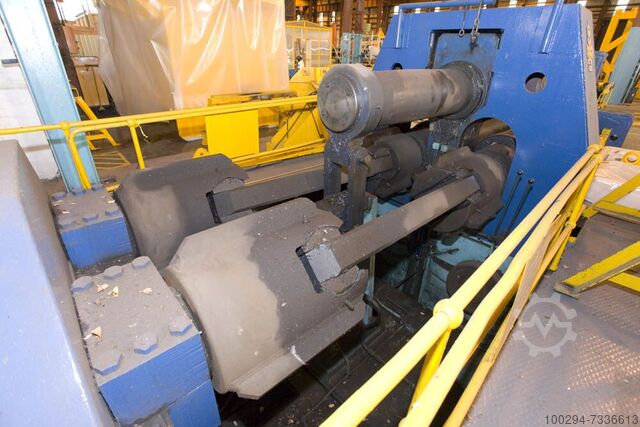

Гибочные вальцы для пирамидальной гибки со штифтом для тяжелых условий эксплуатации Bronx

Описание

Гибочные вальцы BRONX Heavy Duty Initial Pinch Pyramid. Год выпуска: 1973.
МАШИНА РАНЕЕ БЫЛА УСТАНОВЛЕНА НА ЗАВОДЕ ROLLS ROYCE PLC В ДЕРБИ, ВЕЛИКОБРИТАНИЯ. СРАЗУ ЖЕ ВЫСТАВЛЕНА НА ПРОДАЖУ И СЕЙЧАС НАХОДИТСЯ В БЕЛЬГИИ, ГДЕ ЕЕ МОЖНО ОСМОТРЕТЬ.
СПЕЦИФИКАЦИЯ
ПОТЕНЦИАЛ
Два набора размеров, которые показаны ниже как "Предварительная гибка и вальцовка", а затем "Только вальцовка".
Материал Мягкая сталь Мягкая сталь
Прочность на разрыв 28/32 т/кв.дюйм 28/32 т/кв.дюйм
Максимальная ширина 11' (3350 мм) 11' (3350 мм)
Максимальная толщина при данной ширине 2" (50 мм) 2½" (63,5 мм)
Минимальный внутренний диаметр прокатного цилиндра при максимальной производительности
30' (762 мм)
37 ½' (953 мм)
Максимальная толщина листа при горячей прокатке (температура готовой прокатки 850° C.)
4" (102 мм)
5" (127 мм)
Минимальный внутренний диаметр прокатного цилиндра при максимальной производительности горячей прокатки
40" (1016мм)
50" (1270 мм)
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Диаметр всех валков - 27" (686 мм)
Длина корпуса валков - 11'2" (3403 мм)
Скорость прокатки - 12 ф.п.м. (3600 мм/мин)
Главный приводной двигатель - 150 л.с. Тип контактного кольца
Два двигателя регулировки нижних валков, каждый - 50 л.с. Тип контактного кольца
Комбинированная работа подшипника качания вниз и противовеса верхнего валка
- С гидравлическим приводом
Мотор гидравлического блока - 10 л.с.
Электрооборудование должно быть пригодно для работы от электросети с напряжением
- 400/440 вольт, 3 фазы, 50 циклов
ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОКАТКИ КОНУСОВ:
Для облегчения прокатки конических или конических форм на внутренней стороне корпуса неприводного конца установлена пластина салазок.
ЭЛЕКТРИЧЕСКОЕ ОБОРУДОВАНИЕ
Двигатели:
Главный привод - 150 л.с., рассчитанный на полчаса работы, с защитным экраном из токосъемных колец, установленный на лапах.
Регулировка нижнего вала - 50 л.с. номинальной мощностью полчаса - токосъемник с защитным экраном - ножной тип крепления.
Мотор гидроусилителя - 10 л.с. постоянной мощности - беличья клетка - защищен экраном - тип крепления на ногах.
Механизм управления:
Главный привод - реверсивный механизм управления барабанного типа с 5-минутным номинальным сопротивлением, рассчитанным на 100% полную нагрузку на первом вырезе или рабочем положении в каждом направлении. Контроллер будет оснащен блокировкой отключенного положения и кольцами концевых выключателей, где это необходимо.
Регулировка нижнего вала - реверсивный механизм управления барабанного типа с 5-минутными номинальными сопротивлениями, рассчитанными на 100% полную нагрузку на первой выемке или рабочем положении в каждом направлении. Регуляторы будут оснащены блокировкой отключенного положения и кольцами концевых выключателей, где это необходимо.
Гидравлическая силовая установка - пускатель контакторного типа с прямым включением в линию, управляемый с кнопочной станции обслуживающего типа.
Электромагнитные клапаны рабочих цилиндров управляются кнопками.
Примечание:
Ppsc Rjh U Rzgs Nc Ifnju
Для всех вышеперечисленных устройств управления должна быть предусмотрена полная защита с помощью автоматического выключателя, включающего защиту от перегрузки и напряжения.
ХАРАКТЕРИСТИКИ И ОБОРУДОВАНИЕ

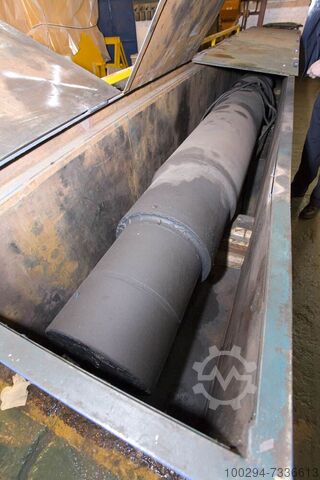

Запасной вал входит в комплект машины.
ДЛИНА ТБА ММ
ШИРИНА ТБА ММ
ВЫСОТА ТБА ММ
вес 95 тонн
ПРИМЕЧАНИЕ: Информация, содержащаяся в настоящем документе, предоставлена добросовестно, однако из-за непредвиденных ошибок или упущений не может быть обязательной в отношении точности.
