Система гидроабразивной резки Water Jet Sweden NC 4020 D

Описание

Water Jet Sweden NCP 4020 D
Год выпуска: 2009
1.1 ТЕХНИЧЕСКИЕ ДАННЫЕ
1 x водоструйный станок, NC 4020 D
1 x FANUC 310iA
1 x IGEMS

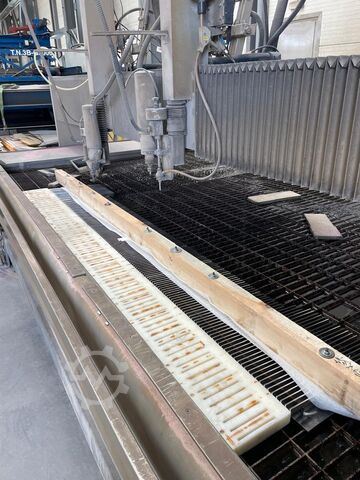

2 x фиксированных режущих головки для абразивной водоструйной резки (AWJ)
2 x загрузочных устройства SM3000

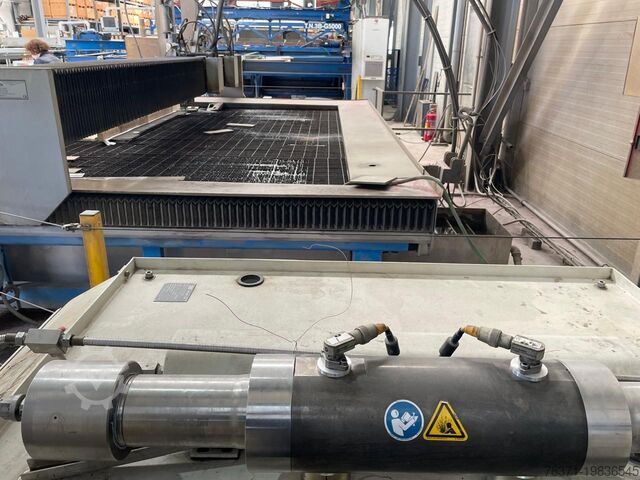

1 x KMT, Jetline 50 л.с., 3,8 л/мин, 4100 бар
1 x охлаждающая установка - шкаф управления
1 x катушка для шланга с распылительной насадкой
1 x комплект инструмента
1 x защитный кожух рабочей зоны

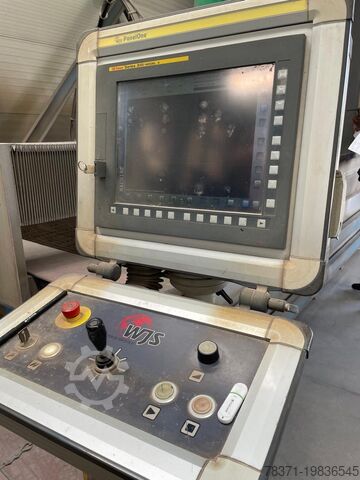

1 x HMI-панель управления «EDGECUT» PanelOne
1 x дистанционное управление для насосов высокого давления
1 x система удалённого обслуживания
2 x мембранный насос и блоки отсоса
1 x контейнер для отходов, 1000 л
Dwoc Eow Snybjd Ddcjb
1 x напорный бак 200 л и онлайн-транспортер для абразива/онлайн-контейнер для абразива на 1 тонну
1 x блок для сверления стартовых отверстий
1 x MPG – переносной ручной пульт управления
1.1.1 ДАННЫЕ СТАНКА
Размер стола (Ш x Г): 4200 x 2275 мм
- Область резки (Ш x Г): 3980 x 2010 мм
- Перемещение по оси X (2D): 3530 мм
- Перемещение по оси Y (2D): 2010 мм
- Перемещение по оси Z: 250 мм
- Точность позиционирования (X/Y): +/- 0,050 мм/м
- Повторяемость (X/Y): +/- 0,025 мм
- Быстрый ход X: 30 000 мм/мин
- Быстрый ход Y: 15 000 мм/мин
- Быстрый ход Z: 5 000 мм/мин
- Минимальное расстояние между соплами: 450 мм
- Максимальное расстояние между соплами: 2010 мм

1.2 ТЕХНИЧЕСКИЕ ПОДКЛЮЧЕНИЯ
1.2.1 ПОДКЛЮЧЕНИЕ СТАНКА
• Электропитание: 3 x 400 В + PE, 16 А, 50 Гц
• Подача сжатого воздуха (включая напорный бак): 500 л/мин
• Давление подачи воздуха: не менее 6,5 бар
1.2.2 ДАННЫЕ И ПОДКЛЮЧЕНИЕ НАСОСА ВД

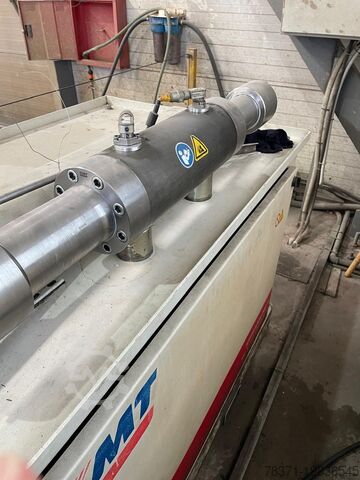

Данные насоса ВД: - KMT 50, Jetline, 4100 бар
- 37 кВт, автоматический выключатель при 400/50 Гц, 80 А
CAD/CAM-программное обеспечение: - IGEMS
