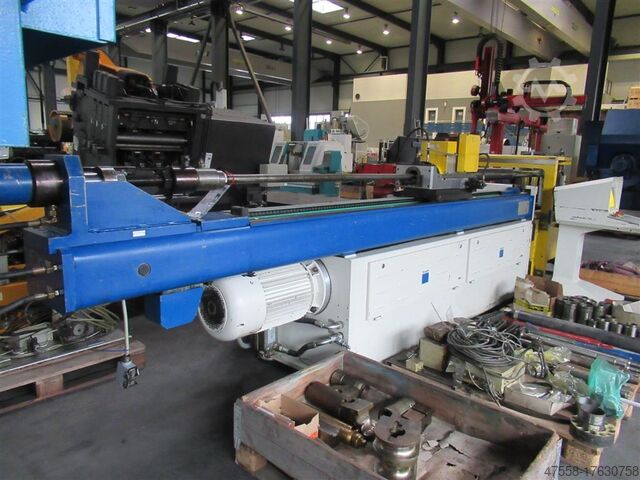

Трубогибочный станок TRUMPF-PULZER MR65R

Описание

Технические детали:
Диаметр трубы: 74 мм
Толщина стенки: 5 мм
Диаметр трубки мин.: 10 мм
Диаметр трубки макс: 74 мм
Материал круглого сечения: Сталь макс: 40 мм
Управление: Trumpf-Rohrtechnik IsoBend 2.0
Радиус гибки макс: макс: 300 / мин: 65 мм
Угол гибки макс: макс: 195 / мин: 0,1 °
Скорость гибки: (°/с): 90 / (°/с²): 190 °/с
Длина втягивания трубы: 3000 мм
Рабочее давление гидравлики: Рабочее давление макс: 300 бар

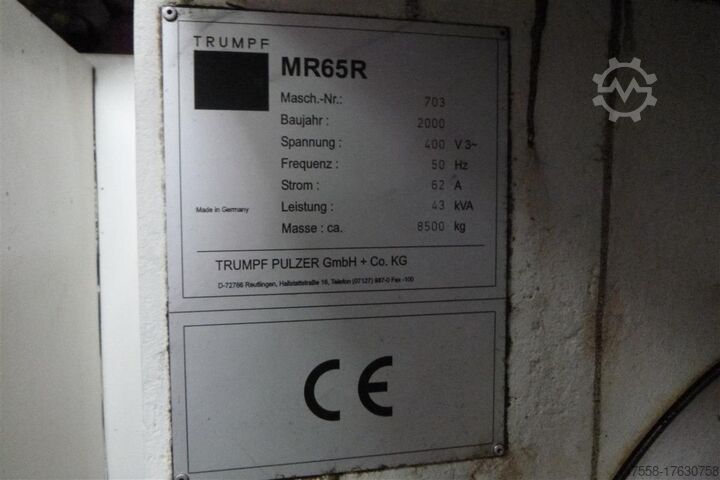

Общая потребляемая мощность: 43 кВА
Вес машины прибл.: 8,5 тонн
Габариты машины ДхШхГ: 6,5 x 1,6 x 1,6 м
Размеры панели управления ДхШхГ: 0,8 x 0,6 x 1,4 м

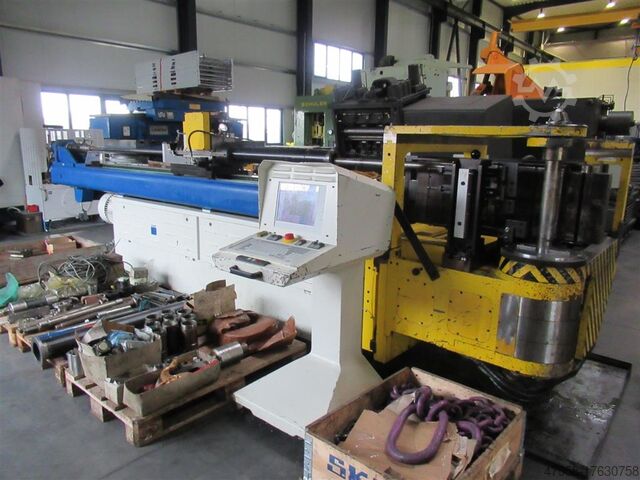

Это многорадиусная гибочная машина с гибочной головкой и поворотным рычагом. (машина для холодной гибки)
Rjc R Nsu Ibvhsc Ifnjw
Применение: только для обработки труб, круглых прутков и проволоки из стали, нержавеющей стали и цветных металлов.

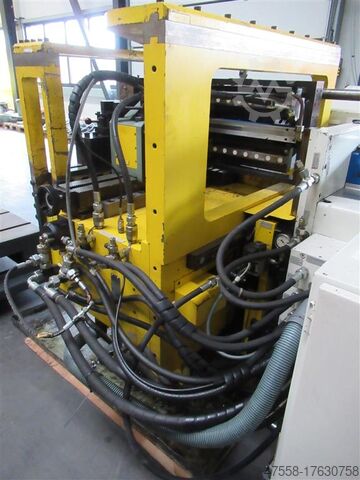

Поперечный суппорт гибочной головки обладает следующими преимуществами:
-свободно программируемые оси X и Y.
-Поперечные салазки с возможностью изменения уровня: вертикальное перемещение = 300 мм (вертикальное положение свободно программируется) и максимальное горизонтальное перемещение 350 мм

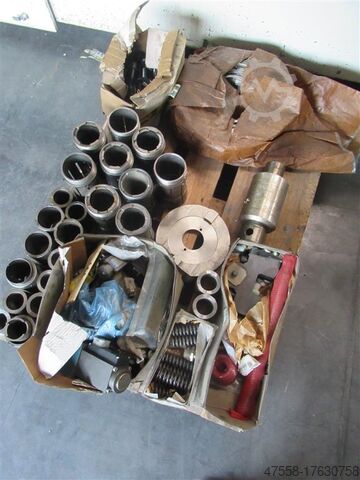

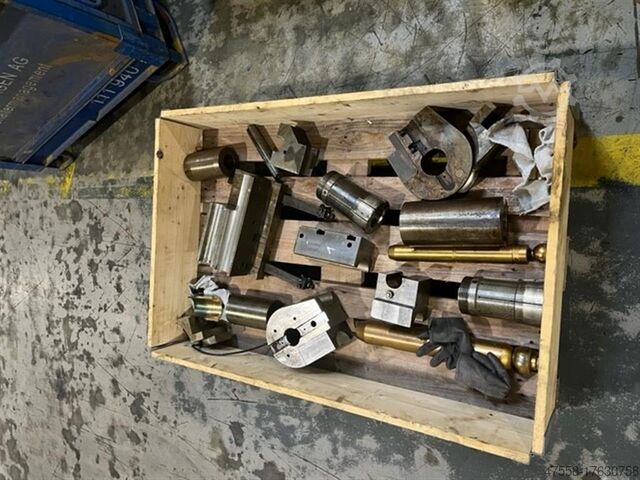

-Гибочные формы разных размеров в штабеле гибочных форм могут подходить по мере необходимости.
Направление гибки - вправо.

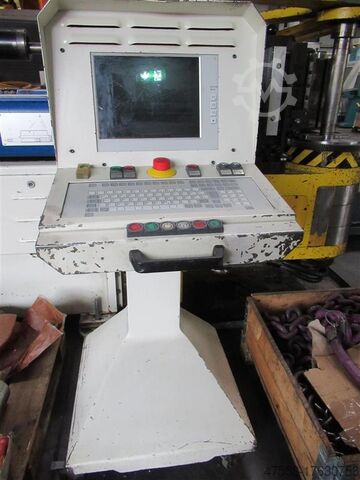

Программное обеспечение управления Trumpf-Rohrtechnik IsoBend 2.0
Гидравлический блок с многопоточным насосом высокого давления

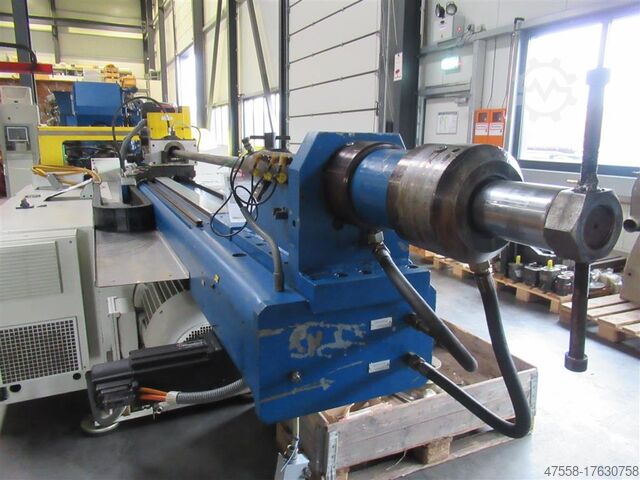

Узел втягивания оправки

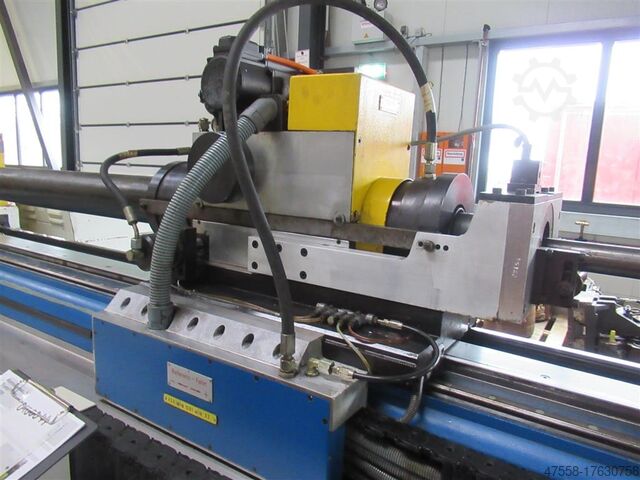

Направляющая (макс. скорость 362 мм/сек. и макс. ускорение 1100 мм/сек.)
i.D.
*
