Трубная линия OTO 89.6 / 4.5 QTC OTO MILLS Tube Mill OTO 89.6 /4.5 QTC

Описание

Трубная линия OTO 89.6 QTC с системой быстрой замены
Рабочий диапазон:
Диаметр: 26,9 - 89 мм
Толщина: 1,5 – 6,3 мм (кроме сращивателя до 4,5 мм и летучего резака до 5 мм)
· Длина: 4 - 12 м
Трубопровод OTO 89.6 QTC | Год 2008 с:
· Автономная подготовка рулонов обвязки
· Полностью автоматическая линия входа (MTM)

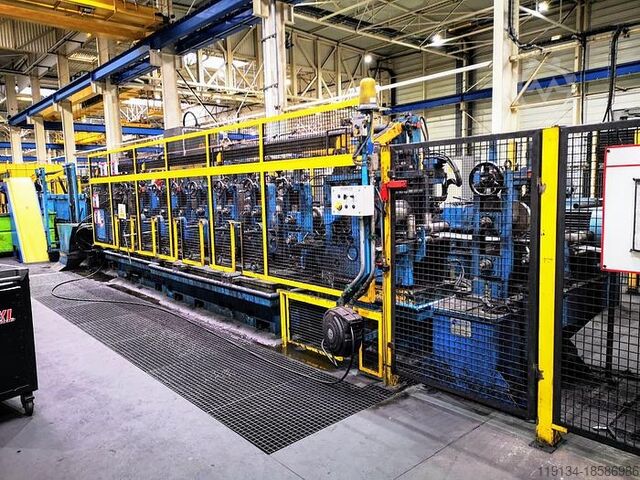

· Линия формовки OTO 89.6 (OTO MILLS)
· Система быстрой смены инструмента OTO 89.6 QTC (OTO MILLS)
· Высокочастотный сварочный аппарат мощностью 450 кВт (EMMEDI)
· Пила для холодной резки TS90 (SEUTHE)
· Автоматическая фаска 3" (MAIR)
· Автоматическая упаковка (МАИР)
Автоматическая обвязка (MAIR / SIGNODE)
КРАТКОЕ ОПИСАНИЕ ОБЪЕМА ПОСТАВКИ

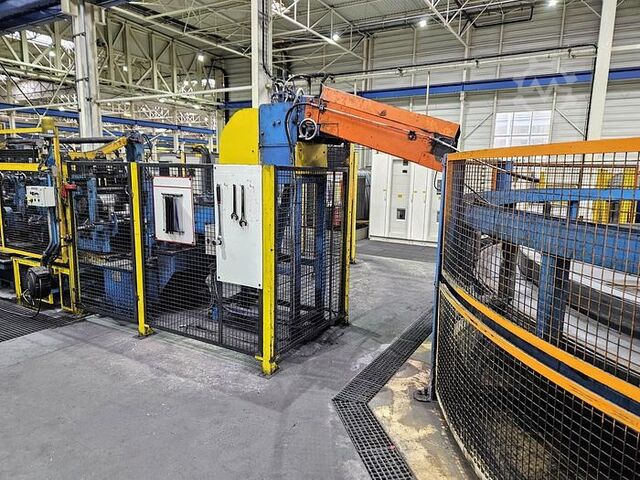

1. Автоматическая линия подачи с автономной подготовкой рулонов обвязки, включающая:

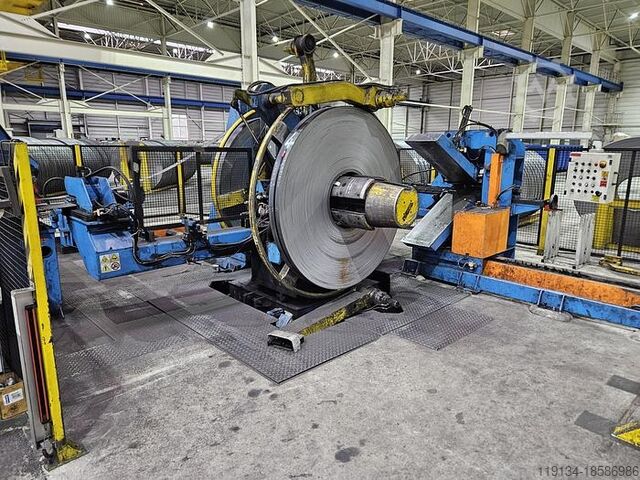

 Двойной разматыватель с автономными ножницами для хвостовой части

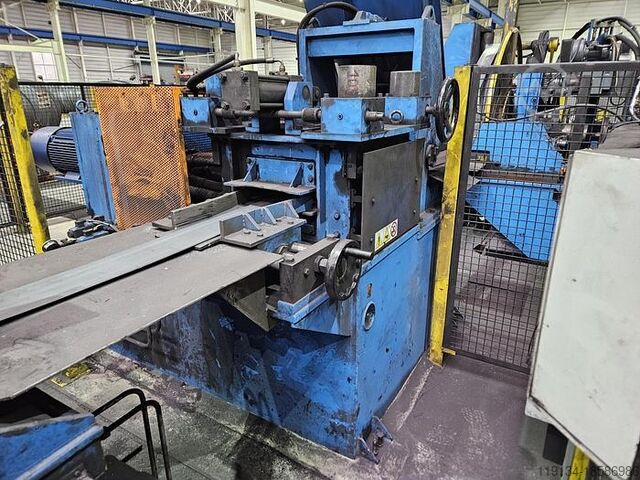

 Прижимной ролик и выпрямитель

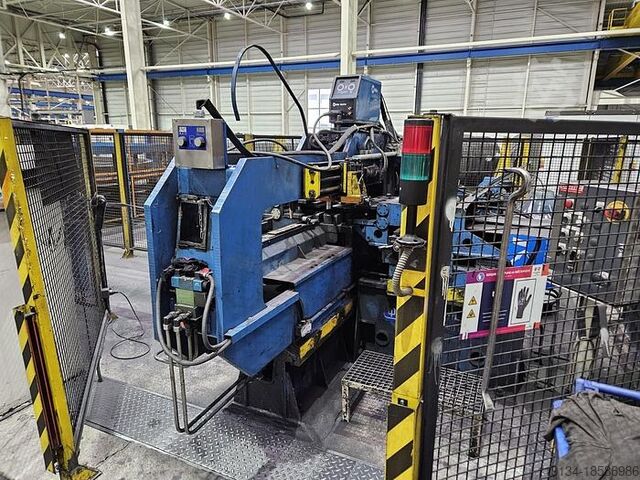

 Автоматический сращиватель хвостовых частей
 Горизонтальный накопитель с вращающимся столом

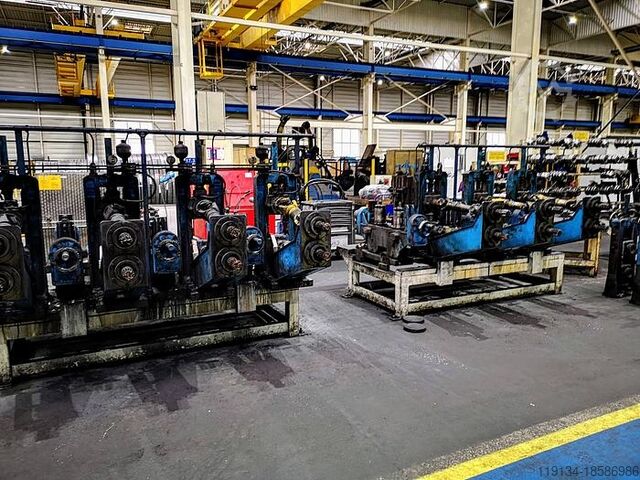

2. Трубопровод OTO 89.6 QTC с:
 Литая стальная конструкция.
 Оси из стали 18NiCrMo5, закаленные и отшлифованные.
 Независимый маркировочный пост.
Rjc R Nev Dinmoc Ifnjw
 Валы диаметром 95 мм с цилиндрической регулировкой и приводной шпонкой.
 Вертикально регулируемая верхняя ось (ручная одноточечная регулировка).
 Гидравлический компенсатор в формовочных ящиках
 4 ступени разбивки с двигателем переменного тока мощностью 140 кВт / 3 ступени FinPass с двигателем переменного тока мощностью 100 кВт
 4 шага калибровки с двигателем переменного тока мощностью 140 кВт
3. Система быстрой замены OTO 89.6 QTC

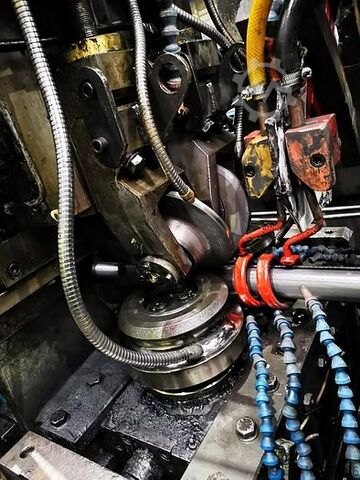

4. Высокочастотный сварочный аппарат мощностью 450 кВт

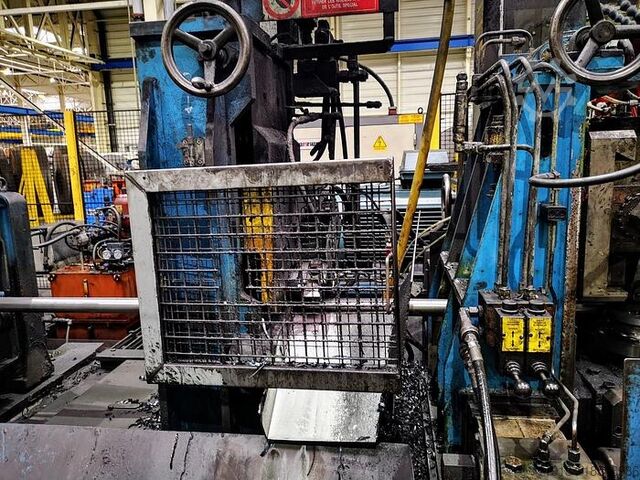

5. Двойной блок снятия нити с измельчителем и виртуальным конвейером

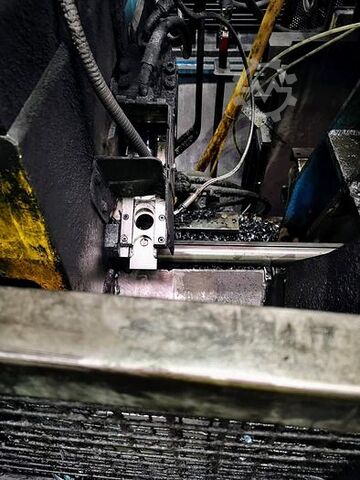

6. Пила для холодной резки SEUTHE TS90
7. АВТОМАТИЧЕСКАЯ ЛИНИЯ ОТДЕЛКИ И УПАКОВКИ MAIR с:
 Линия управления трубкой CND
 Снятие фасок с труб MAIR TFA.3/12.5
 Автоматическая упаковка MAIR
 Автоматическое устройство обвязки Signode
Диаметр трубки: 26,9 - 89 мм
Квадратная труба: 30x30 - 70x70 мм
Прямоугольная труба: 40x20 - 100x40 мм
Толщина: 1,5 – 6,3 мм (кроме сращивателя до 4,5 мм и летучего резака до 5 мм)
Длина трубы: 4-12 м
Направление работы: справа налево
Скорость: 120 м/мин
Автоматическая линия ввода: MTM
Трубопровод: OTO MILLS 89.6 QTC
Летающая пила: SEUTHE TS90
Высокочастотный сварочный аппарат: EMMEDI TFU450
Упаковочная единица: MAIR .6.D.F и SIGNODE M400TSM
