Система ленточных конвейеров ARKU RM 5035.4/21

Описание

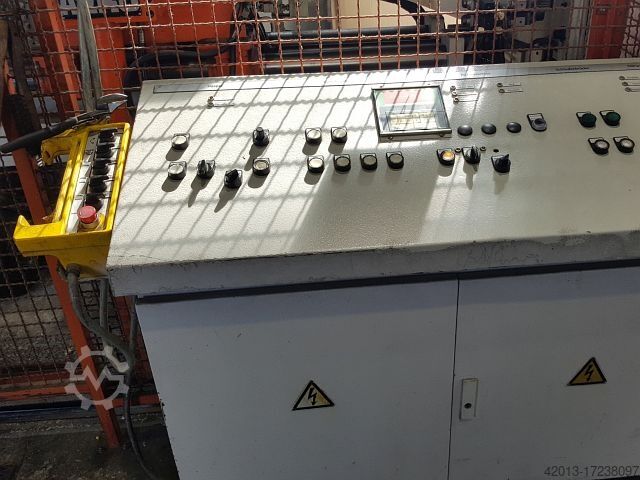

КОНТРОЛЬ

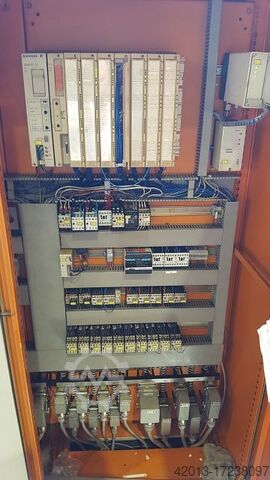

.. Управление ПЛК SIEMENS S5 115 U
СИСТЕМНЫЕ ДАННЫЕ (КОНВЕЙЕРНЫЕ СИСТЕМЫ)
.. Ширина листа макс.: 350 мм
.. Толщина листа макс.: 8 мм
.. Вес рулона макс.: от 4 до
.. Рабочая скорость макс.: 10 м/мин
.. Направление подачи материала: слева направо
УСТРОЙСТВО ДЛЯ РАЗМОТКИ РУЛОНОВ
.. Дизайн: одна катушка
.. Максимальная ширина листа: 350 мм
.. Вес рулона макс.: 4 до
... макс. внешний диаметр рулона: 1500 мм
.. Диапазон раскатки от: 370 мм
.. Диапазон разбрасывания до: 530 мм
.. Макс. рабочая скорость: 10 м/мин
УСТРОЙСТВО ДЛЯ ВЫРАВНИВАНИЯ ЛИСТОВ
.. Ширина листа макс.: 350 мм
.. Толщина листа макс.: 8 мм
.. Количество выравнивающих роликов: 21
.. Диаметр выравнивающих роликов: 50 мм
.. Количество подающих/отводящих роликов: 2
.. Диаметр подающих роликов: 120 мм
.. Макс. рабочая скорость: 10 м/мин
ДАННЫЕ ЭЛЕКТРИЧЕСКОГО ПОДКЛЮЧЕНИЯ
.. Потребляемая мощность (общая): 38 кВт
.. Напряжение питания: 380 В
.. Частота сети: 50 Гц
РАЗМЕРЫ / ВЕС
.. Общий вес прибл.: 13000 кг

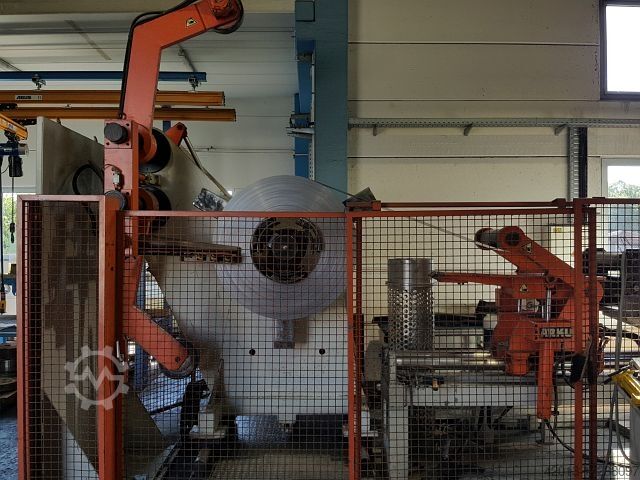

Система состоит из
+ барабан ARKU AH4000/MSG-4Q с
гидравлическим распределением
Конусный ролик для ограничения рулона спереди
Гидравлический прижимной рычаг в верхней части
Гидравлический прижимной рычаг внизу
+ приспособление для вставки ARKU с
гидравлически управляемым роликом в верхней части
гидравлически регулируемый стол в нижней части
выдвигаемый вручную разделительный клин

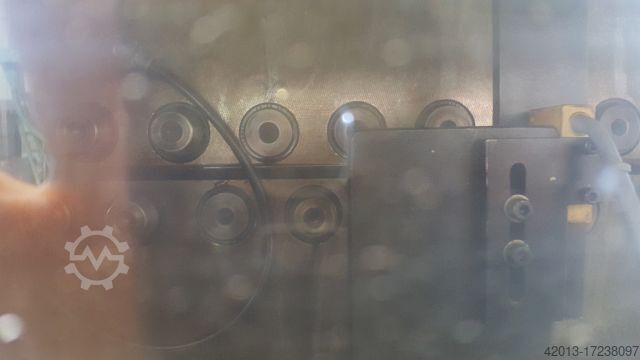

+ Прецизионная нивелировочная машина ARKU RM 5035 4/21 с
привод для всех выравнивающих и подающих роликов
гидравлически регулируемые подающие ролики
Моторизованная регулировка рамы роликов
+ Петлевой мост ARKU с
управление шлейфом с помощью ультразвука
Rec R Nc Isurccvsfnjw

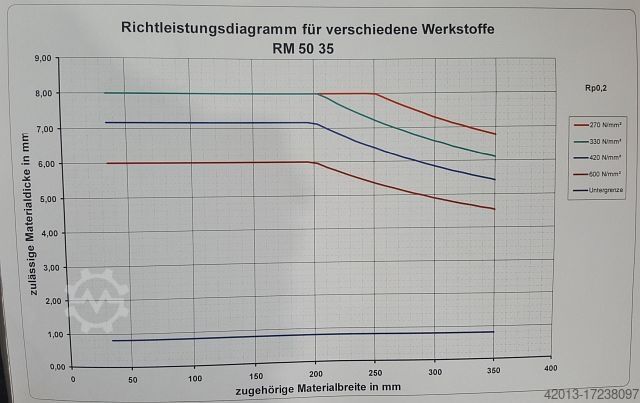

Производительность выпрямления в соответствии с диаграммой
