Линия подачи, размотчик и выпрямитель, размотчик для рулонного материала, машина для выпрямления лис HMS 450 x 6

Описание

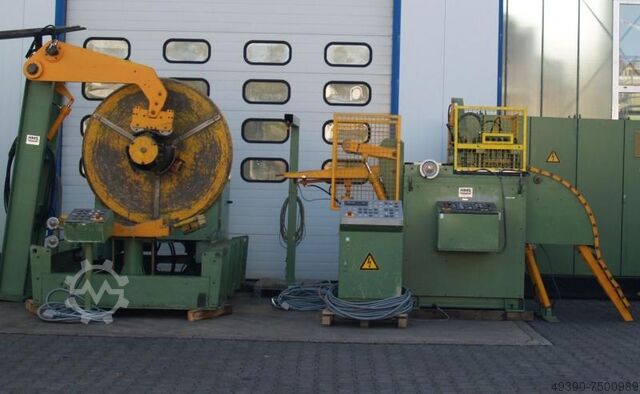

Линия продольной подачи, разматывающий кантователь и правильная машина
Год выпуска: 1991
Ширина ленты: 50–450 мм
Толщина листа при неактивной правильной машине: 6 мм
Толщина листа при активной правильной машине: 2 мм
- Очень хорошее оснащение и вспомогательные устройства для ввода
Требуемая площадь всей установки (Д x Ш): около 7000 x 3000 мм
Вес всей установки: около 11 тонн
Хорошее состояние
Правильная машина HMS тип RS 47-04/1, № машины
Ширина ленты, номинальная: 400 мм
Ширина ленты, максимальный проход: макс. 455 мм
Толщина ленты при ширине 400 мм: макс. 1,5 мм (сталь)
Толщина ленты при ширине 400 мм: макс. 2 мм (медь)
Скорость: макс. 40 м/мин
Количество правильных валков: 7 шт.
Диаметр правильных валков: Ø 40 мм
Количество прижимных валков: 2 шт.
Диаметр прижимных валков: Ø 80 мм
Высота подачи/выхода: 1500 мм
- Правильные валы закалены, шлифованы, твёрдо-хромированы, с центральной опорой
- Прижимные валы закалены, шлифованы, твёрдо-хромированы, с гидравлическим подъемом
- Ручная регулировка подачи правильных валков
- Ввод с гидравлически выдвигаемым язычком и гидравлически регулируемым направляющим роликом
- Регулируемые боковые направляющие ленты
- Все правильные валы приводятся в движение через распределительный редуктор и карданные валы
- Оба прижимных вала приводятся в движение через редуктор и карданные валы
- Частотно-регулируемый привод через мотор-редукторы
- Открытие правильной машины на 250 мм для очистки линии или работы с более толстым материалом, подъём осуществляется через трапецеидальную винтовую пару
- Ультразвуковое управление петлей
Транспортные габариты (Д x Ш x В): 3600 x 2200 x 2200 мм
Собственный вес: около 4 тонн

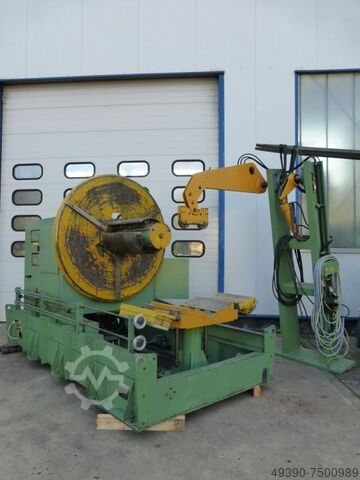

Разматывающий кантователь HMS тип BA 1.5-06/80, № машины
Максимальный вес рулона: 8000 кг
Внешний диаметр рулона: макс. 1600 мм (с загрузочным столом)
Внешний диаметр рулона: макс. 2000 мм (без загрузочного стола)
Диаметр прижимного диска: Ø 1700 мм
Внутренний диаметр рулона, диапазон разжимания: 460–520 мм
Ширина рулона, номинальная: макс. 630 мм
Ширина захватных кулачков: 750 мм
Высота короны разматывателя над основанием: 1500 мм
- Привод короны разматывателя через гидромотор и зубчатую передачу
- Пневматический тормоз холостого хода на короне, TWINFLEX
- Гидравлическое разжимание короны разматывателя, централизовано через клиновую систему
- Гидравлический прижимной рычаг с гидравлически приводимым двойным маятниковым роликом
- Загрузочный стол для рулонов с подъемной силой 12 тонн и ходом 300 мм
- Разматыватель на надпольной раме с моторизированным поперечным перемещением
Транспортные габариты (Д x Ш x В): 3500 x 1900 x 2500 мм
Собственный вес: около 5 тонн
Центральная гидростанция (рядом)
Объем бака: 350 л
Мощность привода: 18,5 кВт
- Приводной электродвигатель с двумя насосами REXROTH (тандем)
- Маслоохладитель воздушного типа с вентилятором
Транспортные габариты (Д x Ш x В): 1600 x 850 x 1450 мм
Собственный вес: около 800 кг
Электрошкаф (рядом)
- все кабельные соединения выполнены на разъемах Harting
Rsc R Nc Ifoif Sg Sonjw
Транспортные габариты (Д x Ш x В): 2800 x 500 x 2250 мм
Собственный вес: около 800 кг
