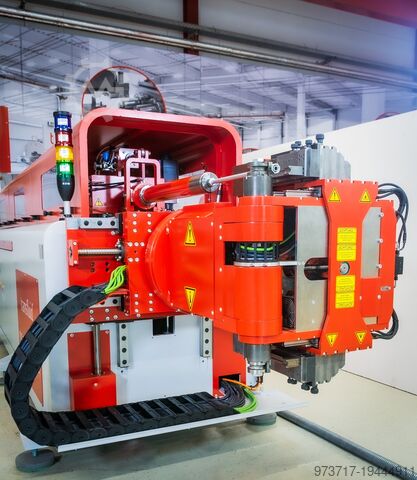

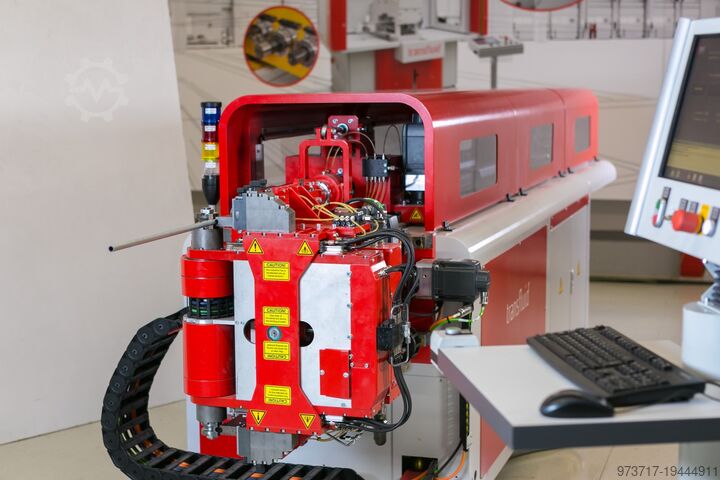

Трубогибочный станок transfluid Maschinenbau GmbH DB 622-CNC-R/L

Описание

Производительность:
-Круглые трубы из стали S235: 22 x 2,0 мм Ø
-Круглые трубы из нержавеющей стали 1.4571: 22 x 1,5 мм Ø
-Максимальный сопротивляющий момент: 0,5 см³ (S235)
-Угол гибки: до 180° + 10° перегиба
-Скорость оси гибки: макс. 300°/сек.
-Скорость подачи: макс. 1800 мм/сек.
-Скорость оси вращения: макс. 600°/сек.
-Точность повторения оси гибки: +/- 0,05°
-Точность повторения по длине: +/-0,05 мм
-Точность повторения по вращению: +/-0,05°
-Длина насаживания трубы/полезная длина при гибке с дорном: по запросу
-Рабочий радиус: макс. 66 мм
-Высота гибки: 1150 мм
-Прижимное усилие для позиционирования по длине: 2,5 кН
-Привод оси гибки: сервоэлектрический
-Позиционирование вращения и длины: сервоэлектрическое
-Привод вспомогательных осей (например, зажим, движение дорна вперёд/назад и др.): сервоэлектрический
-Позиционирование гибочных голов: сервоэлектрическое
-Регулировка направляющей (радиально): сервоэлектрическая
-Направляющая скользящая (аксиально): сервоэлектрическая
-Зажим материала (зажимная цанга): пневматический
Комплектация машины/основное оснащение:

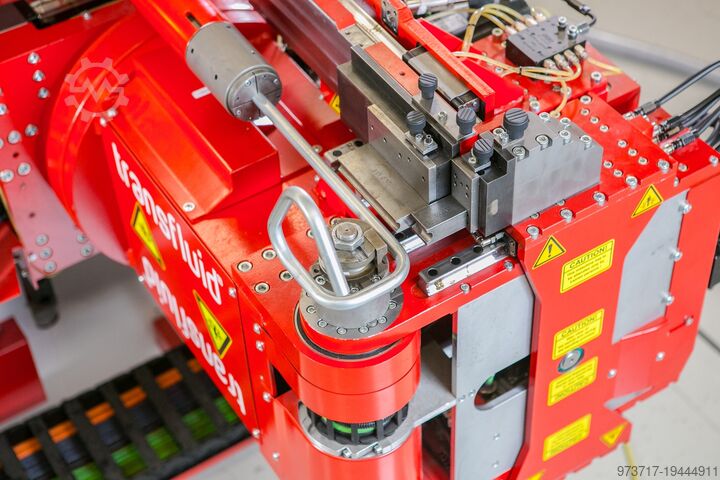

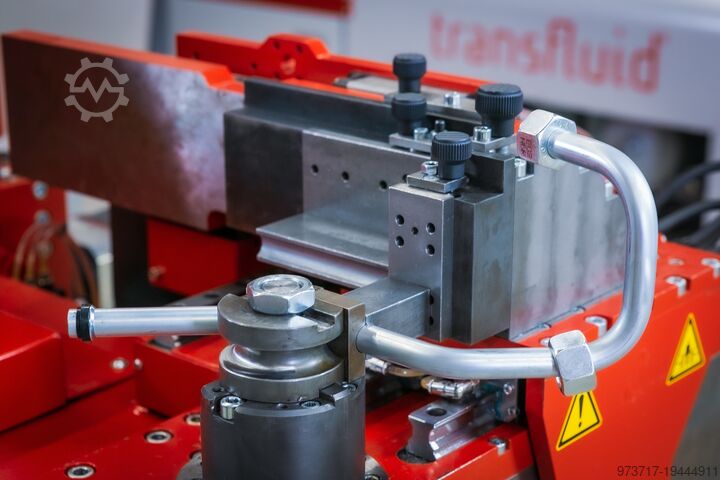

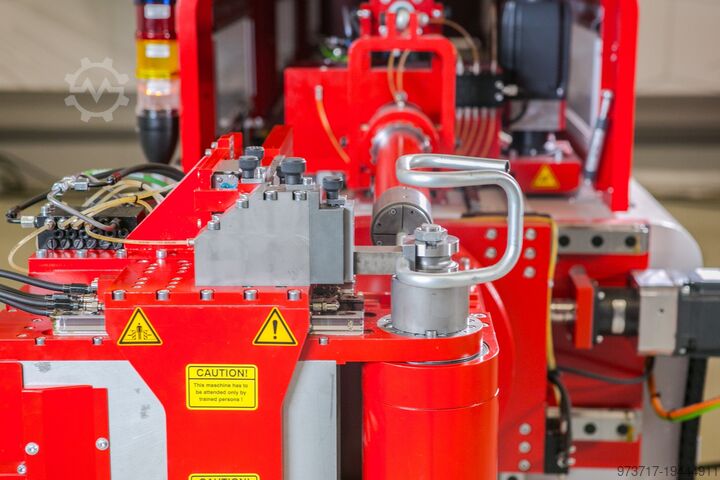

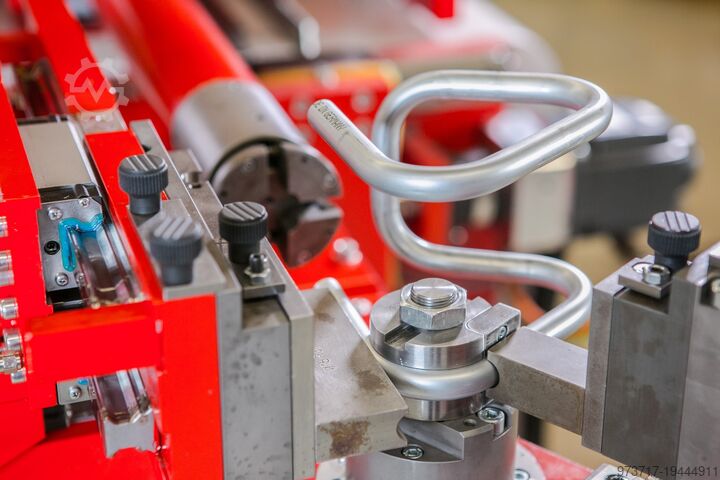

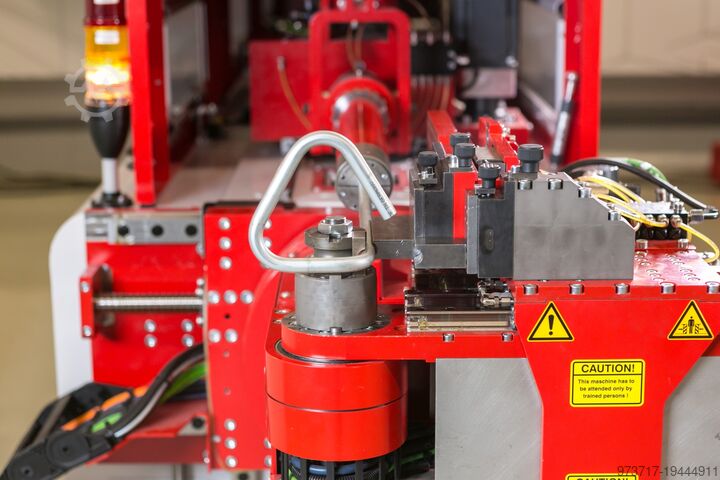

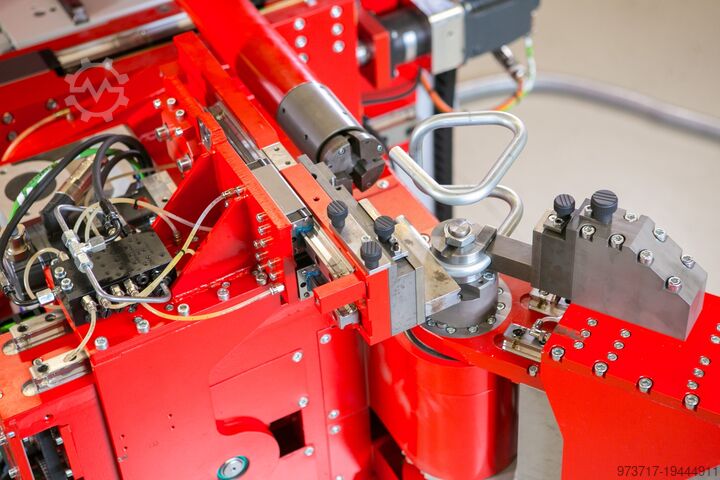

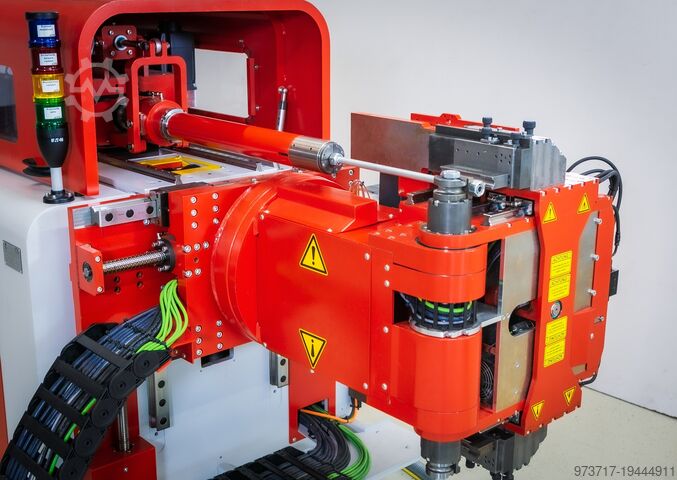

-Гибочная головка для правой/левой гибки за одну установку

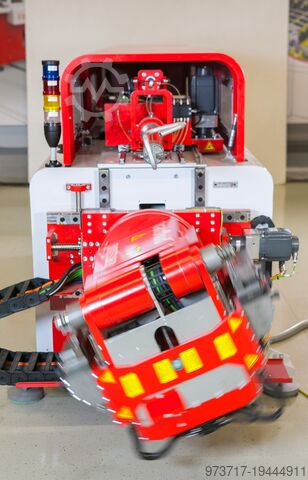

-Гибочная головка с возможностью горизонтального и вертикального позиционирования, включая ось вращения для смены головки (право- или левосторонняя гибка)
Rec R Nc Iowvqgtjfnjw
-Позиционирование гибочной головки осуществляется через комбинированную поперечную ось/ось вращения, что позволяет выполнять правостороннюю и левостороннюю гибку за одну установку
-Направление гибки свободно программируется, возможно чередование правой и левой гибки

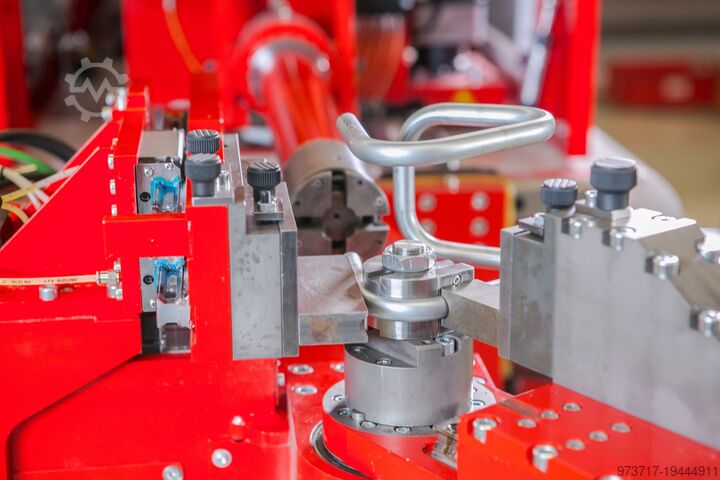

-Каждая гибочная головка в стандартном исполнении имеет максимальную высоту смены до 50 мм, может оснащаться минимум 2 комплектами инструментов в зависимости от размера трубы, например, для использования различных радиусов или формовочных зажимов
-Максимальная разница радиусов между каждым уровнем: 1,5xD
-Сквозное отверстие для использования инструментов с малыми радиусами
-Минимальная длина зажима на конце трубы благодаря широко открывающейся опоре, что позволяет узлу вращения перемещаться вплотную к гибочному инструменту
-> Для каждого диаметра трубы требуется отдельная зажимная цанга
-Патрон для использования сегментных цанг. В зависимости от профиля зажимных сегментов можно зажимать уже деформированные концы труб
-Зажим материала в VWE пневматический
-Напольный переключатель для открытия или закрытия цанги в VWE — для облегчения загрузки и выгрузки
-Подвижная опора для дуг до 180° (при радиусах до 2xD; для большего радиуса опора может быть переставлена с целью обеспечения постоянной опоры до 180° угла гибки)
-Поддержка дорнового стержня и трубы по всей длине для корректного позиционирования
-Дорн может быть автоматически втянут по программе во время гибочного процесса
-Минимальная система смазки для автоматической смазки дорна, количество смазки регулируется, подходит для внутреннего Ø трубы от 13,5 мм
-Централизованная система смазки для автоматического обслуживания всех подвижных частей по заданному циклу
-Кондиционер для охлаждения электрического шкафа
-Запуск функций посредством ручного выключателя на панели управления
-В ручном режиме все функции управляются с клавиатуры и мыши
-Машина изготовлена в соответствии с последними требованиями безопасности. Для соответствия директивам CE дополнительно требуется защитное ограждение (DB-SA...).
