Трубогибочный станок Sommer Maschinenbau GmbH S80

Описание

Станок для гибки оправок S8004
-----
Для изготовления труб стабильной формы с радиусом изгиба до 1,5XD.
→ максимальная прочность на изгиб трубы 76 x 4 мм (400 Н/мм²)
→ максимальная прочность на изгиб трубы 60 x 60 x 3 мм (400 Н/мм²)
→ максимальная изгибаемая трубка 76 x 2,9 мм (нержавеющая сталь)
→ Общая подключенная нагрузка 7 кВт
→ Длина удлинителя трубы 4,5 м

Прочная и долговечная стальная конструкция в силовом соединении – отсутствие конструкции, склонной к скручиванию, например, благодаря разъемной конструкции гибочной головки и держателя оправки. Необслуживаемый электромеханический привод оси гибки. Сенсорный дисплей управления обеспечивает простое и интуитивное программирование и использование системы. После надевания труба фиксируется в каретке патроном. Это позволяет точно позиционировать трубу и, таким образом, создавать точные по размерам геометрии. Стандарт также включает проверку геометрии трубы перед процессом гибки: если процесс гибки начат в неправильном положении, машина не даст на это разрешения. Это предотвращает неправильную работу. Дополнительные функции обеспечивают больше удобства и увеличивают производительность и, следовательно, эффективность системы.

Обмен данными из дополнительной программы расчета труб TBS-3D (версия для ПК) происходит через USB-накопитель или через FTP-доступ с компьютера к системе управления станком. Разъемы USB или LAN (RJ45) доступны в стандартной комплектации. Существующую геометрию труб можно быстро и легко преобразовать, например, с использованием формата STEP.

Стандартное оборудование:
→ Электромеханический привод оси гибки 4 кВт
→ Скорость 2,9 об/мин (=17°/сек.)
→ Направление изгиба влево
→ Разрешение угла изгиба 0,1°
→ макс. радиус изгиба 200 мм.
→ Диаметр гибкого вала 50 мм.
→ электронное измерение длины ±0,1 мм
→ электронное измерение крутки ±0,1°
Dsc Edsttah Rj Ddcswb
→ система ручной остановки (ограничители перемещения по длине)
→ Ручная система блокировки (поворот на 15°).
→ Патрон трехкулачковый для фиксации трубы в каретке
→ внешняя панель управления

Управление ПЛК:
→ Сенсорный экран 10,1 дюйма
→ ETH 10/100, X2X Link, USB
→ Управление ножным переключателем
→ Передача данных через сеть (W)LAN или USB
→ База данных материалов
Уникальное графическое программирование: простые геометрические формы можно рассчитать непосредственно на станке. После ввода длины и угла система управления непосредственно рассчитывает значения подачи и углы гибки.

Гидравлика:
→ Гидравлическая мощность 3 кВт
→ Гидравлический зажим труб с регулируемым давлением зажима
→ Программируемый ранний отвод дорна

Опции (можно заказать как дополнительное оборудование):
→ регулируемая скорость гибки с помощью преобразователей частоты или серводвигателей
→ автоматический отвод инструмента (ручной или управляемый)
→ пневматический патрон
→ автоматическая смазка оправки
→ система пневматической остановки (длина + поворот)
→ мобильная версия (ролики)
→ Расширение радиуса

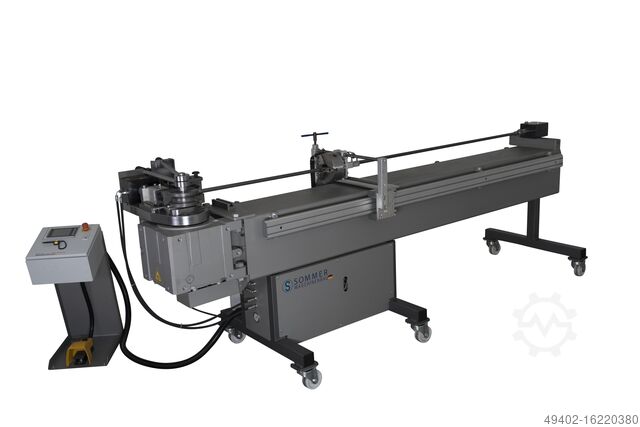

На фотографиях представлена новая машина
