Трубогибочный станок

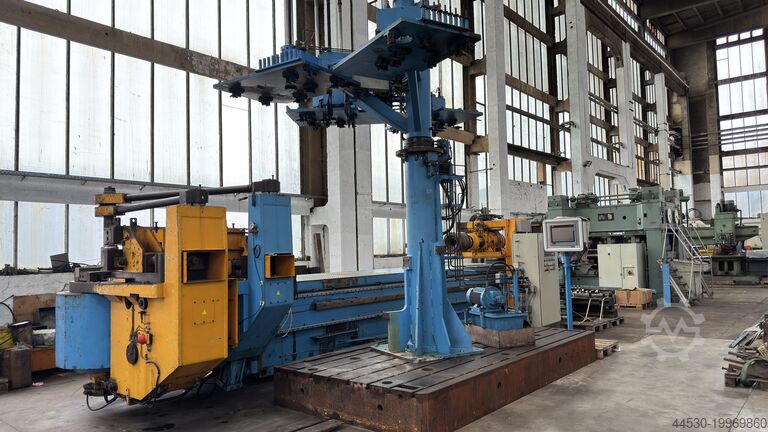

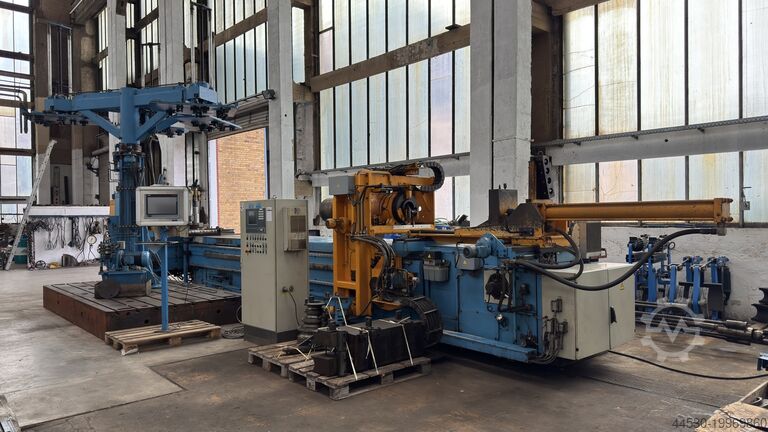

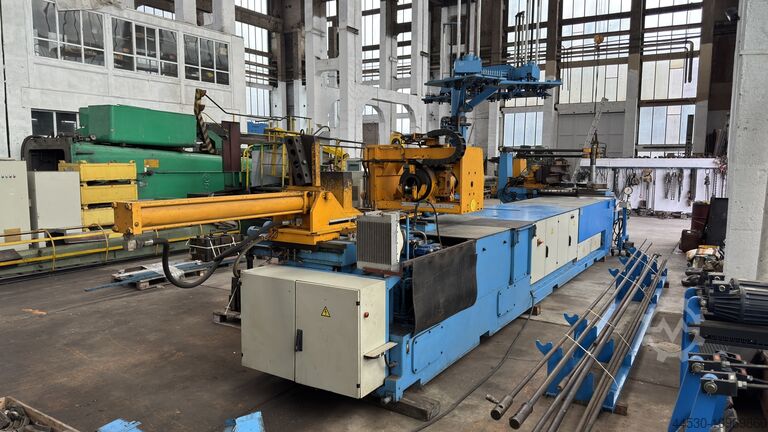

Трубогибочный станок Lang Maschinenbau EL-HY168F CNC
Год выпуска
1994
Состояние
хорошее состояние (б/у)
Цена без учета НДС
Цена по запросу
Отправить сообщение
Описание
Диаметр трубы: 168,3 x 11 ммДлина подачи трубы: 6000 мм
Максимальный радиус гибки: 700 мм
Управление: Siemens 840 D
Минимальный радиус гибки: 80 мм
Максимальный угол гибки: +/- 190°
Габариты (Д/Ш/В): 11,9 x 2,7 x 2,45 м
Вес машины прибл.: 33 т
- ЧПУ управление: CNC MMI Multicontrol 2000
- Система управления: NCU
- Программируемый контроллер: Siemens Simatic S7
- Электрическое подключение: 400В / 50 Гц / 85 А
Станок полностью автоматизирован и оснащён сменщиком инструмента.

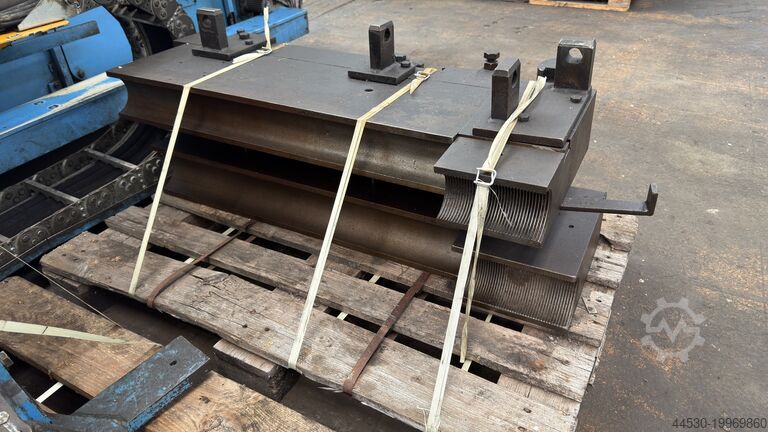

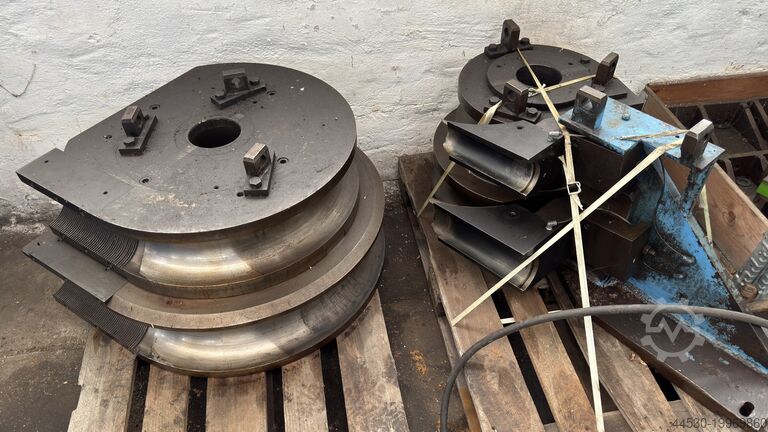

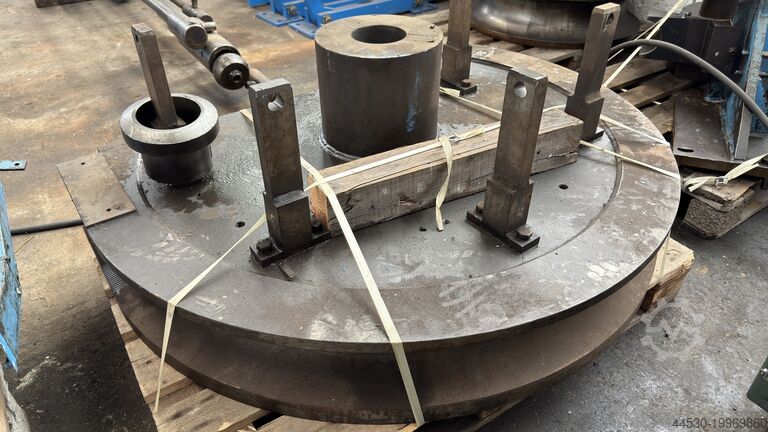

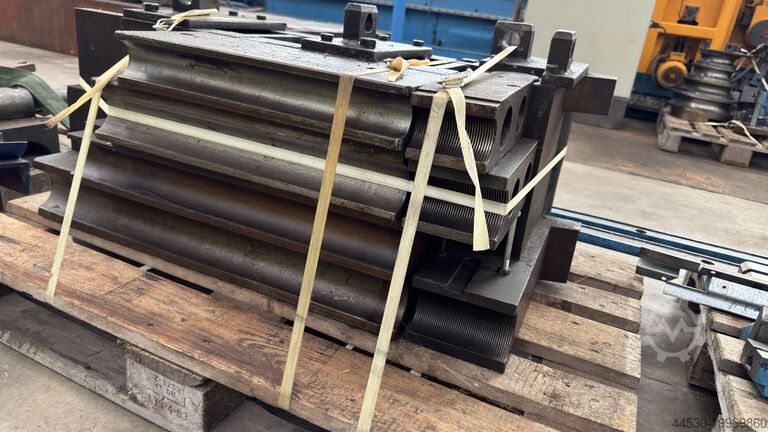

В наличии следующие инструменты:
Труба Ø 48,3 мм; радиус 105 мм
Труба Ø 60,3 мм; радиус 120 мм
Труба Ø 63,5 мм; радиус 150 мм
Труба Ø 76,1 мм; радиус 190 мм
Труба Ø 88,9 мм; радиус 222 мм
Труба Ø 114,3 мм; радиус 285 мм
Guoc Ed Ddexbq Ifoceg
Труба Ø 139,7 мм; радиус 350 мм
Труба Ø 141,3 мм; радиус 700 мм
Труба Ø 168,3 мм; радиус 420 мм
Некоторые немногие дорны имели прямую гравировку с параметрами:
88,9 x 8 мм; 88,9 x 4,5 мм; 114,3 x 8,8 мм;
139,7 x 8,8 мм; 168,3 x 12,5 мм; 168,3 x 8,8 мм
Измерены следующие наружные диаметры дорнов:
23,2 мм; 32,3 мм; 37,1 мм; 41,5 мм; 59,3 мм; 70,3 мм;
77,7 мм; 80,9 мм; 88,7 мм; 93,2 мм; 94,7 мм; 103,0 мм;
112,8 мм; 118,8 мм; 128,9 мм; 138,5 мм; 147,2 мм; 153,6 мм
Стоимость комплекта аксессуаров составляет около 150 000 евро.
Характеристики
Общий вес
33 000 кг
Общая ширина
2 700 мм
Модель контроллера
840 D
Общая высота
2 450 мм
Производитель контроллеров
Siemens
Диаметр трубы
168 мм
Тип управления
ЧПУ-управление
Угол гибки
190 °
Длина трубы
6 000 мм
Минимальный радиус изгиба
80 мм
Радиус изгиба
700 мм
