Трубогибочный станок Jutec Biegesysteme GmbH & Co. KG Dornbiegemaschine Biegesystem 5000S

Описание

ЭКОНОМИЧНАЯ ГИБОЧНАЯ МАШИНА ДЛЯ МАНКИХ РАДИУСОВ ГИБКИ:

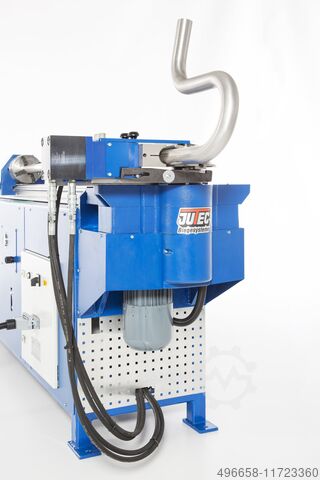

Гибочный станок с отдельно стоящей гибочной головкой можно легко переоборудовать для гибки изделий сложной геометрии вправо и влево. Вставные инструменты для гибки позволяют быстро переоборудовать трубы на другие размеры. Быстрая гидравлика для сокращения непроизводительного времени является важным фактором для серийного производства.
Давление зажима труб можно оптимально отрегулировать. Управление ПЛК (расширяемое через USB-накопитель) с хранилищем данных и новейшим интерфейсом X2X позволяет использовать практически неограниченное количество программ для определения углов гибки, линейных размеров и углов скручивания, обеспечивая до 50 последовательностей гибки на одной длине трубы. Для контроля значений упругого возврата доступна свободно программируемая база данных, содержащая до 200 материалов.
Машина имеет 2 режима работы: В режиме «Простая гибка» автоматически отображается длина и крутка листов относительно друг друга. В режиме «контролируемой гибки» данные сохраняются заранее, и во время гибки выполняется постоянное сравнение целевого и фактического значений.
Это исключает неправильное позиционирование в пределах окна допуска и, таким образом, сводит к минимуму частоту ошибок, связанных с пользователем. Общие сообщения об ошибках отображаются на большом экране в полном тексте. Втягивание оправки программируется и может автоматически втягиваться при достижении угла гибки.
Rjc R Neng Exajc Ifnjw

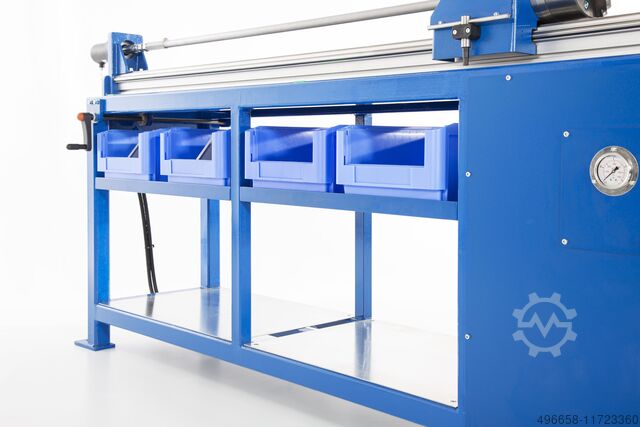

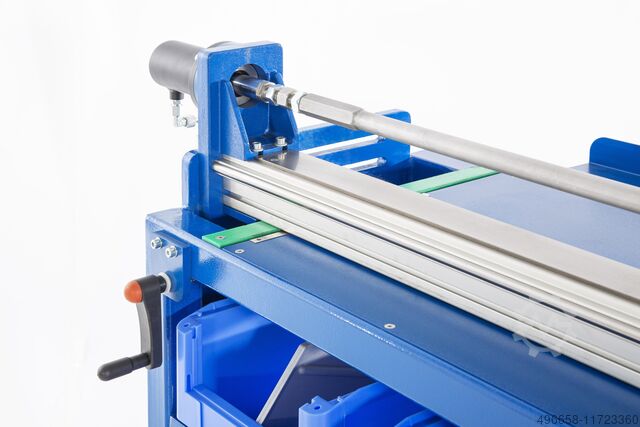

Компактный привод со съемным держателем оправки обеспечивает преимущества при использовании на монтажной площадке, а также для специальных конструкций с очень большими удлинениями труб, а также доступен в виде стационарной версии с системой организации инструментов и оправок. Доступная альтернатива полностью управляемому станку с ЧПУ.
ВОЗМОЖНЫЕ ОБЛАСТИ ПРИМЕНЕНИЯ:
• Гидравлические трубопроводы
• Строительство трубопроводов
• Промышленное машиностроение, например, химия.
• Металлическая конструкция
• Создание прототипа
• Технические данные:
• Производительность гибки от Ø 6 до 50 x 4 мм в зависимости от материала.
• Радиус изгиба мин/макс: 10 мм/140 мм.
• Минимальный радиус изгиба: 1,5 x Ø (стандартно 2 x Ø).
• Многофункциональное управление машиной, регулировка угла изгиба (0,1°).
• Длина держателя оправки 1500/3000/4500/6000 мм (специальная версия
даже дольше)
• Максимальный результат изгиба на 180°.
• Вес 800-900 кг (в зависимости от версии)
• Эргономичное управление с помощью ножного переключателя безопасности
ДОПОЛНИТЕЛЬНЫЕ АКСЕССУАРЫ:
• Автоматическая смазка оправки (минимальное количество)

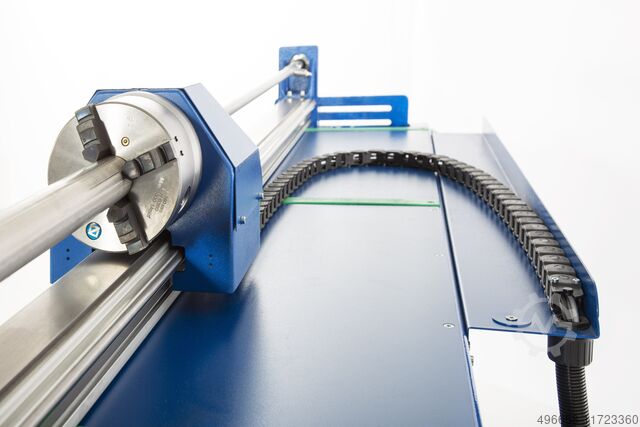

• Пневматический или гидравлический быстрозажимной патрон.
• Автоматическое позиционирование длины и скручивания.
Функция торможения или ручная остановка с помощью ножного переключателя.

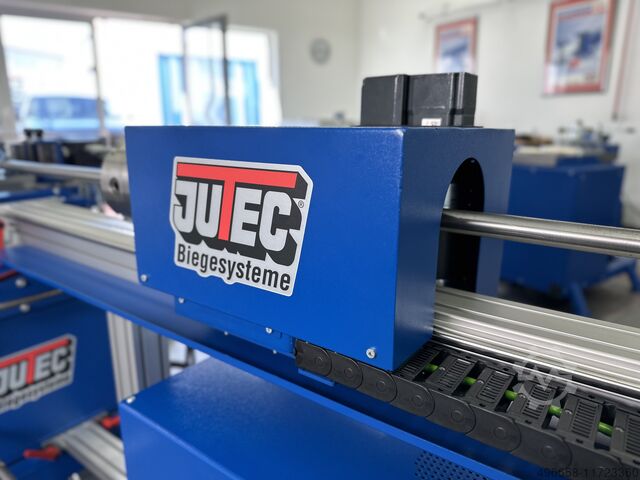

• Автоматическое позиционирование длины и поворота поперек
Серводвигатели
• Пневматический ограничитель вращения
• Программное обеспечение для расчета труб
• Лазерный контроль инструмента для контроля
Зажим инструмента

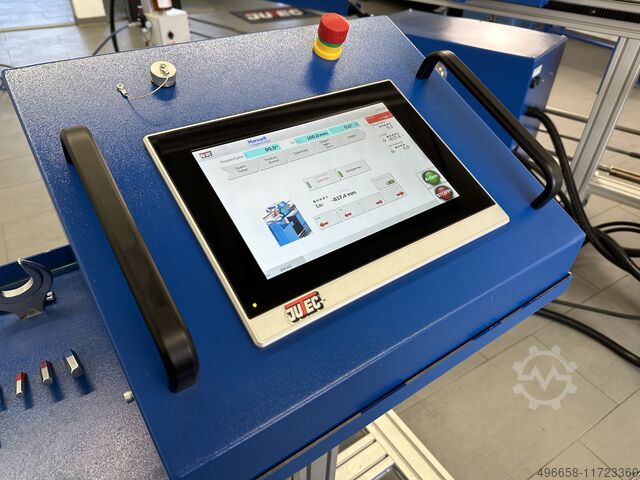

• 10-дюймовый сенсорный экран со встроенным расчетом труб.
• Радиус изгиба до 250 мм.
• Передача данных по кабелю (LAN), радио (WLAN) или USB.
НАШИ УСЛУГИ НА ВАШЕМ МЕСТЕ:
• Добро пожаловать на тестовое производство в нашем доме в демонстрационном зале.
• Консультативная информационная встреча у вас на месте.
• Консультации и оформление покупки в лизинг/финансирование через
компания ЮТЕК
• Трейд-ин текущей машины
• Договоры на сервисное обслуживание, обслуживание на вашем объекте
