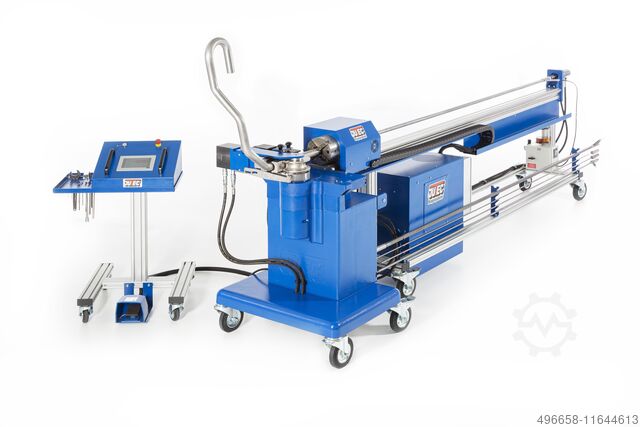

Трубогибочный станок Jutec Biegesysteme GmbH & Co. KG Biegesystem 5000

Описание

ЭКОНОМИЧНЫЙ ГИБОЧНЫЙ СТАНОК ДЛЯ ГИБКИ С МАЛЫМ РАДИУСОМ:

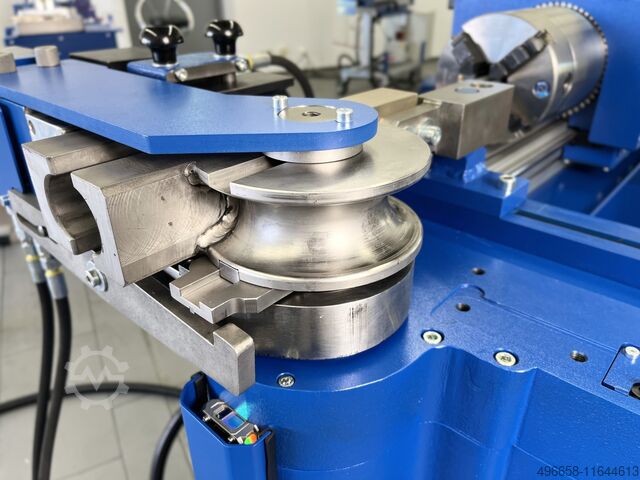

Гибочный станок с отдельно стоящей гибочной головкой может быть легко перенастроен на право- и левостороннюю гибку для сложных геометрических форм. Сменные гибочные инструменты обеспечивают быструю переналадку на трубы других размеров. Быстрая гидравлика для сокращения непроизводительного времени является важным фактором для серийного производства.

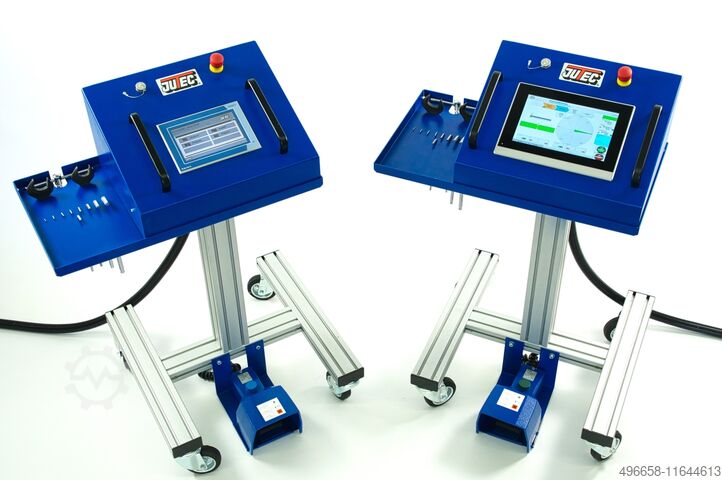

Давление зажима труб может быть оптимизировано. Система управления PLC (может быть расширена при необходимости с помощью USB-накопителя) с памятью данных и новейшим интерфейсом X2X может записывать практически неограниченное количество программ для угла гибки, измерения длины и угла скручивания для максимум 50 последовательностей гибки одной длины трубы. Для контроля величины пружинящего отката имеется свободно программируемая база данных для 200 материалов.
Машина имеет 2 режима работы: в режиме "Простая гибка" длина и кручение сгибов автоматически отображаются относительно друг друга. В режиме "Контролируемая гибка" данные сохраняются заранее, и в процессе гибки происходит постоянное сравнение целевых и фактических значений.

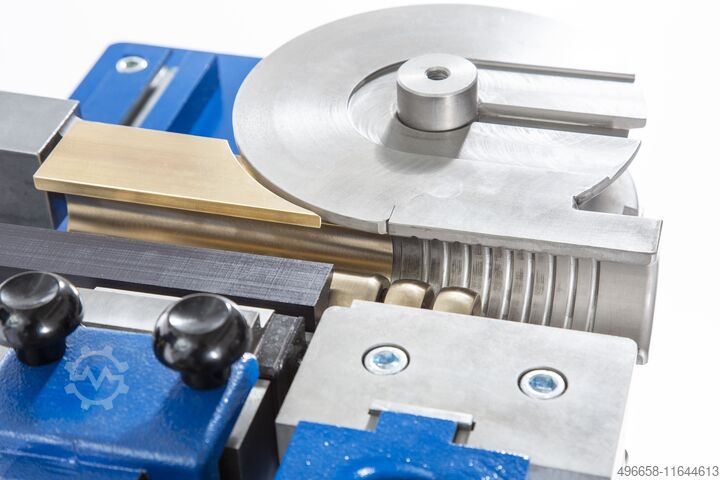

Это предотвращает неправильное позиционирование в пределах окна допуска и, таким образом, минимизирует количество ошибок, связанных с пользователем. Общие сообщения об ошибках выводятся на большой экран с полным текстом. Выдвижение оправки программируется и может быть автоматически задвинуто досрочно при достижении угла гибки.
Rec Rsndn Ago Nc Ifnsw

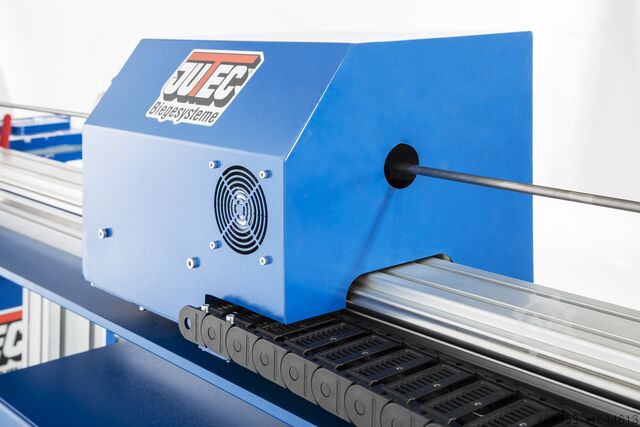

Компактный приводной блок со съемным держателем оправки дает преимущества для использования на сборочной площадке и для специальных конструкций с очень большой подачей труб, а также доступен в стационарном исполнении с системой организации инструментов и оправок. Выгодная альтернатива полностью управляемому станку с ЧПУ.
ВОЗМОЖНЫЕ ОБЛАСТИ ПРИМЕНЕНИЯ:
- Гидравлические трубопроводы
- Строительство трубопроводов
- Строительство заводов, например, химических
- металлоконструкции
- изготовление прототипов
- Технические данные:
- Гибочная способность от Ø 6 до 50 x 4 мм в зависимости от материала
- Радиус гибки мин/макс: 10 мм/140 мм
- Радиус гибки мин: 1,5 x Ø (стандартно 2 x Ø)
- Многофункциональное управление станком Регулировка угла гибки (0,1°)
- Длина держателя оправки 1500/3000/4500/6000 мм (в специальном исполнении
также больше)
- Максимальный результат гибки на 180º
- Вес 600-700 кг (в зависимости от исполнения)
- Эргономичное управление с помощью безопасного ножного переключателя
ДОПОЛНИТЕЛЬНЫЕ АКСЕССУАРЫ:
- Автоматическая смазка оправки (минимальное количество)

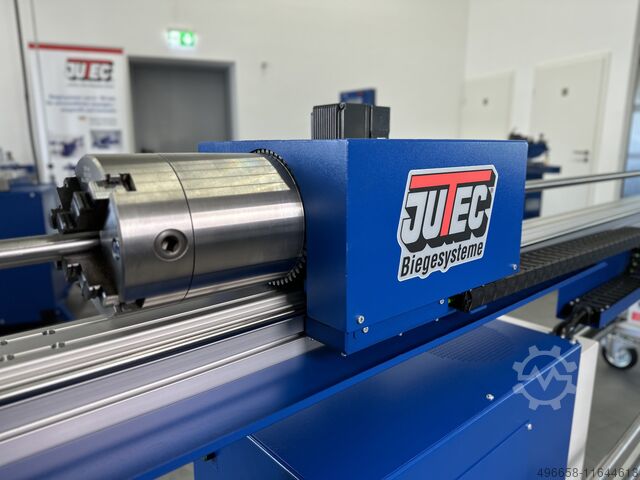

- Пневматический или гидравлический быстрозажимной патрон

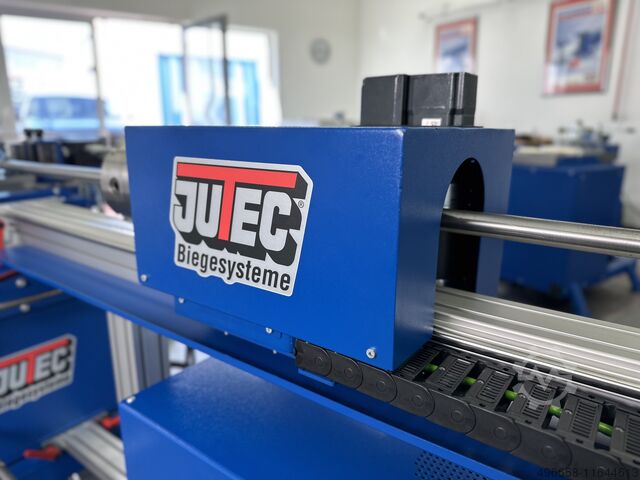

- Позиционирование длины и вращения с помощью функции автоматического тормоза
функция тормоза или ручная остановка с помощью ножного переключателя
- Полуавтоматическое позиционирование длины и вращения с помощью
серводвигателей
- Пневматический ограничитель вращения
- Программное обеспечение для расчета труб
- Контроль инструмента с помощью лазера для контроля натяжения инструмента
зажим инструмента

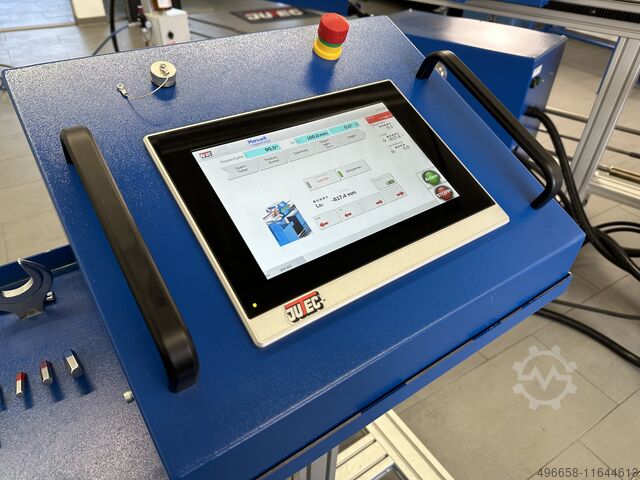

- 10-дюймовый сенсорный экран с интегрированным расчетом труб
- Радиус гибки до 250 мм
- Передача данных по кабелю (LAN), беспроводной сети (WLAN) или USB
НАШ СЕРВИС:
- Приглашаем на тестирование продукции в нашем демо-зале
- Консультация и информационная встреча на вашей территории
- Консультация и оформление покупки в лизинг/финансирование через
компания JUTEC
- Trade-in текущего оборудования
- Сервисные контракты, техническое обслуживание
