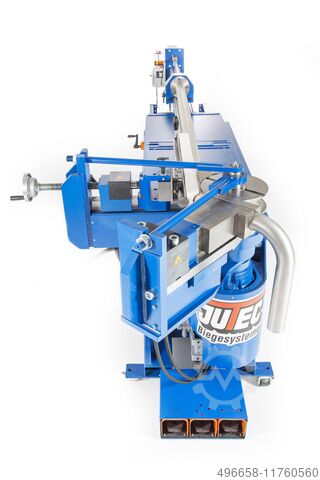

Трубогибочный станок, дорногибочный станок Jutec Biegesysteme GmbH & Co. KG Biegesystem 7000/9000

Описание

ЭКОНОМИЧНЫЙ СТАНОК ДЛЯ ГИБКИ ДОРНОВ С МАЛЫМ РАДИУСОМ ГИБА
Для труб размером от 20 до 90 мм эта гибочная система предлагает решения для сложных геометрических форм со стандартным радиусом 2хD. В зависимости от качества материала и соотношения толщины стенок в серийном производстве могут быть также реализованы радиусы 1,5xD. Высота пресс-формы 120 мм позволяет создавать специальные профили.

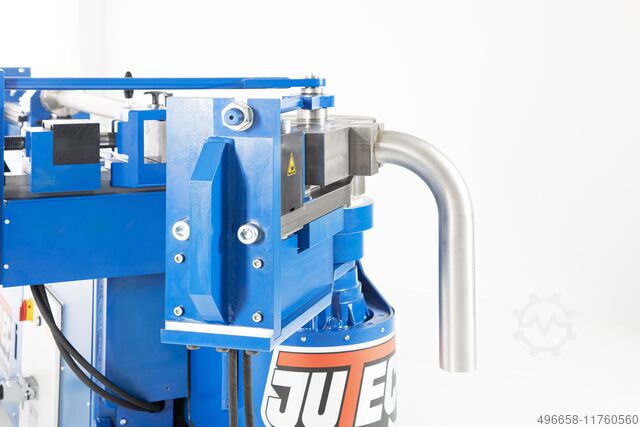

Чрезвычайно точный и мощный электропривод гибочной оси, а также стабильная и жесткая конструкция держателя оправки и гибочного рычага также способствуют достижению желаемого результата гибки.
Сменные гибочные инструменты позволяют быстро переходить на другие размеры труб. Давление зажима трубного хомута может быть оптимально отрегулировано. Система управления PLC (может быть расширена при необходимости с помощью USB-накопителя) с памятью данных и новейшим интерфейсом X2X позволяет записывать практически неограниченное количество программ для угла гибки, размера длины и угла скручивания для максимум 50 последовательностей гибки на одной длине трубы.
Для контроля величины пружинящего отката имеется свободно программируемая база данных для 200 материалов. Блок управления имеет 2 режима работы: в режиме "Простая гибка" длина и кручение изгибов автоматически отображаются относительно друг друга.
В режиме "Контролируемая гибка" данные сохраняются заранее, и в процессе гибки происходит постоянное сравнение целевых и фактических значений.
Также доступны варианты с пневматическим ограничителем вращения или с позиционированием длины и крутки с помощью редуктора.
ВОЗМОЖНЫЕ ОБЛАСТИ ПРИМЕНЕНИЯ:
- Машиностроение, например, химическая промышленность
- гидравлические трубопроводы
- металлические конструкции
- изготовление прототипов
- строительство трубопроводов
ТЕХНИЧЕСКИЕ ДАННЫЕ:
Мощность гибки 7000: Ø от 20 до 70 x 5 мм
Производительность гибки 9000: Ø от 20 до 90 x 5 мм
в зависимости от материала
- Радиус гибки мин/макс: 40 мм/250 мм
- Радиус гибки мин: 1,5 x Ø (стандартно 2 x Ø )

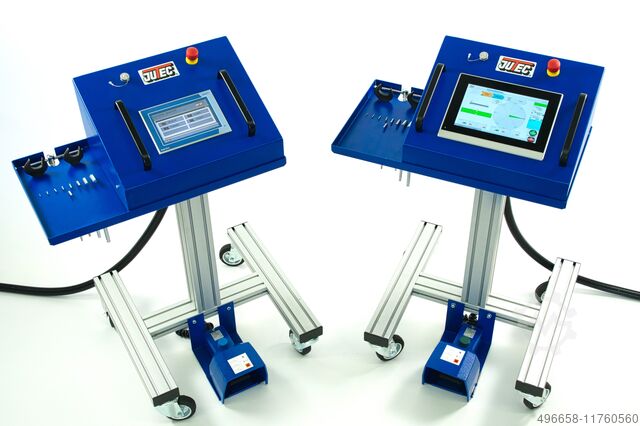

- Многофункциональное управление станком Регулировка угла гибки
(0,1°)
- Длина держателя оправки 3000/4500/6000 мм
- Максимальный результат гибки на 180º
- Вес 1600-3200 кг (в зависимости от исполнения)
- Эргономичное управление с помощью безопасного ножного переключателя
ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ:
- Автоматическая смазка оправки (минимальное количество)
- Пневматический или гидравлический быстрозажимной патрон
- Увеличенный радиус гибки до 300 мм
- Позиционирование по длине и скручивание с помощью функции автоматического тормоза
функция тормоза или ручная остановка с помощью ножного переключателя
- Полуавтоматическое позиционирование длины и скручивания
с помощью серводвигателей
- Автоматическое втягивание инструмента
- Программное обеспечение для расчета труб
- 10-дюймовый сенсорный экран с интегрированным расчетом труб
- Передача данных по кабелю (LAN), беспроводной сети (WLAN) или USB
НАШ СЕРВИС:
- Приглашаем на тестирование продукции в нашем демо-зале
Rjc Rsnh R Sus Nc Ifnew
- Консультация и информационная встреча на вашей территории
- Консультация и оформление покупки в лизинг/финансирование через
компания JUTEC
- Trade-in текущего оборудования
- Сервисные контракты, техническое обслуживание на вашей территории
