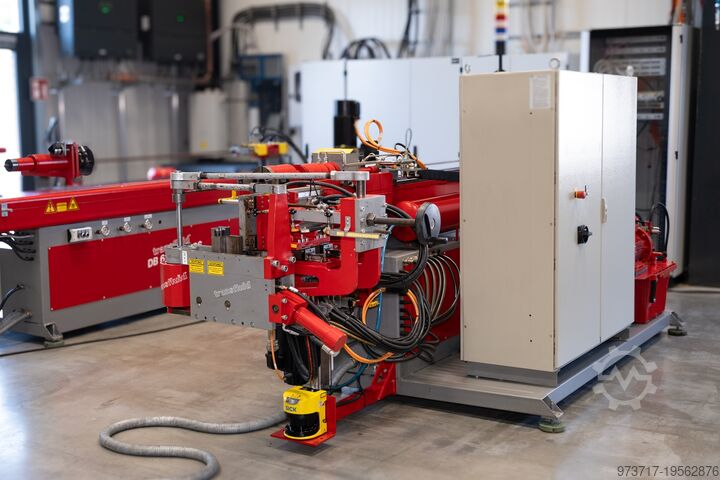

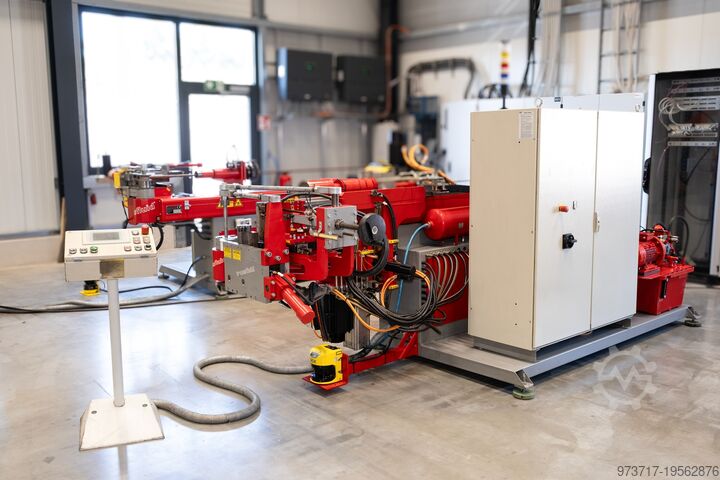

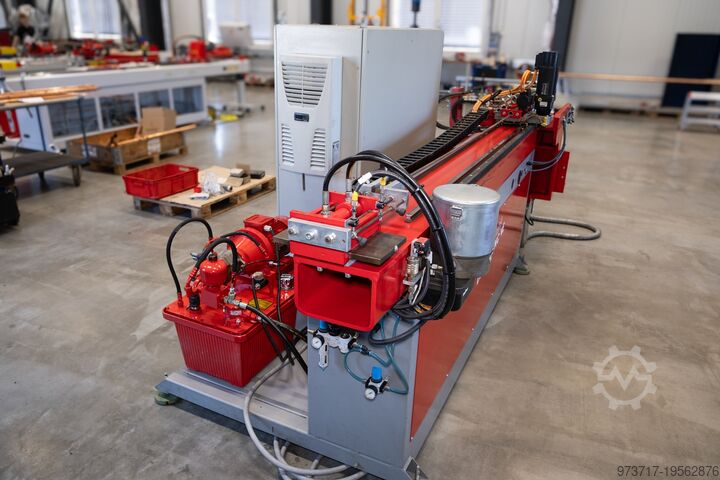

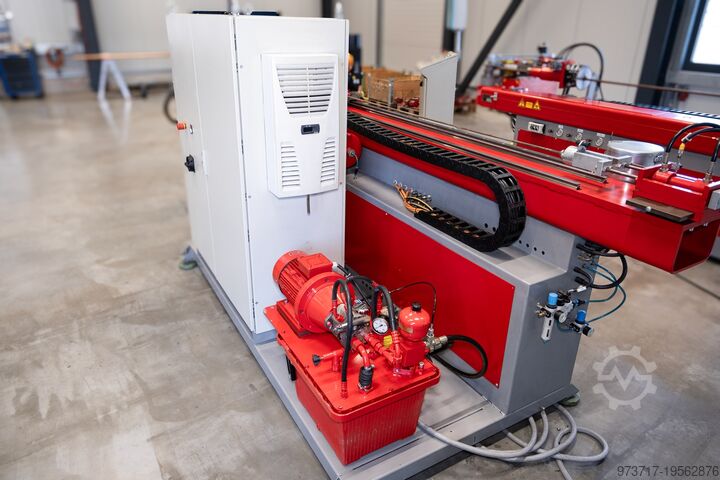

Трубогибочный станок, CNC гибочный станок transfluid Maschinenbau GmbH DB 625-CNC-VE

Описание

Трубогибочный станок, ЧПУ трубогиб, трубогиб, трубогибочная установка, обработка труб, трубная техника, изгиб, 3D-гибка труб, сервоэлектрический, многоосевой трубогиб, дорновый трубогибочный станок

Производительность:
- Круглая труба сталь 25 x 2,5 мм Ø
- Круглая труба нержавеющая сталь 25 x 2,0 мм Ø
- Угол гибки до 180° + 10° перегиба
- Время гибки 125°/сек (опережение)
- Скорость подачи по длине 1800 мм/сек
- Скорость позиционирования по вращению 300°/сек
- Повторяемость по оси гибки +/- 0,1°
- Повторяемость по длине +/- 0,1 мм
- Повторяемость по кручению +/- 0,1°
- Длина подачи трубы/ полезная длина при дорновой гибке: 2000 мм
- Диапазон радиусов макс. 125 мм
- Высота гибки 1050 мм

Комплектация/Базовое оснащение станка:

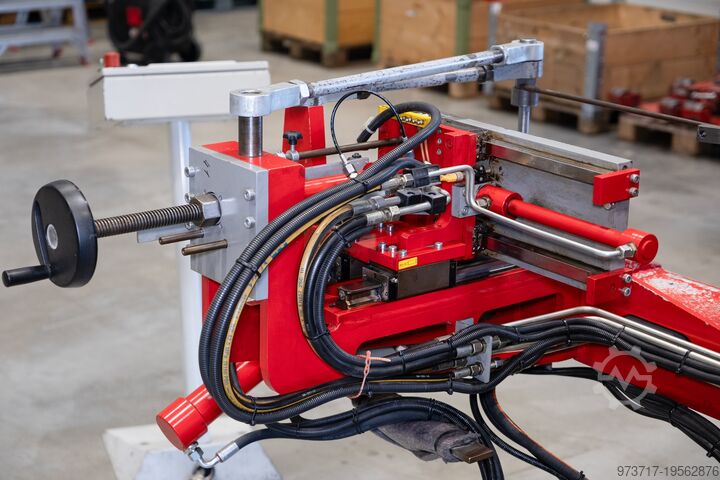

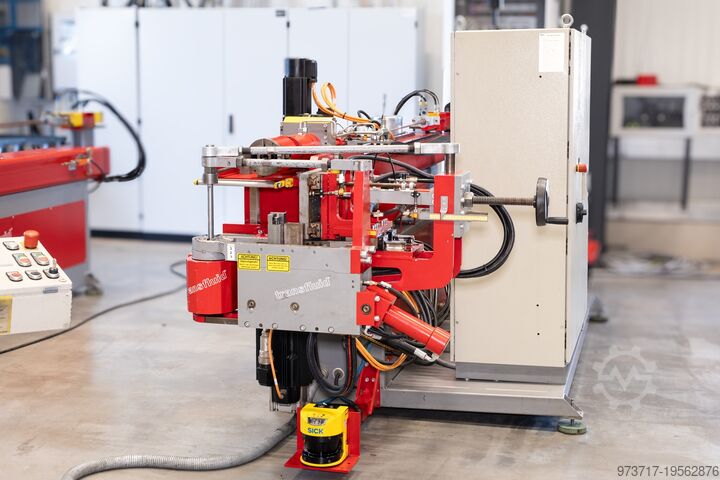

- Свободно стоящая гибочная головка длиной 850 мм
- Компактная конструкция гибочной головки позволяет обрабатывать трубы с межосевым расстоянием 300 мм (световой промежуток) между двумя изгибами

- Сервоэлектрический привод оси гибки
- Направление гибки по часовой стрелке
- Полый вал для получения малых радиусов
- Холдер с возвратом через пневмоцилиндр, линейные направляющие; 350 мм холдер с постоянной опорой трубы 100 мм
- Пневматический возврат фиксируется, может разблокироваться при необходимости (например, алюминий)
- Холдер широко открывается, чтобы модуль поворота мог подходить вплотную к гибочному инструменту с помощью длинногубцевого патрона
- Система контроля пола зоны безопасности с помощью лазерного сканера
- Зона безопасности может быть адаптирована к особенностям помещения через ПО
- Станок выполнен в соответствии с последними требованиями техники безопасности и соответствует директивам CE
- Передняя часть зоны ограждения открыта и защищена собственным лазерным сканером станка

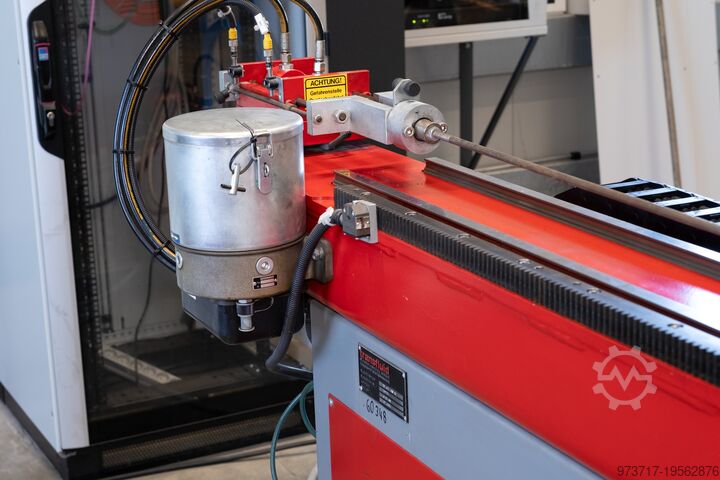

- Автоматическая смазка дорна
- Унифицированные стандартные гидравлические компоненты
- Станок стационарный
- Цвет: RAL 7037 пыле-серый, RAL 3000 красный

Технические данные станка:
- Номинальное давление: 250 бар; рабочее давление: 200 бар
Dwjc Ed Ddewzan Rscob
- Напряжение питания: 400 В - 50 Гц - 3 фазы
- Напряжение управления: 24 В постоянного тока
- Длина: 3800 мм
- Ширина: 1400 мм
- Высота: 1300 мм
- Вес: около 1200 кг
- Пульт управления: около 200 кг

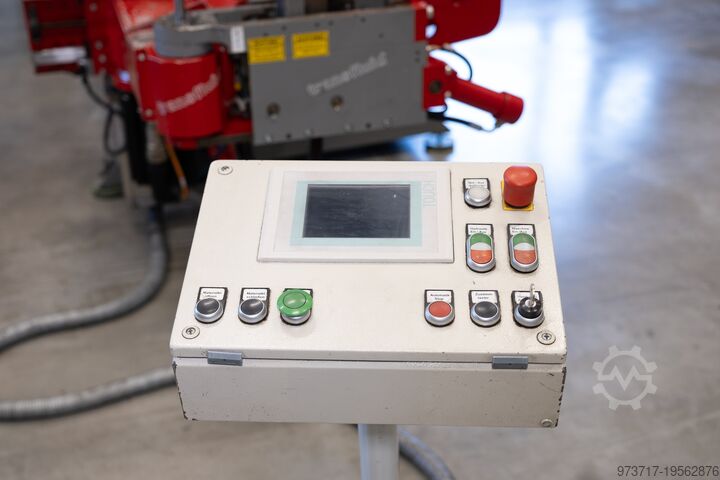

Описание системы управления:
- Управление тремя осями: угол сгиба, подача по длине и позиционирование по вращению для гибки в разных плоскостях
- Система управления работает с тремя независимыми осями: гибка, вращение, подача по длине. Контроль допусков осуществляется автоматически, разрешение на дальнейшее движение выдается автоматически
- Встроенный компьютер — IBM-совместимый, минимум Celeron 600
CD-ROM, дисковод 3,5" 1,44 МБ
- 2 последовательных и 1 параллельный интерфейс
- Встроен в корпус 19"
- С 15" монитором и клавиатурой
- На мониторе постоянно проводится сравнение требуемых и фактических значений в ходе обработки
- Пользовательский интерфейс: Windows

Стандартное оснащение ЧПУ:
- Программирование до 20 различных позиций на одной трубе
- Объем памяти 1 ГБ для примерно 100 000 труб, каждая с 20 различными позициями осей
- Данные труб могут сохраняться после ввода
