Система лазерной резки

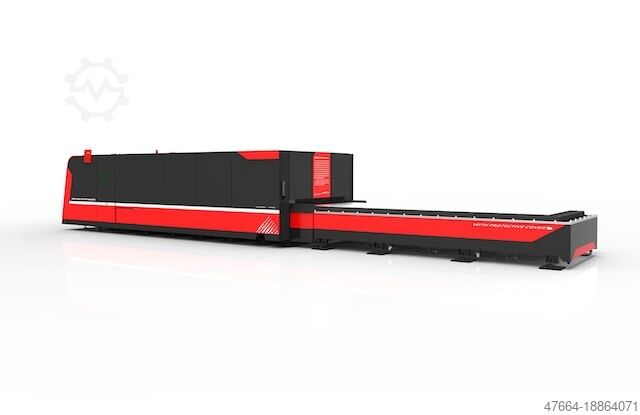

Система лазерной резки DNE - member of Bystronic group D-Soar Plus 2040 - 12000 Watt
Год выпуска
2025
Состояние
б/у
Цена без учета НДС
Цена по запросу
Отправить сообщение
Описание
Мощность лазера: 12000 Вт
Рабочая зона лазерной обработки: 4000 x 2000 x 270 мм
Скорость позиционирования X/Y/Z: 200 м/мин
одновременно: 280 м/мин
Макс. вес заготовки: 3000 кг

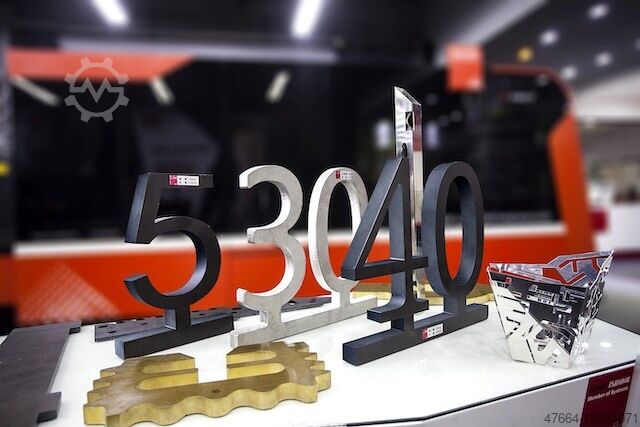

Макс. конструкционная сталь: 30 мм
Макс. нержавеющая сталь: 30 мм
Макс. алюминий: 25 мм
Макс. медь: 10 мм
Макс. латунь: 20 мм
Длина: 12500 мм
Ширина: 3650 мм
Hec R Nsv Uz Tisc Ifnjp
Высота: 2620 мм
Вес машины: 18000 кг
Стандартное оборудование
Основные компоненты

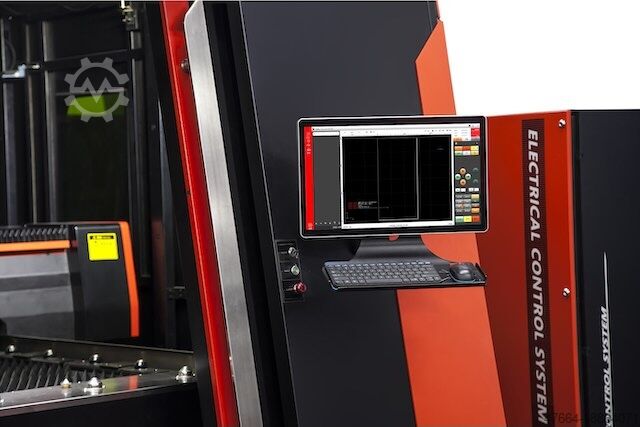

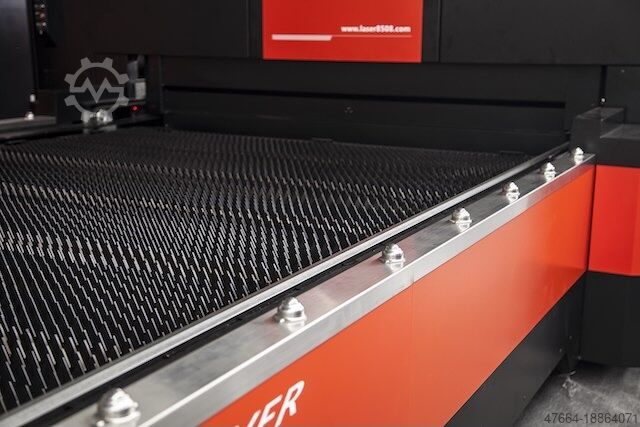

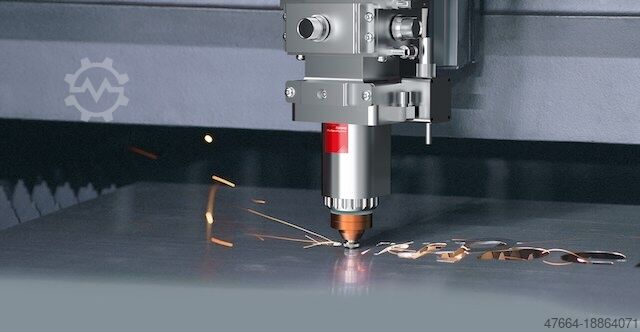

Компоненты D-Soar (CE и UL) 1 Волоконный лазерный источник Источник волоконного лазера Raycus 2 Режущая головка Bystronic DNE Авторские права 3 Программное обеспечение для резки Программное обеспечение для резки Управление шиной Hypcut FSCUT 8000C 4 Рейка и шестерня (оси X и Y) Рейка и шестерня (оси X и Y) M3 от Herion 5 Стол смены Стол смены Параллельный стол смены (два уровня) 6 Шариковый винт TBI (Тайвань) 7 Направляющая рельса Won (Южная Корея) 8 Редуктор Neugart (Германия) 9 Сервопривод и двигатель Inovance или Schneider 10 Корпус станка Сварной корпус станка 11 ПК ПК "I7_CPU 8 ГБ 120 ГБ 10 кВт 12 Экран Монитор Емкостный сенсорный экран (21,5 дюйма XC-2209CMDR) 13 Пропорциональный клапан Пропорциональный клапан "Felton низкого давления 10 кВт 14 ПЛК Аппаратное обеспечение Cutter 15 Электромагнитный клапан «Высокое давление: CEME Низкое давление: Airtac» 16 Портальный режущий мост из авиационного алюминия, сформированный методом литья под давлением стали 17 Чиллер S&A по индивидуальному заказу 18 Электрический шкаф управления Независимый шкаф управления (авторские права Bystronic DNE)
Электрическое подключение (машина, включая лазерный источник и охладитель)
Напряжение, подаваемое оператором сети, должно соответствовать требованиям EN 50160 и IEC 60364-1. Стабильное напряжение является необходимым условием для постоянной производительности. Источник питания не должен демонстрировать никаких колебаний напряжения во всем диапазоне допусков сети, например, тех, которые могут быть вызваны системами точечной сварки. Если в месте установки машины невозможно гарантировать подачу такого напряжения, система должна быть оснащена трансформатором и/или стабилизатором напряжения.
Электропитание станка, включая лазерный модуль: 3 фазы и система питания PE TN Основная частота 50/60 Гц Напряжение питания 3 x 380 В Макс. Допустимое колебание напряжения 50 Гц +/- 10% Макс. Допустимое колебание напряжения 60 Гц +6/-13% Предохранитель 150 AT Машина 22 кВт Гидравлический челночный стол 15 кВт Вытяжка 7,5 кВт Резонатор 36 кВт Охладитель 15 кВт Потребляемая мощность, установка* 80,5 кВт Cos (φ) 0,83 Средняя потребляемая мощность 30,75 кВт * Значения измерены при полной мощности лазера и температуре окружающей среды 20 °C. Эти значения основаны на среднем предполагаемом составе материалов.
Сжатый воздух (машина, лазерный источник, охлаждающее устройство, система вытяжки) Качество сжатого воздуха должно соответствовать стандарту ISO 8573-1:2001. Во избежание риска загрязнения компрессором требуется безмасляный винтовой компрессор с последующей очисткой сжатого воздуха (осушителем воздуха).
Мин. Противодавление на подающем блоке 20 бар Максимальный расход 1,05 м3/мин Макс. Температура сжатого воздуха на входе в блок обслуживания 43 °С
