Размотчик и моталка для рулонного материала, катушка для ленточной линии HMS BA 1.5-06/80

Описание

Разматывающе-сматывающая бабина для рулонного материала HMS, тип BA 1.5-06/80
Зав. №: Год выпуска: 1991
Максимальный вес рулона: 8 000 кг
Максимальный внешний диаметр рулона: 1 600 мм (с загрузочным столом)
Максимальный внешний диаметр рулона: 2 000 мм (без загрузочного стола)

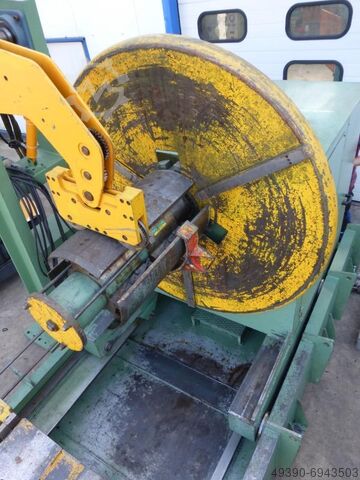

Диаметр опорного диска рулона: Ø 1 700 мм
Hjcshx R Ete R Nc Ifnjp
Внутренний диаметр рулона, диапазон расширения: 460–520 мм
Ширина рулона (номинальная): до 630 мм
Ширина расширяющихся сегментов: 750 мм
Высота оси бабины над опорной плитой: 1 500 мм

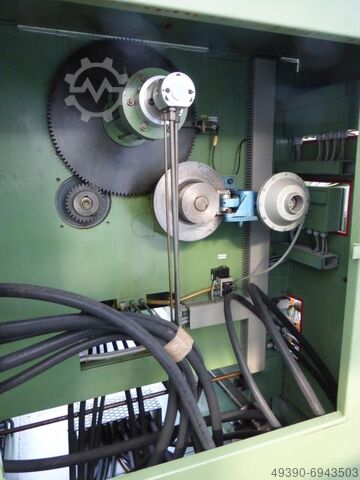

- Привод оси бабины осуществляется гидравлическим мотором с редуктором и зубчатым колесом
- Пневматический инерционный тормоз на оси бабины TWINFLEX
- Гидравлический рабочий тормоз
- Гидравлический стоп-тормоз
- Гидравлическое расширение оси бабины, централизованно через клиновую систему
- Гидравлический прижимной рычаг с гидроприводным двойным маятниковым роликом
- Загрузочный стол для рулонов с грузоподъемностью 12 т и ходом 300 мм
- Бабина в надпольной раме с моторизованным поперечным перемещением
- Гидравлический агрегат установлен сбоку (также использовался для других систем линии)
- Без электрического шкафа управления (или есть шкаф, питавший всю линию)
Транспортные габариты (Д x Ш x В): 3 500 x 1 900 x 2 500 мм
Собственный вес: ок. 5 т
В хорошем состоянии – электрическая часть неработоспособна.
