Оскулирующий заклёпочный автомат с двумя приводами и круглым поворотным столом, идеален для изготовл DUNKES DN 4

Описание

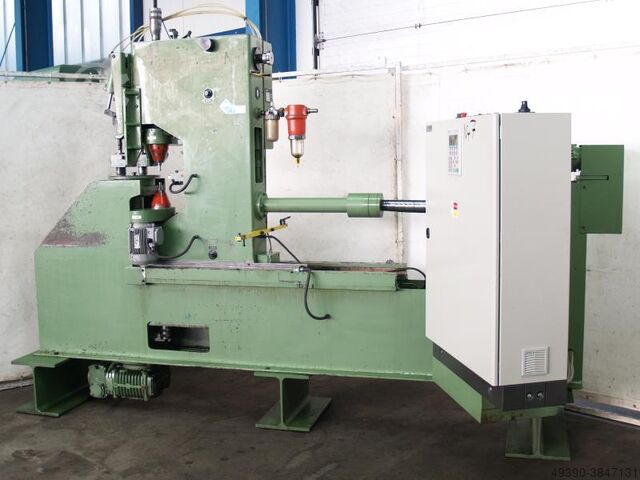

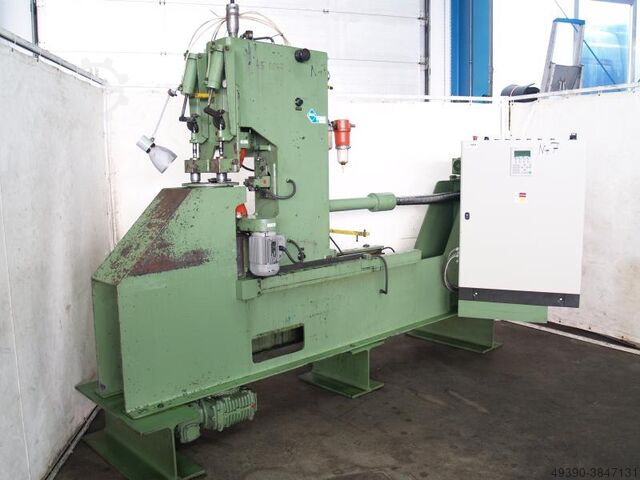

Качающаяся заклёпочная машина, двойной заклёпочный автомат с круговым поворотным столом DUNKES тип DN 4 с управлением SIEMENS

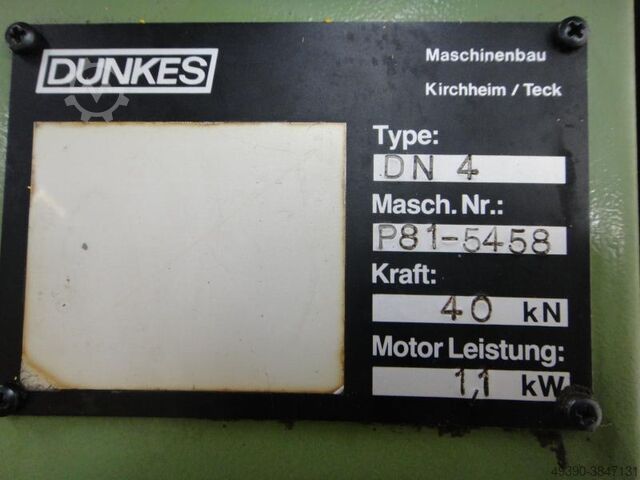

Заводской номер: P 81 - 5458 Год выпуска: 1982 / 2009
Максимальный диаметр стержня заклёпки: 12 мм
Диаметр стержня инструмента: 16 мм
Вылет: 190 мм
Ход головки заклёпки на каждую заклёпочную единицу: примерно 60 мм
Частота вращения шпинделя заклёпки: около 1400 об/мин
Высота установки инструмент–контринструмент: макс. 80 мм
Потребление сжатого воздуха: 6 бар
Мощность двигателя на каждую заклёпочную единицу: 1,1 кВт
Подключение к сети: 380 В, 50 Гц
- Поворотный стол, шаговый стол с сервоприводом, размер шага программируется через контроллер Siemens SPS

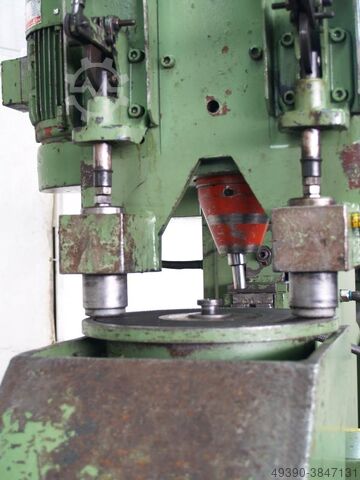

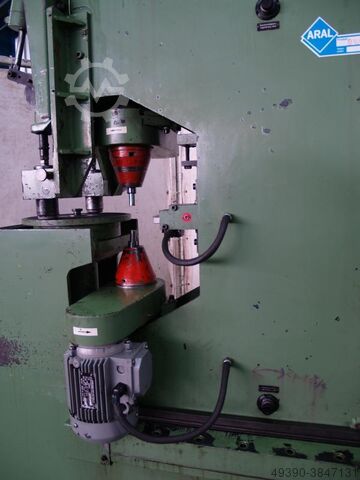

- Двойная заклёпочную головка регулируется в раме машины относительно поворотного стола
- Размер стола: Ø 295 мм для установки круглых заготовок
- Пневматическое движение подъёма заклёпки
- Регулировка заклёпочной единицы через мотор-редуктор с ходовым винтом, позиционирование через регулируемый микропереключатель
- Модернизация системы управления и замена на сервопривод поворотного стола в 2009 году

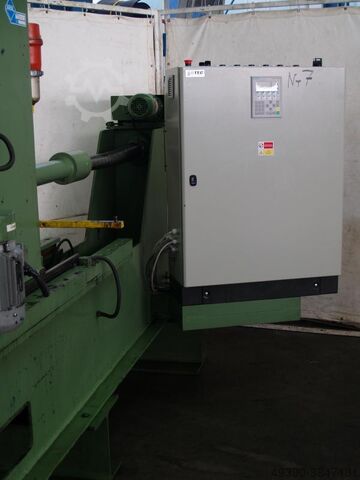

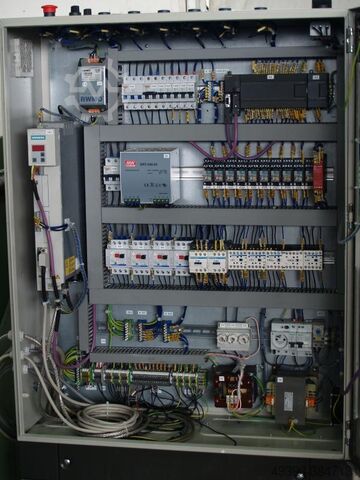

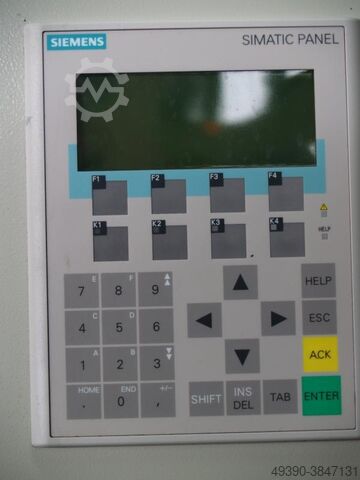

- Новый электрический шкаф управления с панелью Siemens Simatic - год выпуска 2009
- Время заклёпки программируется бесступенчато
- Регулировка давления заклёпки бесступенчатая через манометр
- Микрометрический упор для ограничения хода встречных заклёпочных единиц 0–60 мм
Габариты (Д x Ш x В): 3200 x 1250 x 2400 мм
Вес: около 2500 кг
В хорошем состоянии
Машина использовалась для заклёпки сегментных пильных дисков диаметром от Ø 400 до Ø 2000 мм.
Сегменты размещались вручную на опорном диске и фиксировались прямыми заклёпочными штифтами.
Встречная заклёпочную единица одновременно заклёпывала штифт с обеих сторон.
Управляемый стол автоматически поворачивается в следующую рабочую позицию.
Идеально подходит для производителей пильных дисков и ремонтных предприятий.
Hec R Nc Ifjdzp T Nonsp
Также подходит для создания специальной машины.
