АБКАНТПРЕССЕ Trumpf EHT TruBend 8230

Описание

Зажим инструмента
Пневматический зажим верхнего инструмента EHT – максимальная нагрузка 3000 кН/м (включая адаптерную рейку; не программируется в TT-Boost)
Пневматический зажим нижнего инструмента EHT – максимальная нагрузка 3000 кН/м (не программируется в TT-Boost)
Компенсация прогиба
CNC-управляемая компенсация прогиба с точечной регулировкой – макс. нагрузка 3000 кН/м:
Расширенная комплектация станка
Увеличение монтажной высоты/хода +200 мм,
Увеличение вылета +200 мм
Вылет 620 мм
Ширина стола 140 мм
Максимальное расстояние между пресс-столом и балкой 1020 мм
Доступная монтажная высота для инструментальных систем TRUMPF 875 мм
Ход по оси Y 700 мм
Задний упор
Двухосевой задний упор (X и R):
- Оси X и R свободно программируются и обеспечивают плавную регулировку глубины и высоты упора.
- Благодаря высокой точности позиционирования осей достигается точная длина сгиба.
- Упорные пальцы можно перемещать вручную по направлению Z.
- Высокая скорость работы осей обеспечивает высокую производительность.
- Привод по оси X осуществляется через косозубую реечную передачу и отличается очень тихой работой.
Упорные пальцы (2 шт):
- Износостойкие упорные пальцы обеспечивают постоянную длину сгиба.
- Заготовку можно устанавливать в трёх различных положениях.
- Лёгкая установка больших заготовок при размещении их на упорные пальцы.

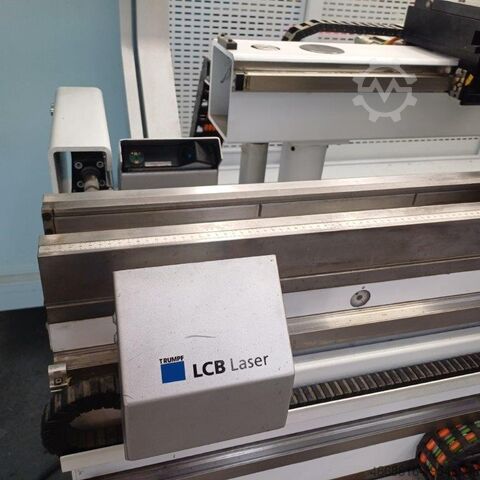

Угловой ассистент LCB – Laser Controlled Bending – с ручной позицией станции измерения угла LCB
Материалоуправление
Линейное направляющее для опорных консолей и вспомогательных устройств для гибки
Вспомогательное устройство для гибки тяжёлых заготовок, 1-й рычаг (максимальная нагрузка 300 кг)
Вспомогательное устройство для гибки тяжёлых заготовок, 2-й рычаг (максимальная нагрузка 300 кг)
2 шт. CNC-регулировки по высоте для тяжёлых вспомогательных устройств для гибки
2 комплекта удлинения стола для вспомогательного или тяжёлого вспомогательного устройства для гибки
Decewyt R Ae Ed Ddcewb
Парковочная позиция справа (550 мм)

Станок без инструментов

Возможна интеграция с TRUMPF Boost
Цена договорная
