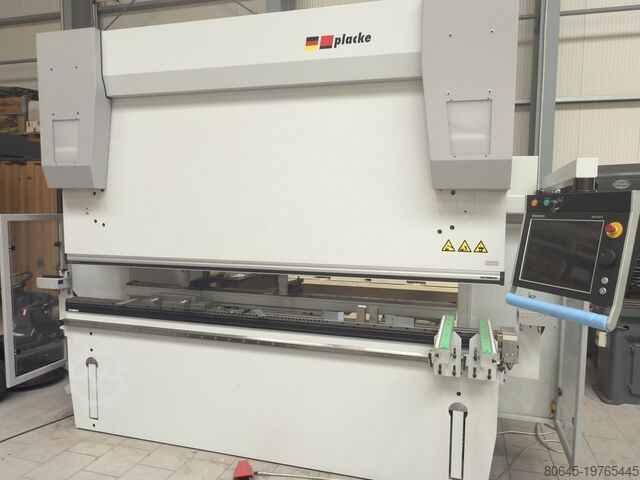

АБКАНТПРЕССЕ Placke HQPB M4 125 to. x 3.100 mm

Описание

Построено для одного из ведущих мировых партнеров по сотрудничеству.

Последний станок из этой партии.

Станок в состоянии нового.

Гибочный пресс высшего качества (High Quality Press Brake, HQPB) является флагманской моделью линейки листогибочных прессов Placke. Производство всех компонентов, от гидравлических цилиндров до сборки шкафов управления, полностью осуществляется на собственных мощностях. Современные технологии в сочетании с многолетним опытом в области гибки металла позволяют станкам серии HQPB выполнять гибку на самом высоком уровне. Уже в базовой комплектации станок полностью готов к эксплуатации. Этот комплекс безопасности, надёжности и эффективности в сочетании с простотой управления позволяет удовлетворить самые высокие требования к точности гибочного процесса.

Корпус станка:
- Основание станка изготовлено из стали S 355 N
- Боковые стойки сварены с двумя напорными трубами и расположенным сверху гидробаком
- Наземное исполнение
- Покрытие: двухкомпонентная структурная краска, светло-серый (RAL 7035) и сигнально-серый (RAL 7004)

Верхняя балка:
- Гибочный балка отпущена для снятия напряжений
- Измерение глубины погружения - считывающая головка перемещается по шариковой направляющей
- Раздельные системы управления Y1 и Y2, электронный контроль перекоса балки

Гидросистема:
- Гидравлическое пропорциональное регулирование с электронным контролем синхронизации цилиндров
- Цельностальные цилиндры с индукционно закалённым штоком
- Тихий внутренний зубчатый насос

Система зажима инструмента:
- Верхний инструментальный держатель системы WILA с гидравлическим креплением, тип NSCL-II-HC, полностью закалённый, макс. нагрузка: нагрузка на головку = 250 т/м, нагрузка на плечо = 300 т/м

Нижняя балка:
- Узкий стол с ручной прижимной планкой, размер: 95 мм высота, 95 мм ширина
- Центрально регулируемое бомбирующее устройство системы WILA, с ЧПУ, NSCR-I-MC; две механически регулируемые клиновые планки компенсируют прогиб
- Одно-V держатель инструмента (13x20)
- Рабочая высота: 1050 мм (с высотой инструмента 55 мм)

Передняя часть станка:
2 алюминиевых опорных рычага длиной ок. 600 мм, с 2 откидными упорами, линейкой и пластиковыми износостойкими накладками. Опорные рычаги перемещаются по шариковой направляющей и регулируются по высоте (от 55 мм до 100 мм) под высоту матрицы через продолговатое отверстие. Шариковая направляющая интегрирована в нижнюю балку.

Системы управления и автоматизации:
- Рабочее напряжение 400 В / 3 фазы / 50 Гц
- Коммутационные и защитные элементы Telemecanique
- Задний упор с AC-серво приводом
- Система безопасности PILZ (SPS)

Задний упор с ЧПУ «2-осевое управление»:
- Оси X и R управляются ЧПУ
- Ось Z регулируется вручную

Управление Delem DA 66 Touch на поворотной консоли, включая программное обеспечение Profil S-Lite для офлайн программирования.

Системы безопасности согласно требованиям CE.

Технические характеристики и рабочая зона:
Усилие прессования 1250 кН
Рабочая длина 3100 мм
Просвет между стойками 2600 мм
Высота установки 450 мм
Глубина горла 305 мм
Ход ползуна 265 мм

Скорости ползуна:
Быстрый ход макс. 220 мм/с
Рабочий ход макс. 9,8 мм/с
Обратный ход макс. 160 мм/с
Точность позиционирования ползуна ± 0,01 мм
Наклон ползуна ± 10 мм
Электронное ограничение до ± 5 мм
Высота нижней балки над полом 900 мм
Мощность двигателя 11 кВт

Основные размеры:
Глубина под полом 0 мм
Боковые стойки не утоплены в фундамент 0 мм
Масса станка ок. 9,5 т
Объем бака гидравлического масла 290 л
