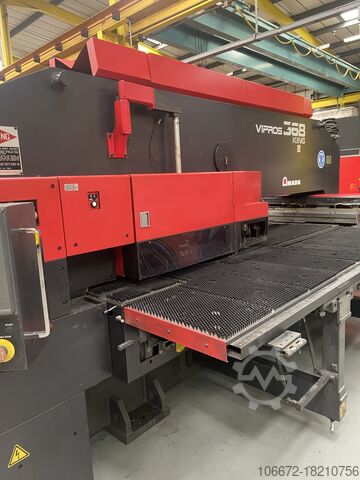

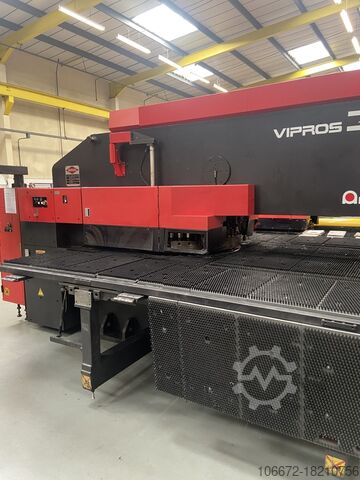

вырубной пресс AMADA VIPROS 368 KING BRUSH TABLE

Описание

Модель .Amada. Vipros 368 King
Номер по каталогу 01967
Год выпуска 2002
Poc R Nc Ifevn D Tfenopu
Конструкция рамы ... мостового типа
Мощность пресса ... 30 тонн (294 кН)

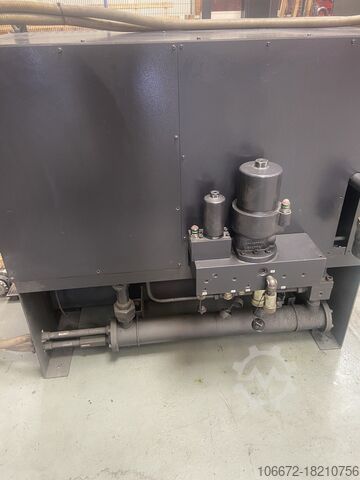

Тип пресса ... высокоскоростной гидравлический сервопривод
Расстояние перемещения осей ... 1525 x 2000 мм
Максимальный размер обрабатываемого листа ... 1525 x 4000 мм
(с автоматическим изменением положения)
Макс. толщина материала ... 3,2 мм мягкая сталь
Макс. диаметр отверстия. Макс. материал ... .
(прочность на сдвиг 36 кг/мм2) 82 мм в диаметре
Макс. вес материала ... 75 кг
Макс. вес материала (макс. скорость) ... 60 кг
Макс. диаметр отверстия. ... 114,3 мм

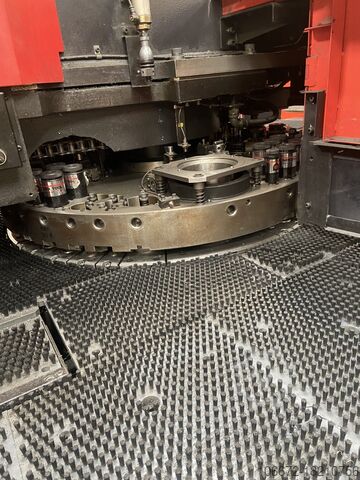

Количество станций ... 58 станций: 24 x 12,7 мм
24 x 31,7 мм
4 x 50,8 мм
2 x 88,9 мм
Автоматический индекс
2 x 31,7 мм
2 x 114,3 мм
Скорость оси ... 113,0 м/мин
Ударов в минуту (шаг 2 мм) ... 860 H.P.M./ход 3 мм
(шаг 8 мм) ... 560 H.P.M./ход 3 мм
(шаг 25 мм) ... 460 H.P.M./ход 3 мм
Скорость револьверной головки Двунаправленная ... 30 об./мин.
Точность пробивки ... ± 0,1 мм
(вкл. 1 перепозиционирование)
Длина хода ползуна (макс.) ... 40 мм
Смазка инструмента ... Система продувки воздухом
Привод оси ... Серводвигатель переменного тока
Привод револьверной головки ... Серводвигатель переменного тока
Требуемая электрическая мощность ... 28 кВА 400 В +/- 10% 50 Гц
Требуемое давление воздуха ... 5,0 кгс/см2
Расход воздуха ... 250 1/мин
Расход охлаждающей воды ... мин. 40 1/мин.
Длина машины ... 5025 мм
Ширина машины ... 4120 мм
Высота машины ... 2630 мм (3190 мм до зеркала)
Вес машины ... 18000 кг
