Обрабатывающий центр AFM MEXPOL R280

Описание

ХАРАКТЕРИСТИКА ДЭЙНА
стол
Рабочая поверхность стола 750 x 270 мм
Количество Т-образных пазов в столе 3
Ширина Т-образных пазов в столе 14 мм
Расстояние между Т-образными пазами стола 100 мм
Максимальная нагрузка на стол 100 кг
Максимальное перемещение
Продольная ось "X" 280 мм
Поперечная ось "Y" 280 мм
Вертикальная ось "Z" 400 мм
Быстрое перемещение
Продольная ось "X" 30 м/мин
Поперечная ось "Y" 30 м/мин
Вертикальная ось "Z" 20 м/мин
Шпиндель
Держатель инструмента BT40 или SK40*
Сила зажима инструмента 8 кН
Двигатели сервоприводов
По продольной оси "X" 3,5/6 Нм
По поперечной оси "Y" 3,5/6 Нм
По вертикальной оси "Z" 3,5/6 Нм
Ppoc R Nc Iju Sklaofnsu
Точность позиционирования линейных осей +/- 0,005 мм
Главный приводной двигатель
Мощность S1/S6 (Siemens) 4,3/6,4 кВт
Максимальный крутящий момент на шпинделе S1/S6 38/57 Нм
Максимальная скорость вращения шпинделя 8000 об/мин

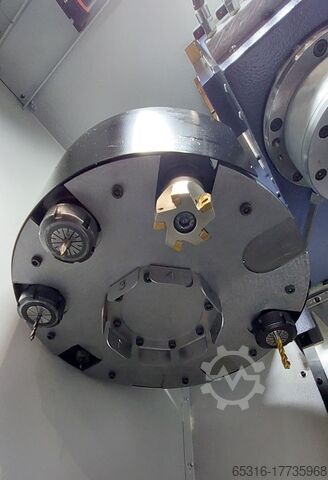

Магазин инструментов
Количество инструментов/опция* 8/16*
Максимальный диаметр инструмента 80 мм
Максимальная длина инструмента 150 мм
Максимальный вес инструмента 3 кг
Габаритные размеры
Длина ~1360 мм
Ширина ~2200 мм
Высота /максимальный ход по оси Z/ ~2550 мм
Объем бака для охлаждающей жидкости 130 литров
Вес ~1500 кг
Стандартные принадлежности:
Система управления ЧПУ SIEMENS ✓
Интерполяция по 3 осям ✓
Шпиндели с шариковинтовыми парами, смазываемые твердой смазкой ✓
Система охлаждения инструмента с водяным охлаждением ✓
Инструментальный магазин на 8 слотов, поворотный рычаг BT40 или SK40 ✓
Электрический маховик ✓
Кожухи телескопических направляющих ✓
Кабина для защиты рабочей зоны ✓
Система освещения с лампой ✓
Поддержка графического программирования - предопределенные циклы обработки ✓
ЖК-дисплей 8" (S808) - 10,4" (S828) ✓
Нарезание резьбы без компенсационного держателя (фиксированный) ✓
Воздушные сопла на конце шпинделя ✓
Система охлаждения шпинделя ✓
Концентрат смазочно-охлаждающей жидкости TRIM MicroSol 515 ✓
Система безопасности для предотвращения открытия: передних дверей зоны обработки / дверей шкафа управления ✓
Датчик давления воздуха для обнаружения низкого давления ✓
Электропроводка для питания от сети 3x400 В, 50 Гц ✓
Порт USB на передней панели машины ✓
Стандартный цвет краски, аналогичный RAL 5000 / основание машины; RAL 7035 ✓
Дисплей состояния машины ✓
Инструкции по эксплуатации и программированию ✓
Специальное оборудование и индивидуальная комплектация..:
- Второй магазин инструментов на 8 слотов Поворотный кронштейн ISO40/BT40
- Охлаждение шпинделя 6-9 бар
- Блок измерения инструмента RENISHAW TS 27R
- Блок измерения заготовок RENISHAW OMP40 с циклами
- Отдельный блок охлаждения шпинделя для обработки цветных материалов и пластмасс
- Маховик на стойке (пилот)
- Инструментальная тележка
- Прецизионное зажимное устройство
- Автоматически открывающиеся двери
- Дополнительный выход Ethernet на шкафу управления для передачи программ между компьютером и станком
- Siemens - программное обеспечение SinuTrain
