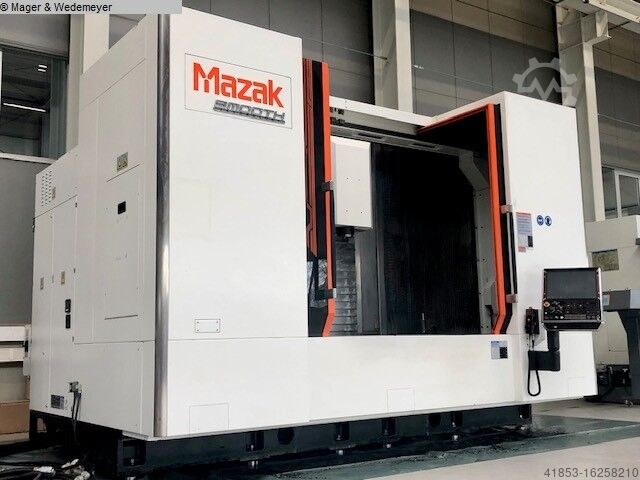

Обрабатывающий центр - вертикальный MAZAK VTC-820/20

Описание

x-траектория 2 000 мм
y-траектория 820 мм
z-путь 720 мм
Блок управления Mazatrol Smooth G
Держатель шпинделя SK 40
Скорость вращения шпинделя 35 - 12 000 об/мин
Привод шпинделя 22 кВт
Расстояние от носка шпинделя до верхней кромки стола 140 - 860 мм
Нагрузка на стол 1700 кг
Быстрая траверса x/y/z 50 м/мин
Ширина стола 820 мм
Длина стола 2500 мм
Высота стола над полом 870 мм
Т-образные пазы 7
Т-образные пазы - ширина 18 мм
Т-образные пазы - расстояние 100 мм
Устройство для смены инструмента 48
Время смены инструмента 4,7 сек
Диаметр инструмента с 2 свободными местами 130 мм
Диаметр инструмента при полной загрузке 80 мм
Макс. вес инструмента 8 кг
Длина инструмента - макс. 350 мм
Давление воздуха - необходимое 5 - 9 бар
Объем воздуха 260 л/мин
электрическое исполнение - напряжение/частота 400 / 50 В/Гц
Бак для охлаждающей жидкости 450 литров
Высокопроизводительная система подачи охлаждающей жидкости 25 бар
Общая потребляемая мощность 46,7 кВт
Вес машины ок. 14,8 т
Занимаемая площадь ок. 4,3 x 3,6 x 3,1 м
СТАНДАРТНЫЕ ПРИНАДЛЕЖНОСТИ
Трансформация для европейского рынка
USB-соединение (1 соединение)
Стандартный цвет Mazak
Скорость вращения шпинделя 12 000 мин-1 (крутой конус 40)
Освещение рабочей зоны
УСТРОЙСТВА БЕЗОПАСНОСТИ
Дверь оператора с выключателем блокировки
Облицовка рабочей зоны
Брызгозащитное ограждение закрывает рабочую зону с боковой стороны.

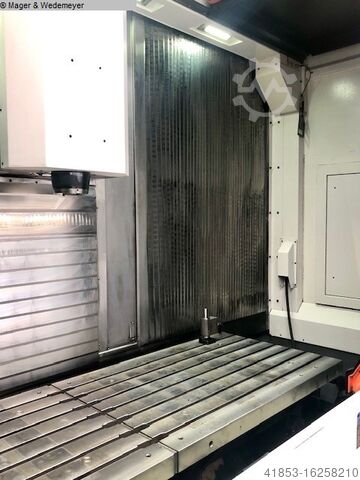

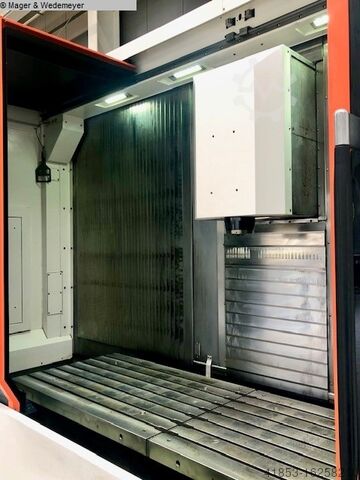

Полностью закрытая рабочая зона
Защита от стружки, охлаждающей жидкости и доступ к рабочей зоне при автоматической обработке
обработки.
Меры безопасности в соответствии с мировыми стандартами
ПОДАЧА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
Подача СОЖ через шпиндель (давление на насосе = 5 бар)
Полная система подачи СОЖ включает в себя насосы, клапаны, трубопроводы и форсунки
для эффективного производства качественных деталей.
АВТОМАТИЗАЦИЯ ПРОИЗВОДСТВА
Автоматическое включение/выключение и функция прогрева
Автоматическое включение цикла прогрева по цифровому таймеру
СИСТЕМА ИЗМЕРЕНИЯ
Измерение длины инструмента и обнаружение поломки инструмента
УТИЛИЗАЦИЯ СТРУЖКИ
Подготовка завода к конвейеру для транспортировки стружки (слева)
ЧИСЛОВОЕ УПРАВЛЕНИЕ

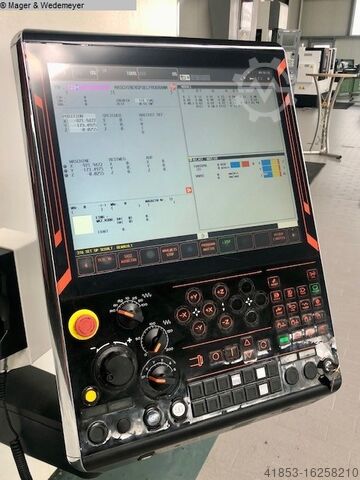

Стационарный блок управления/операции
Детектор перемещения
Блок управления Mazatrol SmoothG
19" цветной ЖК-экран (сенсорный)
Цикл нарезания резьбы/сверления Mazak Tornado (Mazatrol)
Сверление и нарезание резьбы в режиме спиральной обработки позволяет обрабатывать широкий диапазон диаметров
Широкий диапазон диаметров может быть обработан на высокой скорости с
Широкий диапазон диаметров может быть обработан на высокой скорости с помощью всего одного инструмента. Эта функция минимизирует время программирования и
время обработки.
Функция ввода данных EIA/ISO
Проверка траектории инструмента в фоновом режиме
Траектория движения инструмента в программе может быть проверена, даже если другой номер программы
Номер программы вызывается и выполняется в автоматическом режиме.
Pecstuggcj R Nc Ifnopu
Преобразование трехмерных координат
Компенсация формы для вращающихся осей
Программное обеспечение Mazacc 2D (коррекция контуров)
Точность сохраняется при высоких скоростях подачи.
Программный пакет Mazacc-3D для высокоскоростной обработки
Высокоскоростная и высокоточная обработка контуров, заданных в самой мелкой программе
контуров, заданных в самых мелких программных приращениях.
Дополнительно требуется пакет программного обеспечения MAZACC-3D для высокоскоростной обработки (NO456).
Управление с высоким уровнем сглаживания
Интерфейс для локальной сети
Вход/выход для карты памяти SD
Стандартное прогр
