Обрабатывающий центр - универсальный AXA VHC 50 / 2000-XTS

Описание

Марка: AXA
Тип VHC 50 / 2000-XTS
Год производства: 2008
Управление: ЧПУ

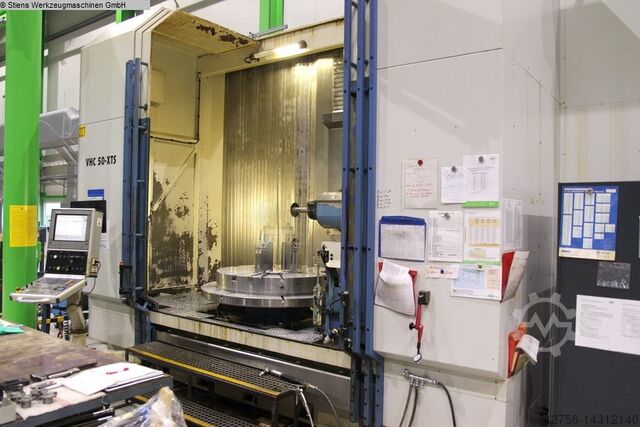

Колонный обрабатывающий центр с ЧПУ
AXA - VHC 50 2000-XTS
- 5 осей
- Поворотный стол с ЧПУ БЕЗ патрона
- Бесступенчатое позиционирование поворотной фрезерной головки
Psc R Nceqy E Ape Ifnspu
- Станция подбора
Технические детали / аксессуары / дополн:
x-way vert. 2 000 /гор. 1 400/2 мм
y-путь верт. /гор. 900 мм
z-путь верт. 1 200 / гор. 940 мм
Управление iTNC 530C Heidenhain
Расстояние между шпинделем и столом по вертикали 0 - 740 мм
Расстояние между шпинделем и столом 250 - 1 050 мм
Главный шпиндель:
Диапазон частот вращения - главный шпиндель 30 - 7 500 мин/-1
Мощность привода - главный шпиндель 25 кВт
Макс. Крутящий момент 540 Нм
Держатель инструмента SK 50 DIN 69871A
Поворот +/- 115 °
Разрешение 0,001 °

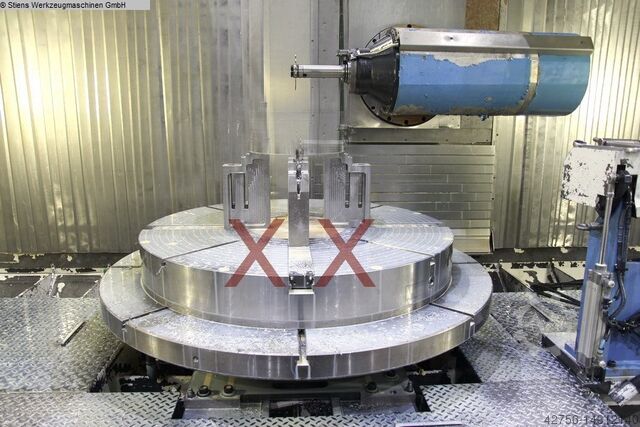

Поворотный стол с ЧПУ:
Диаметр лицевых пластин 1 500 мм
Скорость вращения стола 20 мин/-1
Макс. нагрузка на стол ок. 1 500 кг
Устройство смены инструмента:
Количество позиций инструмента 60 поз.
Держатель инструмента SK 50
макс. диаметр инструмента 110 мм
Макс. диаметр инструмента со свободной соседней коробкой 180 мм
Макс. длина инструмента 400 мм
макс. вес инструмента макс. 15,0 кг
Время замены ок. 8,0 сек.
Скорость подачи:
Быстрая траверса (X / Y / Z) 30 / 30 / 25 м/мин
Общая потребляемая мощность 75 кВА
Вес станка ок. 33,0 т
Занимаемая площадь ок. 10,0 x 7,0 x 4,0 м

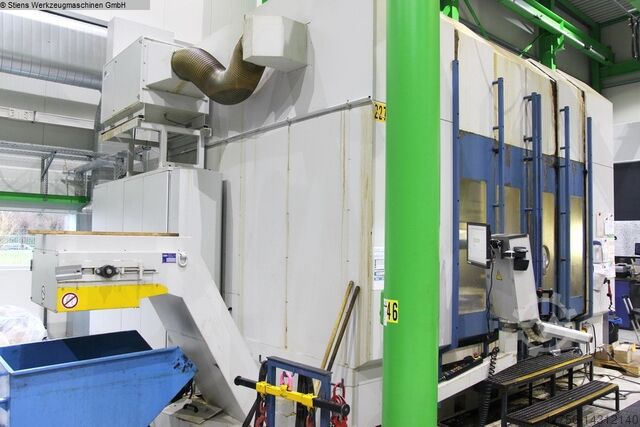

Транспортер для стружки
Система охлаждения
Охлаждение под высоким давлением
Внутренняя подача охлаждающей жидкости
Вытяжка масляного тумана
Бумажный ленточный фильтр
Ось B
поворотная фрезерная головка
Гидравлический блок
различные держатели инструментов около 10 шт.
Устройство смены инструмента 60-кратное
измерительный щуп
электрический маховик
Режим работы 4
Ошибки в технических данных исключены.
машина была свежепокрашена внутри и снаружи.
