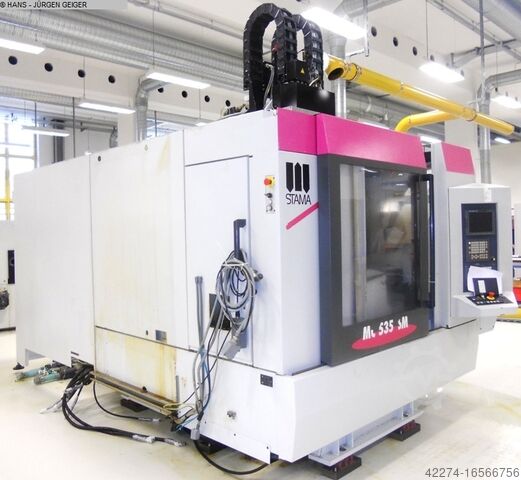

Обрабатывающий центр - вертикальный STAMA MC 535 SM Single

Описание

x-путь 800 мм
y-путь 500 мм
z-путь 510 мм
Общая потребляемая мощность 60 кВт
Вес машины ок. 10 тонн
Занимаемая площадь ок. м
Вертикальный обрабатывающий центр с ЧПУ для обработки прутков.
для 5-осевой обработки сложных форм во всех угловых положениях
с максимальной производительностью и точностью, тип MC 535 SM
Год выпуска 1998, № 535 1107
ТЕХНИЧЕСКИЕ ДАННЫЕ:
Ø прутка/размер профиля x максимальная длина 80 x 800 мм (!)
Продольный путь фрезерной каретки по оси X 800 мм
Поперечный ход фрезерной каретки по оси Y 500 мм
Ход фрезерной головки вертикальный Ось Z 510 мм
Вращение/поворот оси заготовки на 360°/120°
Высота установки под вертикальным шпинделем ок. 350 мм
Держатель шпинделя 63 HSK
Плавная регулировка скорости вращения шпинделя 36 - 10 000 об/мин
Подача по всем 3 осям 1 - 10 000 мм/мин
Быстрая траверса 40 000 мм/мин
Привод шпинделя от 22 до 32 кВт
Общий привод 60 кВт - 380 В - 50 Гц
Вес ок. 10 тонн
Принадлежности / специальное оборудование:
Система ЧПУ FANUC Type 16 iM, для всех 5 осей с экраном и прямым вводом и различными подпрограммами, коррекция инструмента, контроль инструмента, параллельное программирование и т.д. подробнее
Магазин для загрузки прутков слева от станка, до 10 прутков Ø 80 мм каждый,
Поворотное устройство с ЧПУ с цанговым патроном для удержания пруткового материала в сочетании с гидравлической задней бабкой в качестве контрцентра,
Автоматический магазин инструментов с 66 позициями для инструментов, Ø 125 x 300 lg.
Инструменты также с IKZ, с собственным управлением данными инструмента, от стружки до стружки 4 сек.
Контроль давления инструмента с помощью лазерного светового барьера и т.д.
Захватное и поворотное устройство для удержания заготовки во время "отрезного фрезерования", а также для ее освобождения от оставшейся планки и помещения на конвейер в качестве готовой детали
Полная герметизация рабочей зоны, установлен транспортер стружки, но без устройства охлаждения
Poc R Nc Iot Hwtfofnjpu
Возможность установки измерительного щупа для измерения заготовки, фрезерный шпиндель с водяным охлаждением, различные цанги, без инструментов
Очень стабильный станок.
