Обрабатывающий центр - вертикальный STAMA MC 530 SM

Описание

x-путь 800 мм
y-путь 400 мм
Pjc R Nst Hwx Iec Ifnopu
z-путь 350 мм
Общая потребляемая мощность 40 кВт
Вес машины ок. 8 тонн
Занимаемая площадь ок. м
Вертикальный обрабатывающий центр с ЧПУ для обработки прутков.
для 5-осевой обработки сложных форм во всех угловых положениях
с максимальной производительностью и точностью, тип MC 530 SM
Год выпуска 1997, № 530 1195
ТЕХНИЧЕСКИЕ ДАННЫЕ:
Ø прутка/размер профиля x максимальная длина 60 x 800 мм (!)
Продольный путь фрезерной каретки по оси X 800 мм
Поперечный ход фрезерной каретки по оси Y 400 мм
Вертикальный ход фрезерной головки по оси Z 350 мм
Вращение/поворот оси заготовки 360°/120°
Высота установки под вертикальным шпинделем ок. 300 мм
Держатель шпинделя 63 HSK
Плавная регулировка скорости вращения шпинделя 36 - 10 500 об/мин
Подача по всем 3 осям 1 - 10 000 мм/мин
Быстрая траверса 40 000 мм/мин
Привод шпинделя от 14 до 32 кВт
Общий привод 40 кВт - 380 В - 50 Гц
Вес ок. 8 тонн
Принадлежности / специальное оборудование:

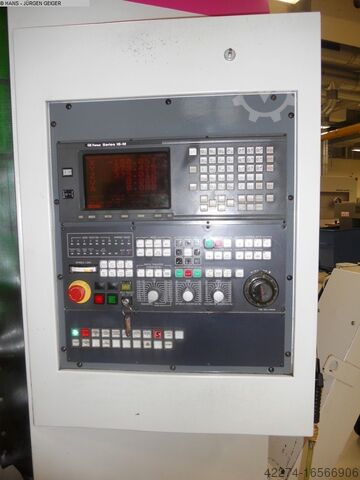

Система ЧПУ FANUC Type 16 MB, для всех 5 осей с экраном и прямым вводом и различными подпрограммами, коррекцией инструмента, контролем инструмента, параллельным программированием, 3-D и спиральной интерполяцией и т.д.
Магазин для загрузки прутков IRCO слева от станка, до 10 прутков Ø 60 мм каждый,

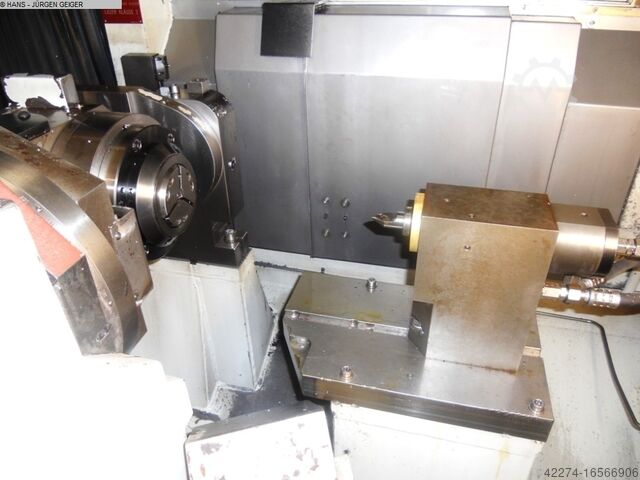

поворотное устройство с ЧПУ с цанговым патроном для удержания пруткового материала в сочетании с гидравлической задней бабкой в качестве контрцентра,
автоматический магазин инструментов с 42 позициями для инструментов, Ø 100 x 200 lg.
инструменты также с IKZ, с собственным управлением данными инструмента, от стружки до стружки 4 сек.
Контроль поломки инструмента с помощью лазерного светового барьера и т.д.
Пневматический выдвижной уловитель готовых деталей между головкой и задней бабкой; конвейерная лента для удаления деталей без открытия рабочей зоны
Полное ограждение рабочей зоны, установлен транспортер стружки, но без системы подачи СОЖ (централизованная подача)
Возможность нарезания резьбы без компенсационного патрона, без держателей инструмента
Очень устойчивый станок.
