Обрабатывающий центр DAHLIH MCV-860

Описание

Складская машина "NEW" - доступна в кратчайшие сроки! (при условии предварительной продажи)

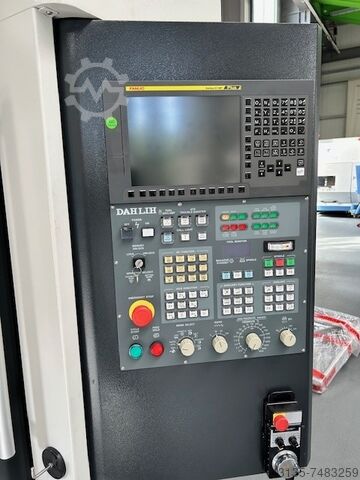

Система управления: Fanuc 0i-MF Plus, 10.4"
с ручным руководством i и 2 МБ памяти NC
Функция LOOK-AHEAD, 400 блоков

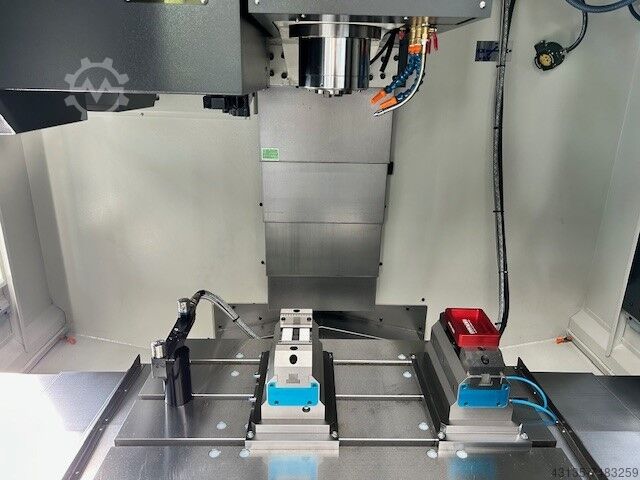

Стол станка:
Размер стола: 950 x 550 мм
Грузоподъемность: 800 кг
Ширина Т-образных пазов: 18 мм
Количество Т-образных пазов: 3
Расстояние между Т-образными пазами: 150 мм
Диапазоны перемещения:
Траектории перемещения X/Y/Z: 860/550/550 мм
Расстояние от носа шпинделя до поверхности стола: 150 - 700 мм
Линейные направляющие и скорости:
Шариковые направляющие по оси X/Y
Роликовые направляющие по оси Z
Быстрый траверс X/Y/Z: 40/40/30 м/мин
Скорость подачи для фрезерования: 0 - 10 000 мм/мин
Наименьшее приращение: 0,001 мм

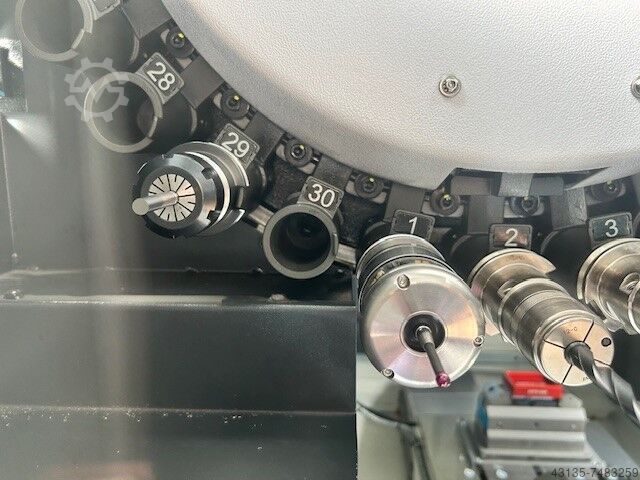

Магазин инструментов (тип CAM) / устройство смены:
Количество позиций магазина: 24 (опционально 30, 40)
Система: хаотичная
Макс. Диаметр инструмента: Ø 75 мм
Макс. Диаметр магазина со свободным соседним пространством: Ø150 мм (40 магазинов: Ø130 мм)
Макс. Длина ролика: 300 мм
Макс. Вес инструмента: 7 кг
Шпиндель:
Конус шпинделя: BBT-40 Big Plus® (опция DIN 69871 SK-40, SK-40 Big Plus®)
Мощность привода (30мин/конт.): 18,5/ 11 кВт
Прямой привод шпинделя 15 000 об/мин
Масляный радиатор шпинделя
Управление охлаждающей жидкостью, стружкой и сжатым воздухом:
Система охлаждения, включая бак объемом 300 литров и насосы
Внешняя охлаждающая жидкость вокруг шпинделя
Спирали для стружки справа и слева в станине станка
Форсунка сжатого воздуха на шпинделе (M32/M33)
Сжатый воздух через шпиндель (M38/M39)
Пистолет для сжатого воздуха и охлаждающей жидкости
Разное:
Поворотная панель управления
Электронный маховик (проводной)
Центральная смазка масло/воздух

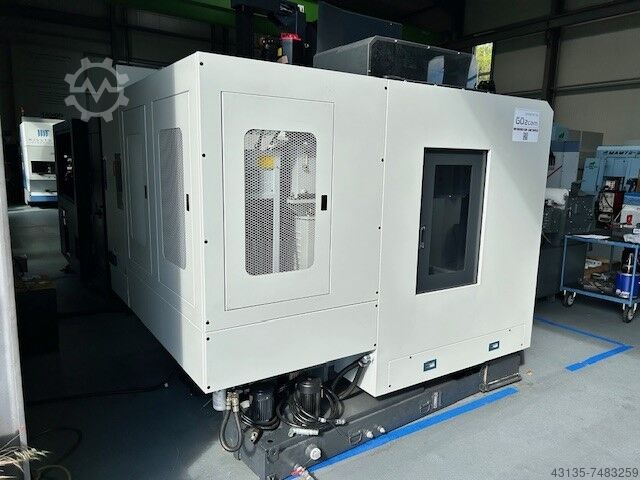

Полный корпус
Рабочий свет
Теплообменник на шкафу управления
Функция автоматического отключения питания
Набор ручных инструментов
Сигнальная лампа
Трансформатор 400 В переменного тока, 50 Гц

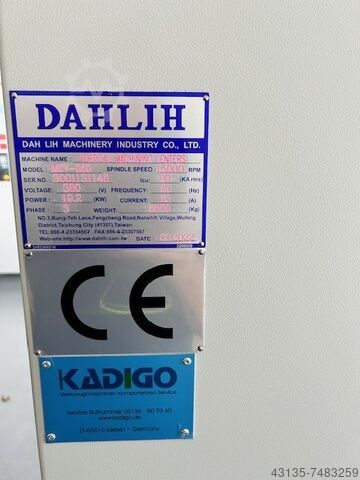

Декларация соответствия CE в соответствии с европейскими директивами
Электрические и пневматические требования:
Электрическое подключение: 36 кВА
требуется. Пневматическое давление на входе: 6 бар
Размеры:
Размер машины: В2 260 x D2 900 x H2 775 мм.
Необходимая площадь: Ш3 160 x Д3 000 x В3 000 мм
(включая выброс стружки из конвейера слева)
Вес станка: около 5 400 кг (нетто)
Доступное специальное оборудование:
Шпиндель:
- Шпиндель с прямым приводом SK-40, 15 000 мин-1
- Мощность привода (30мин/конт.): 18,5 / 15 кВт, (двигатель FANUC)
Магазин для инструментов / сменщик:
- Барабанный магазин для инструментов с 30 карманами, DIN69871, SK-40
Поворотные или дополнительные оси:
- Подготовка для 4-й оси (управление FANUC),
включая кабели и разъем Harting, без привода оси
Управление охлаждающей жидкостью, стружкой и сжатым воздухом:
- Промывка станины
- Смазочно-охлаждающий насос IKZ с давлением 20 бар, для шпинделей с прямым приводом
шпиндели
- вкл. патронный фильтр
- Ленточный транспортер стружки, вкл. тележку для стружки (транспортер стружки спереди
с левой стороны станка)
Вытяжка воздуха:
- Вытяжная система AR Filter ARNO 2VF серии "Plus" с фильтром EPA, - защитный выключатель двигателя, индикатор состояния фильтра
Защитный выключатель двигателя, индикатор состояния фильтра
Pec Rjifn N Ns Nc Ifnjpu
Комплект принадлежностей для фильтра AR с соединением Ø150 мм
Системы измерения и контроля:
- Сенсорный датчик BLUM TC50 с инфракрасной системой передачи для
измерения заготовок, вкл. держатель датчика, точность повторения:
1 мкм

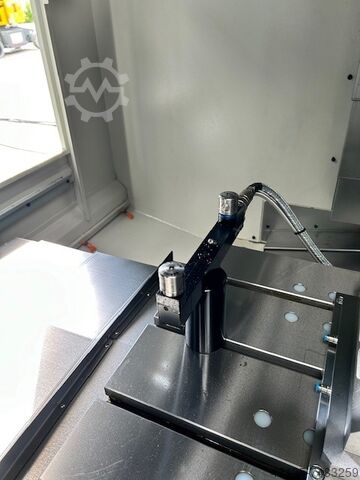

- Blum Z-Nano для измерения длины инструмента и
Контроль поломки инс
