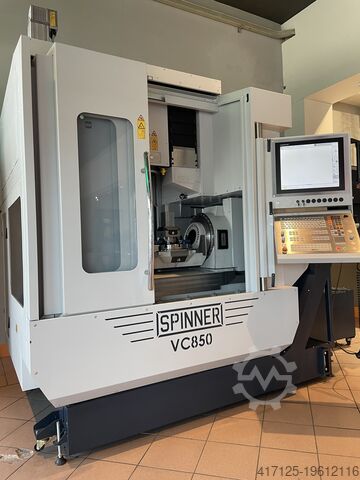

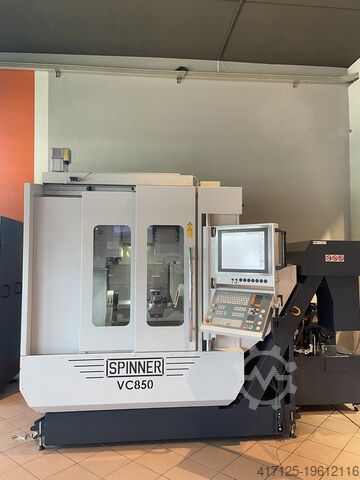

5-осевой обрабатывающий центр SPINNER VC850-5A

Описание

Высокопроизводительный обрабатывающий центр SPINNER VC850
Перемещения по осям: X850, Y510, Z510 мм
В комплектации "Advanced"
с запатентованной концепцией защитного кожуха направляющих

Базовая машина в исполнении VC850-5A,
включая поворотно-наклонный стол D=350 мм

Высокопроизводительный фрезерный шпиндель до 12 000 об/мин
Мощность 22,6 кВт / 108 Нм
Встроенный гибридный шпиндель с прямым приводом без ремня
Это обеспечивает особо низкую высоту станка — всего около 2 420 мм

Шпиндельный конус: SK40 по DIN69871

Инструментальный магазин на 48 позиций

Пневматическая заслонка для подачи инструмента в рабочей зоне

Прямые измерительные системы по осям X/Y/Z
Doc Edjw Aurye Ddcowb

Управление HEIDENHAIN TNC640
по высоте и углу регулируемая клавиатура:
- ЧПУ с 19" мультисенсорным экраном в нержавеющем корпусе

Портативный ручной пульт HR510 FS
"Advanced Function Set 3" опция №21
"CAD Import" опция №42
"KinematicsOpt" опция №48
"Advanced Function Set 1" опция №8
"Advanced Function Set 2" опция №9
"Touch probe functions" опция №17
Энергосберегающая функция с автоматическим отключением станка
Программная опция Heidenhain TNC 620/640 "Heidenhain DNC" №18

Полностью интегрированный 2-осевой поворотно-наклонный стол SPRT-350, установленный по центру рабочего стола:
- Поворотный стол с планшайбой D=350 мм
- Угол наклона по оси A: -110/+46°
- Дополнительная фиксирующая плита слева около 200x350 мм
- Контрподдержка для опоры моста поворотного стола
- Высокоточные прямые измерительные системы на обеих осях вращения
- Гидравлические тормоза на каждой оси, удерживающий момент 3 600 Нм

Двойная вращающая передача по центру оси C

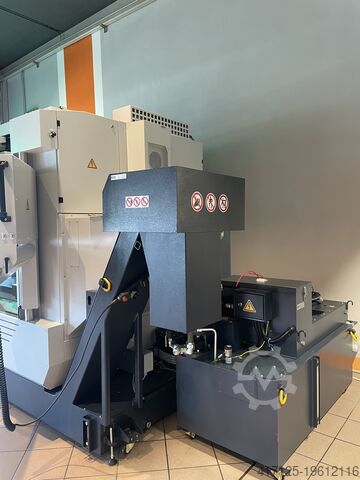

Универсальный стружкоотводчик VC850
выход справа из машины

Подготовка шпинделя ДЛЯ ВЫСОКОГО ДАВЛЕНИЯ для использования вспомогательного бака до 70/80 бар

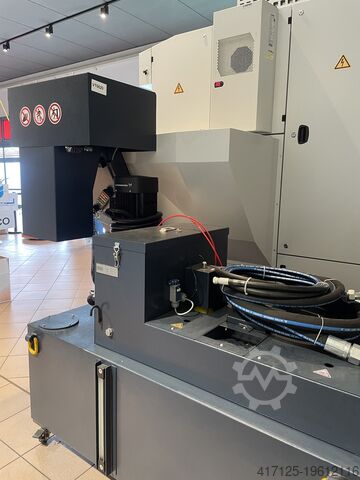

Высоконапорный бак 70 бар с ленточным фильтром для промывки через шпиндель

Поддув воздуха у шпинделя
Подача сжатого воздуха через фрезерный шпиндель
Пистолет промывки

Подготовка под стандартный измерительный щуп Blum от SPINNER
Беспроводной шпиндельный щуп Spinner-Blum с инструментальным держателем для фрезерного шпинделя

Электроподготовка для системы отсоса

Автоматизация двери рабочей зоны
универсальный роботизированный интерфейс UNIROB

Входно-выходной модуль:
4 свободные M-функции с 2 выходами PLC I/O 24VDC
4 входа PLC для обратной связи по M-функциям
Проводка на зажимной клемме в шкафу управления

Стандартная документация

3D-модель (CAM)

Проушины для крановой разгрузки

Стандартная двухцветная окраска: светло-серый RAL7035 и сине-серый RAL5008

Электрооборудование по европейскому стандарту:
Рабочее напряжение 3x400В +/-10%
Частота сети 50 Гц (+/-2%)
TN-сеть (5 проводов)

Примечания:
Цена включает гарантийное обслуживание только на территории Германии.

Для новых и демонстрационных машин фотографии могут быть приведены для аналогичных моделей, а не для конкретного станка.
Показанные принадлежности, такие как зажимные устройства или инструментальные держатели включаются только в объеме, перечисленном в техническом описании.
Запросите детальное предложение с завода. Посетите наш завод близ Мюнхена или один из наших шоурумов. Возможно, у нас есть альтернативные предложения по схожим моделям оборудования.
Продажа между компаниями возможна только при наличии товара в наличии — изменение ассортимента оставляем за собой.
