вертикальный обрабатывающий центр HAAS VF-4SS

Описание

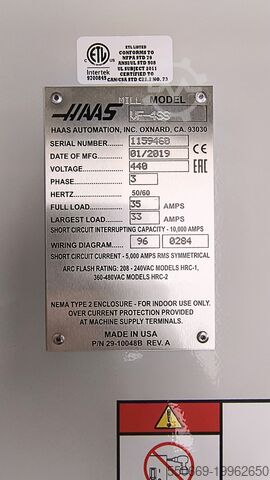

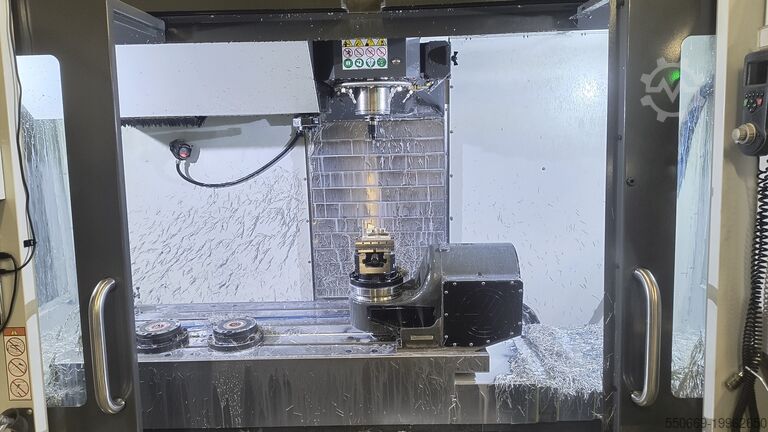

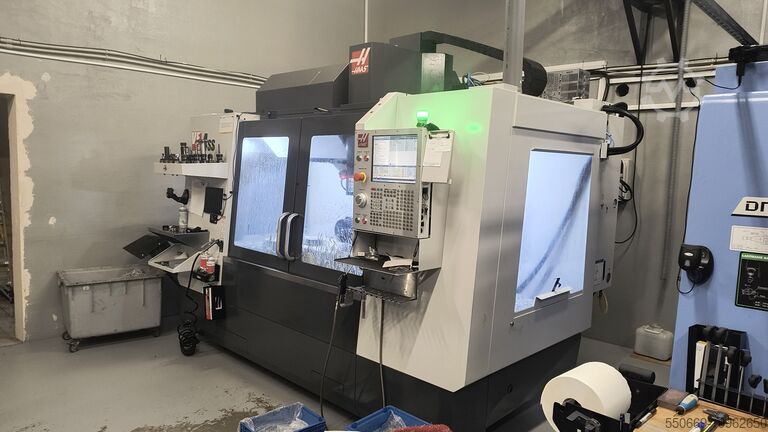

На продажу выставлен вертикальный обрабатывающий центр HAAS VF4SS 2019 года с 5-осевым поворотным столом TRT160. Оборудование находится в постоянной эксплуатации в Жешуве, возможен осмотр и проверка всех рабочих параметров.

Технические характеристики:
- Перемещение по оси X: 1270 мм
- Перемещение по оси Y: 508 мм
- Перемещение по оси Z: 635 мм
- Расстояние между столом и шпинделем: 102–737 мм

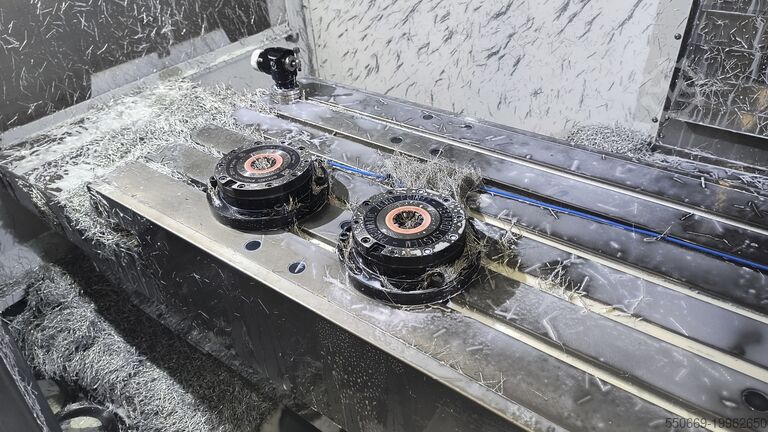

- Размер рабочего стола (X x Y): 1321 x 457 мм
- Максимальная нагрузка на стол: 794 кг
- Ширина Т-образных пазов: 16 мм
- Расстояние между пазами: 80 мм
- Конус крепления: DIN 69871 / ISO40
- Максимальная частота вращения шпинделя: 12 000 об/мин
Gec Ed Ddexbh E Isceug
- Прямой привод
- Максимальный крутящий момент (при 2000 об/мин): 102/122 Н·м
- Максимальная мощность шпинделя: 22,4 кВт
- Макс. усилие подачи X/Y: 13,7 кН
- Макс. усилие подачи Z: 17,4 кН
- Быстрые перемещения по осям X, Y, Z: 35,4 м/мин
- Рабочие подачи: 21,2 м/мин
- Магазин инструментов: 30 позиций
- Макс. диаметр инструмента (все позиции): 63,5 мм
- Макс. диаметр инструмента (при пустых боковых позициях): 127 мм
- Макс. вес инструмента: 5,4 кг
- Время смены инструмента (инструмент-инструмент): 2,8 с
- Время смены инструмента (стружка-стружка): 3,6 с
- Точность позиционирования: ±0,005 мм
- Повторяемость позиционирования: ±0,003 мм
- Вес станка: 6033 кг
- Напряжение питания: 3×400 В
- Частота: 50 Гц
- Сжатый воздух (давление): 6,9 бар
- Сжатый воздух (расход): 113 л/мин

Базовое оснащение:

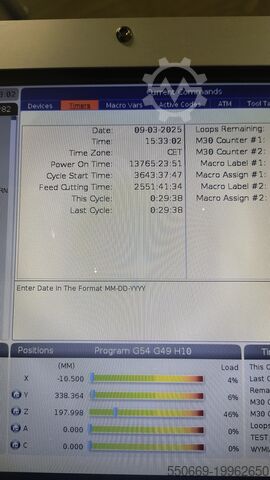

- CNC-управление, 3 оси, тип HAAS (NGC), совместимо с Fanuc
- Шпиндель ISO40, тип CT (доступен вариант BT)
- Объём памяти: 1 ГБ
- Сетевой адаптер
- Модуль раннего обнаружения обрыва питания
- HaasConnect – удалённый мониторинг состояния станка
- 15” ЖК-монитор и USB-порт
- Электронный маховичок
- Система охлаждения шпинделя
- Температурная компенсация шарико-винтовых передач
- Защитная кабина с передними раздвижными дверями и откидными боковыми окнами
- Боковой магазин на 30 инструментов
- Блокировка памяти
- Воздушный продув конуса шпинделя
- Резьбонарезка без компенсирующей цанги
- Система подключения сжатого воздуха

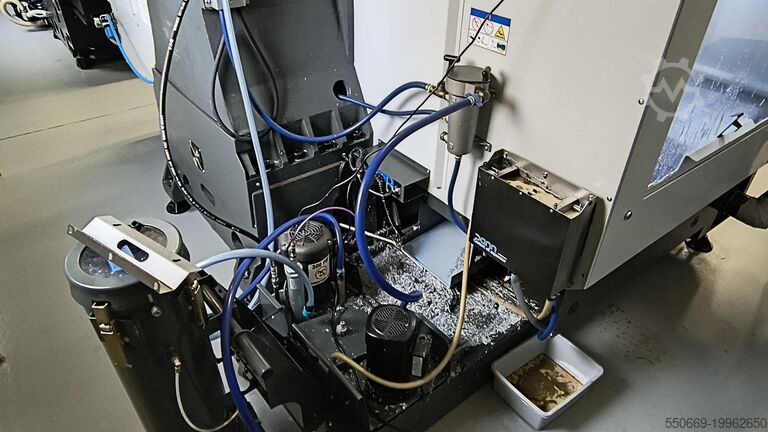

- Охладитель с выдвижным баком для СОЖ
- Автоматическая система централизованной смазки
- Освещение рабочей зоны
- Документация станка (по 1 экз. на английском и польском языках)

Дополнительные опции:
- AUGER – шнековый стружкоудалитель
- ACF – дополнительная фильтрация 25 мкм, необходимая при обработке чугуна, алюминия, дерева, композитов на феноловой основе и других пылящих материалов
- TSC* – охлаждение через шпиндель, высокомощный насос (21 бар, 22 л/мин; требуется ACF)
- HSM – ускоренный процессор с функцией опережающего расчёта (look-ahead), ускоряющий обработку сложных контуров с 3-осевой интерполяцией
- RJH-C – дистанционный пульт управления с цветным дисплеем на кабеле
- 4AXD – подготовка станка (разъёмы, кабели) для подключения стола, без стола
- 5AXD – подготовка станка (разъёмы, кабели) для подключения наклонно-поворотного стола (без стола, не включает 4AXD)
- DWO/TCPC – динамическая коррекция нуля детали и контроль положения инструментальной оси
- WIPS-R – беспроводной зондовый комплект для измерения длины, радиуса инструмента и установки детали с измерительными циклами. Включает SO, MACRO, COORD и VPS (визуальное программирование)
- P-COOL – программируемое положение сопла охлаждения

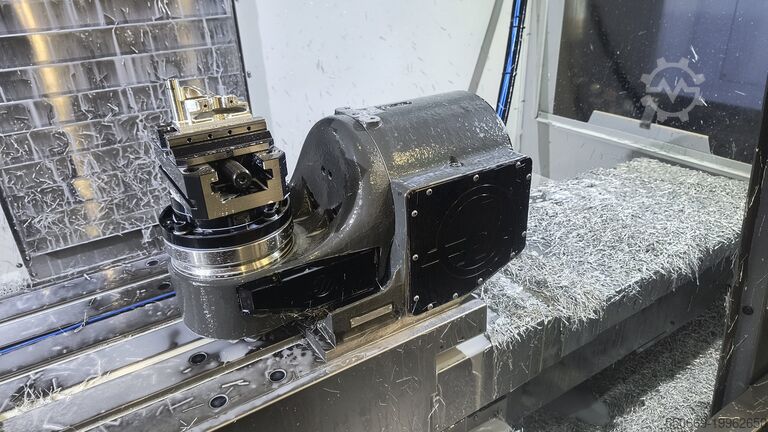

- TRT160 – двухосевой наклонно-поворотный стол Haas с планшайбой D=160 мм, крепление по Y-оси станка.
