Вертикальный BAZ EMCO MCX 750-1200

Описание

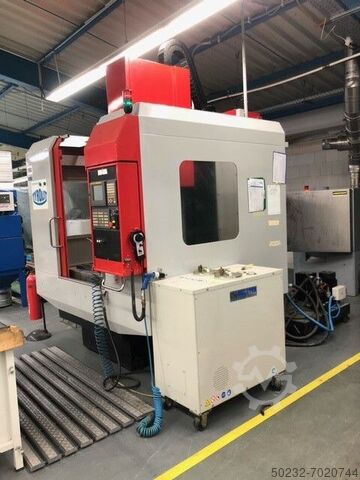

Вертикальный БАЗ Emco FAMUP MCX 750-1200 с IKZ 40bar
год постройки: 2007
Управление: Fanuc 21i
Часы работы: 8.500 ч
Система высокого давления Chip Blaster
- Макс. Скорость 8 000 мин.
- Инструментальный магазин с 24 позициями магазина (ISO 40),
Pecjh Akhke R Nc Ifnspu
- Инструментальный магазин ISO 40 - 24 затяжных болта ISO 40
- Стандартная отделка: красный - серый - черный
- Шпиндель подготовлен для охлаждения под высоким давлением (соединение A)
- Нарезание резьбы без компенсационного патрона
- Центральная система смазки
- Удаление стружки из корпуса через промывочное устройство
- Промывочный пистолет для очистки рабочей зоны, зажимных устройств, деталей
- Система подачи охлаждающей жидкости с 3 регулируемыми форсунками
- Бак для СОЖ 500 л
- Устройство продувки шпинделя для очистки держателя при смене инструмента
- Освещение рабочей зоны галогенной лампой 24 В
- Двухцветная сигнальная лампа
ТЕХНИЧЕСКИЕ ДАННЫЕ
MCX 750
Ось X - продольная: 750 мм
Ось Y - поперечная: 500 мм
РАБОЧИЙ ДИАПАЗОН
Ось Z - вертикальная: 640 мм

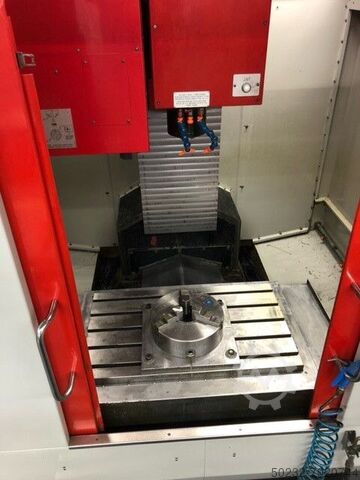

Зажимная поверхность: 900 x 520 мм
Т-образные пазы: Количество, ширина, расстояние между ними 5x18x100 мм
Макс. нагрузка на стол: 400 КГ
СТОЛ
Расстояние поверхность стола - пол мм 925
Диапазон частот вращения: 50 ÷ 8.000 мин
Мощность двигателя шпинделя: 13/9 кВт
Держатель инструмента ISO 40 DIN 69871
Крутящий момент: 82,7/57,3 Нм
ШПИНДЕЛЬ
Привод Ременная передача
Быстрое перемещение X,Y,Z м/1' 24
Рабочая подача X,Y,Z м/1' 20
ДАННЫЕ ОБ ОСЯХ
Ускорение оси (X,Y,Z) G 0,25
Точность позиционирования в одном направлении в диапазоне полного хода XYZ мкм ± 8
Односторонняя повторяемость X, Y, Z мкм ± 8
ПРЕЦИЗИОННОСТЬ
Размах реверса мкм 5*
Количество позиций инструмента: 24
Выбор инструмента произвольный
Макс. Диаметр инструмента с (без) соседними инструментами
ø 75 (150)
Макс. длина инструмента Длина инструмента: 250 мм
Макс. масса инструмента масса инструмента: 6 кг
СМЕНА ИНСТРУМЕНТА
Время смены инструмента (инструмент/инструмент): 1,5".
Подключаемая нагрузка: 20 кВА
Габариты LxDxH: 2,650x2,400x3,050 м
Масса: 5,5 т
