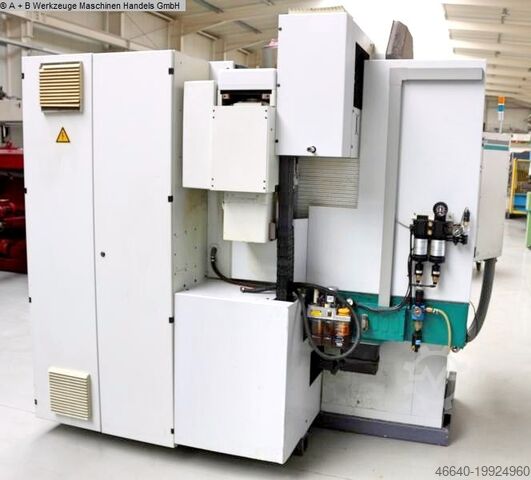

Обрабатывающий центр - вертикальный FEHLMANN PICOMAX 80 CNC 3/W

Описание

x-перемещение 700 мм
y-перемещение 315 мм
z-перемещение 495 мм
Частота вращения 50 – 9200 об/мин
Шпиндельный конус ISO SK 30 по DIN 69871 A
Выдвижение пиноли 178 мм
Стол: 1230 x 410 мм
Decjxab Uas Ed Ddcjwb
Макс. вес заготовки 250 кг
Т-образные пазы 7 x 12-H8
Диапазон подачи X+Y 9.000 / Z 4.000 мм/мин
Разрешение по осям X, Y, Z 0,001 мм
Расстояние шпиндель – стол 165 / 660 мм
Позиции в магазине инструмента 32
Макс. масса инструмента 3,0 кг
Время смены инструмента ок. 5,0 сек
Макс. диаметр сверления Ø 30,0 мм
Резьбонарезание M 24
Производительность фрезерования 100 см³/мин
Объем СОЖ 100 л
Управление TNC 415 B
Напряжение 3x 400 В
Общая потребляемая мощность 16,0 кВт
Масса станка ок. 3400 кг
Габариты Д-Ш-В: 2500 x 2500 x 2800 мм
состояние – хорошее / ухоженное (!!)

- в проверенном состоянии — видео работы станка -
?v=vISK1iCGZ_g

Комплектация:

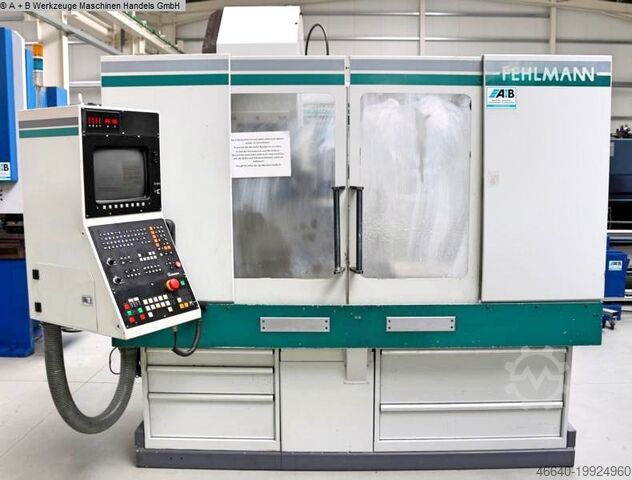

- Прочное обрабатывающее вертикальное центр
* вертикально-фрезерный и сверлильный станок с одностоечной конструкцией
* с интегрированным координатным столом
* головка станка регулируемая по высоте с выдвижной шпиндельной пинолью

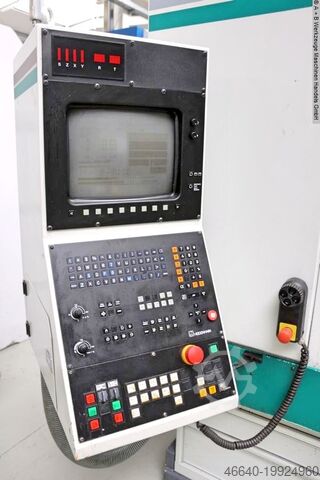

- CNC HEIDENHAIN система управления “TNC 415 B”, спереди слева
* включая отдельный пульт дистанционного управления
- электромоторная регулировка всех осей (X/Y/Z/W)
* ускоренная подача по всем 4 направлениям
* оси X+Y ... макс. 9.000 мм/мин
* ось Z ... макс. 4.000 мм/мин
* ось W ... макс. 4.500 мм/мин
- бесступенчатая регулировка оборотов ... 50-9200 об/мин

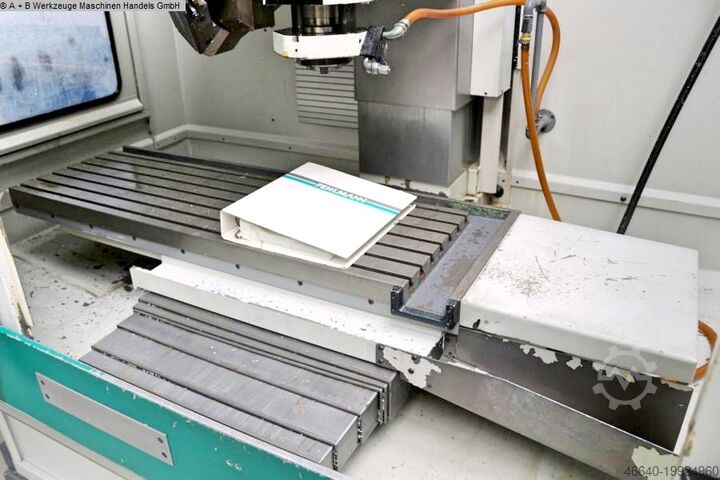

- тяжелый, прочный координатный стол с 7 Т-пазами
* защита поперечных направляющих — 2 телескопические стальные крышки
* ось X — ласточкин хвост
* ось Y — преднатянутые роликовые каретки на закаленной стальной рейке
* приводы осей через шариковинтовые пары
* с преднатянутыми двойными гайками
* и сервомоторы постоянного тока, встроенные непосредственно в ось шпинделя
* обе оси оснащены линейными шкалами (прямая система измерения перемещения)

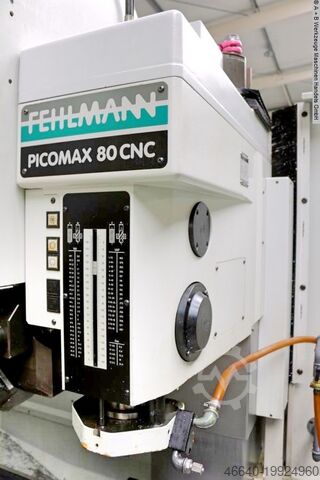

- CNC-управляемая головка станка (ось W = подачная ось)
* привод через DC-сервомоторы / зубчатый ремень и шарико-винтовую пару
* головка зажимается механически пакетами тарельчатых пружин
* для надежного и стабильного соединения между головкой и станиной
* фрезерный и сверлильный шпиндель в пиноли — необслуживаемый
* шпиндельная головка по DIN 2079 для инструмента SK 30

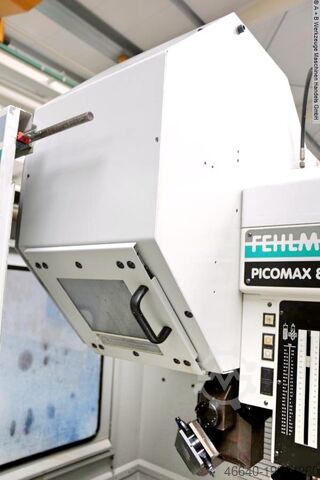

* инструментальный магазин на 32 позиции

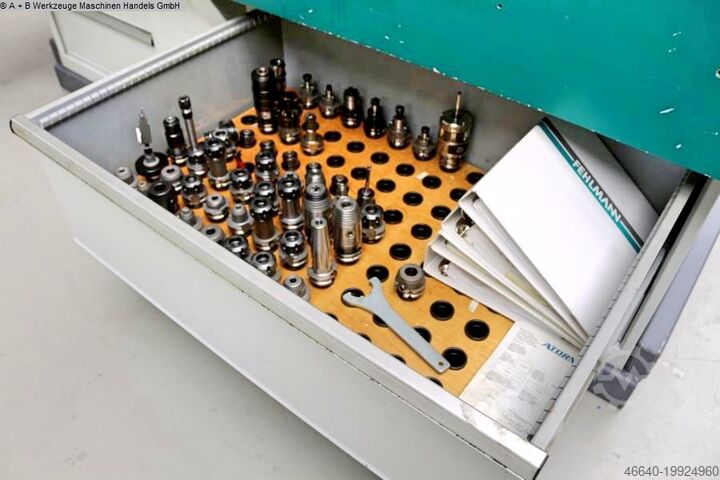

- станина с двумя ящиками для инструмента
* включая большое количество рабочих инструментов

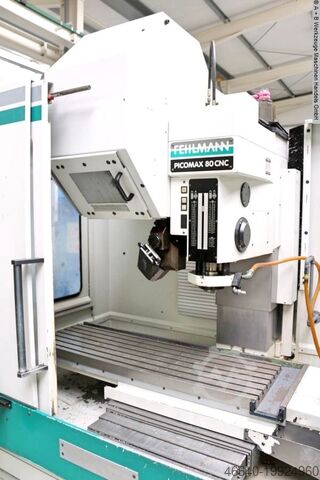

- рабочая зона с полной защитной кабиной
* с широко открывающимися дверями
- охлаждение с выносным баком
- автоматическая централизованная смазка VOGEL
* обслуживает направляющие, винты и приводы
- оригинальные инструкции по эксплуатации и перечень запчастей
