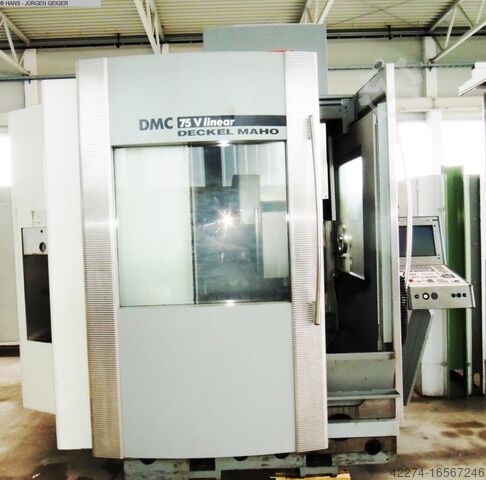

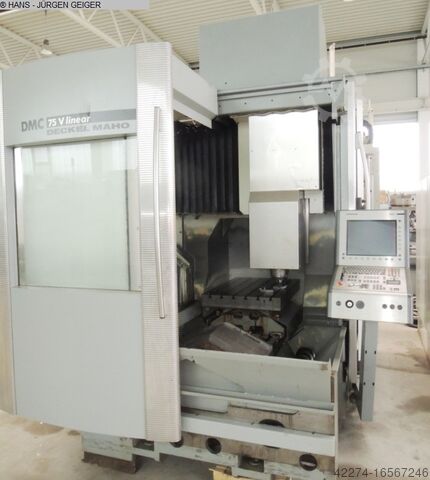

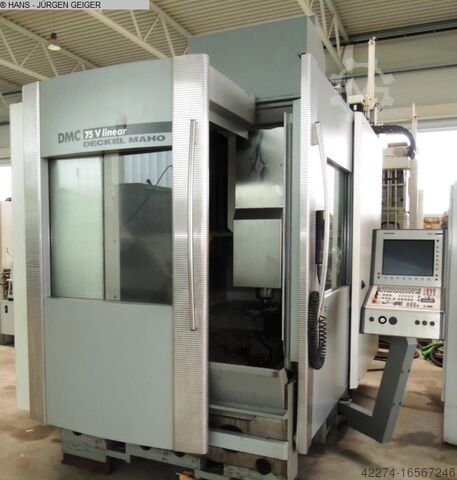

Обрабатывающий центр - вертикальный Deckel Maho DMC 75 V linear

Описание

x-путь 750 мм
y-путь 560 мм
z-путь 600 мм
Управление HEIDENHAIN iTNC 530
Общая потребляемая мощность 70 кВт
Вес машины ок. 11 000 кг
Занимаемая площадь ок. м
DECKEL MAHO
Вертикальный обрабатывающий центр с линейным приводом и
в портальном исполнении для максимальной точности, тип DMC 75 V linear
Год постройки 2005 № 27 298 48
_____
Рабочий диапазон: Продольный ход по оси X 750 мм
Вертикальный ход по оси Z 600 мм
Поперечный ход по оси Y 560 мм
Область зажима 950 x 650 мм
Макс. Нагрузка на стол ок. 1 000 кг
Высота заготовки (проход портала) макс. ок. 610 мм
Держатель инструмента HSK 63
Скорость вращения шпинделя 18 000 об/мин
Крутящий момент макс. 86/130 Нм
Время разгона/торможения шпинделя 3,2 с
Скорость подачи/скоростная подача по осям X /Y /Z макс. 90 000 мм/мин
Усилие подачи по оси XY / Z 11 000 / 9 500 Н
Ускорение оси X /Y /Z 15 / 12 / 18 м/с²
Мощность привода шпинделя S1/S6 25/35 кВт
Общий привод ок. 70 кВт - 400 В - 50 Гц
Вес ок. 11 000 кг
Принадлежности / специальное оборудование:
Данный тип станка представляет собой высокоточный вертикальный обрабатывающий центр
обрабатывающий центр в наиболее стабильной портальной конструкции с высокими скоростями вращения осей через линейные приводы.
скоростями через линейные приводы.
- 3-х осевое управление ЧПУ HEIDENHAIN типа iTNC 530 со всеми обычными опциями
опциями, циклами и подпрограммами, шкаф управления прилагается.
- Дисковый магазин для инструмента на 30 слотов (макс. Ø инструмента 100/140/200 мм x длина
макс. 300 мм, вес инструмента макс. 10 кг, время обработки от стружки до стружки 6 с ,
с контролем поломки сверла,
- Приемник BLUM для измерительного зонда RENISHAW, но измерительный зонд отсутствует
- Шпиндель KESSLER с охлаждением шпинделя, отдельный блок охлаждения для линейных приводов
приводы
Poc R Nc Ifst Hw Trjnopu
- Блок охлаждающей жидкости KNOLL и скребковый ленточный транспортер для стружки и насос
- Шкаф рабочей зоны с 2 раздвижными дверями, легко загружаемым столом и с
вращающимся окном.
Наработка шпинделя около 23 000 ч,
Вероятно, нет IKZ
Состояние : очень хорошее - готов к демонстрации в ближайшее время.
Доставка : возможна немедленно, со склада
Оплата : строго нетто - после получения счета-фактуры
