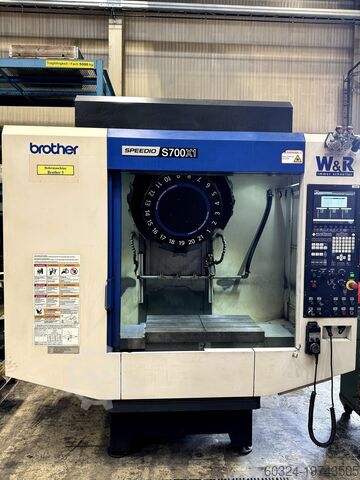

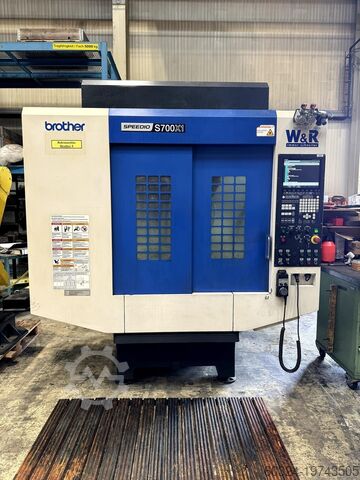

Обрабатывающий центр с ЧПУ BROTHER Speedio S700X1

Описание

Артикул: 10411
Производитель: BROTHER
Тип: Speedio S700X1
Год выпуска: 2016
Тип управления: ЧПУ

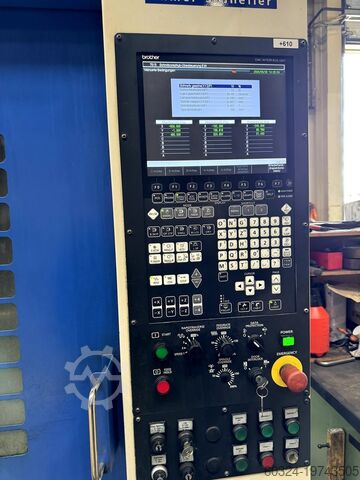

Система управления: BROTHER CNC
Место хранения: Хальберштадт
Страна происхождения: Германия
X-траектория: 700 мм
Y-путь: 400 мм
Z-образная траектория: 300 мм
Мощность привода главного шпинделя: 15,4 кВт
Диапазон частоты вращения главного шпинделя: 16 - 16 000 об/мин

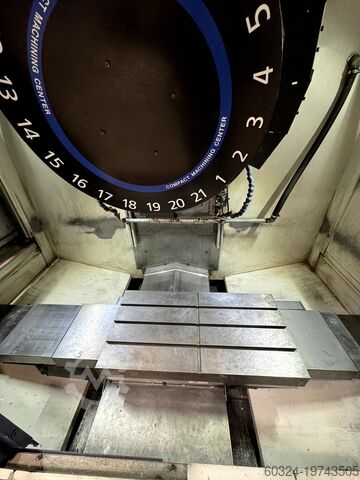

Зажимная поверхность стола: 800 x 400 мм
Расстояние между шпинделем и столом: 180 - 480 мм
Нагрузка на стол: 300 кг
Макс. Вес инструмента: 25 кг
Макс. Длина инструмента: 250 мм
Макс. Диаметр инструмента: 110 мм
Время смены инструмента: 0,8 с
Держатель инструмента: BT 30

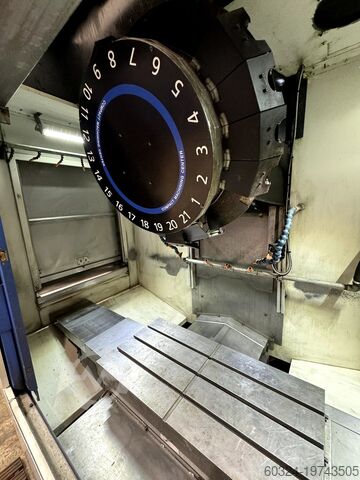

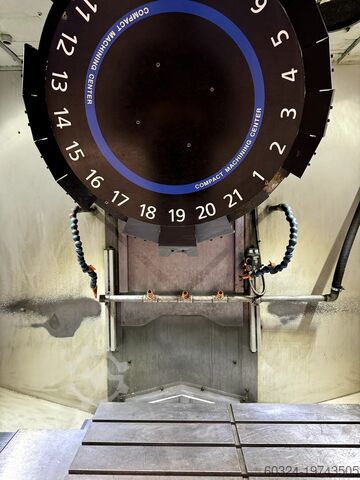

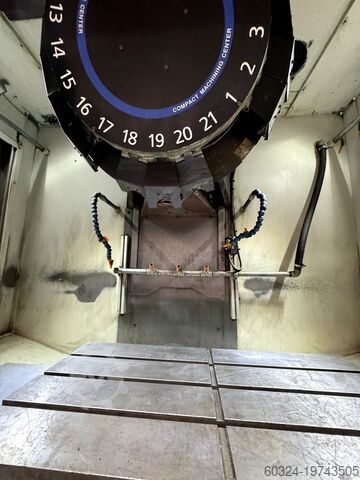

Магазин инструментов: 21 шт.
Скорости подачи по осям X/Y/Z: 10 000 - 20 000 мм/мин
Быстрое перемещение по оси X: 50 м/мин
Быстрая траверса по оси Y: 50 м/мин
Dwecow Iu Evo Ed Ddceb
Быстрая траверса по оси Z: 56 м/мин
Ускорение по оси X: 2,0 g
Ускорение по оси Y: 1,3 g
Ускорение по оси Z: 2,2 g
Время разгона: 0,30 сек
Длина станка: 2360 мм
Ширина станка: 2120 мм
Высота станка: 2500 мм
Вес станка приблизительно: 2,4 тонны

Дополнительная информация:
ШПИНДЕЛИ
Скорость: 6 000 об/мин
Время разгона: 0,11 с

ПРОИЗВОДИТЕЛЬНОСТЬ РЕЗКИ
Производительность сверления в алюминии: макс. 24 мм / F0,2
Мощность сверления в стали C45: макс. 18 мм / F0.1
Мощность нарезания резьбы в алюминии: макс. M22
Возможность нарезания резьбы в стали C45: макс. M14
Производительность фрезерования по алюминию: макс. 660 см³/мин.
Торцевая фреза: Ø 100 / глубина 2,2 мм / F=3000
Производительность фрезерования в стали C45: макс. 48 см³/мин.
Торцевая фреза: Ø 40 / глубина 2,5 мм / F=484

ВЫСОКОСКОРОСТНОЕ УСТРОЙСТВО СМЕНЫ ИНСТРУМЕНТА
Станции с логикой направления: 21
Время смены T - T: 0,8 секунды
Время смены C - C при n=10 000 об/мин и позиционировании XYZ: 1,4 секунды

Точность позиционирования: ± 0,006 мм
Точность повторения: ± 0,004 мм
Точность глубины резьбы: 0,05 мм

Расход воздуха: 45 л/мин
Давление воздуха: 0,5-0,6 МПа
Качество воздуха: 99% безводный

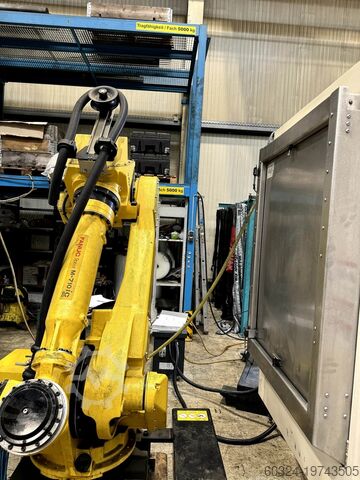

Включая робот / автоматику FANUC

Машина может быть проверена под напряжением.
