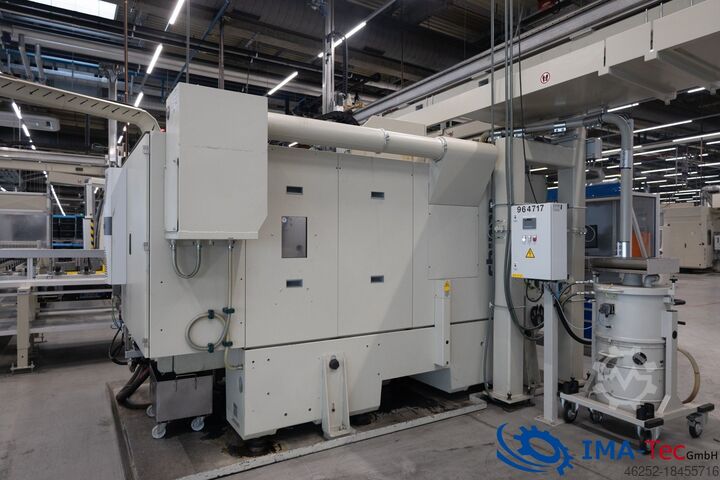

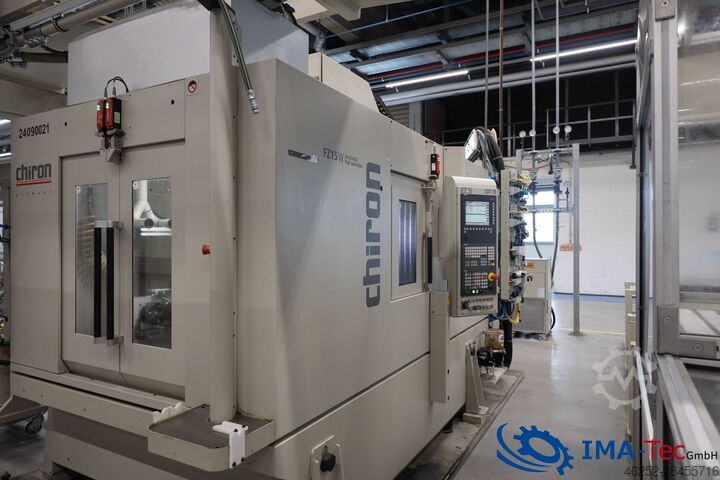

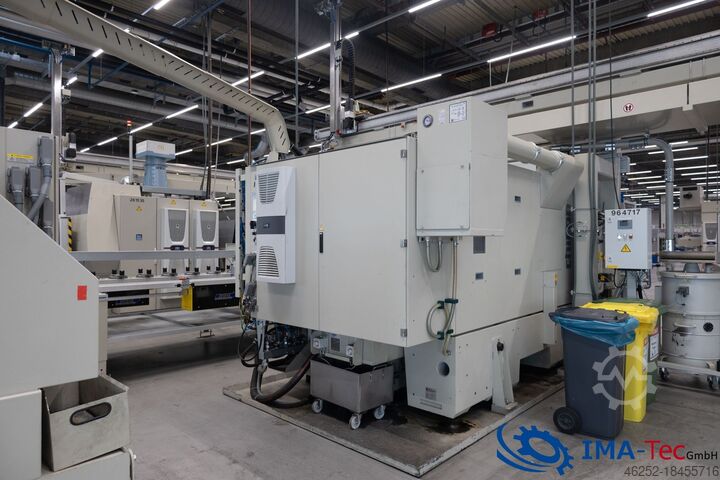

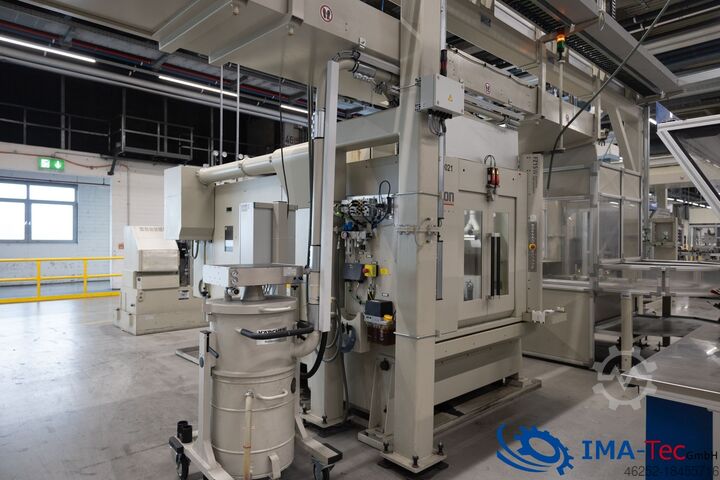

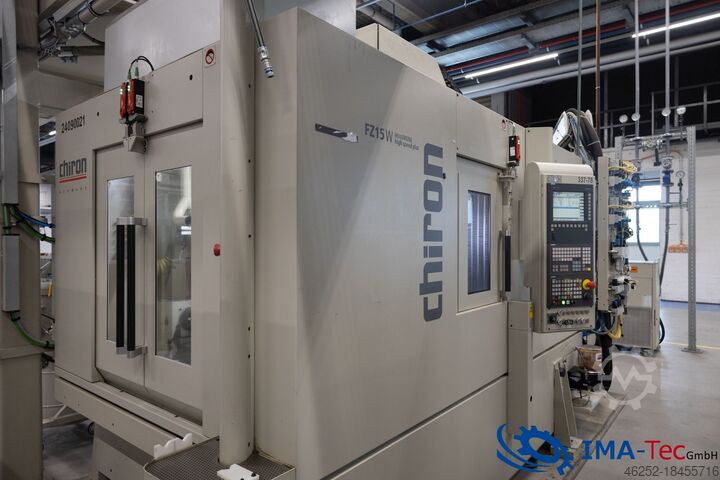

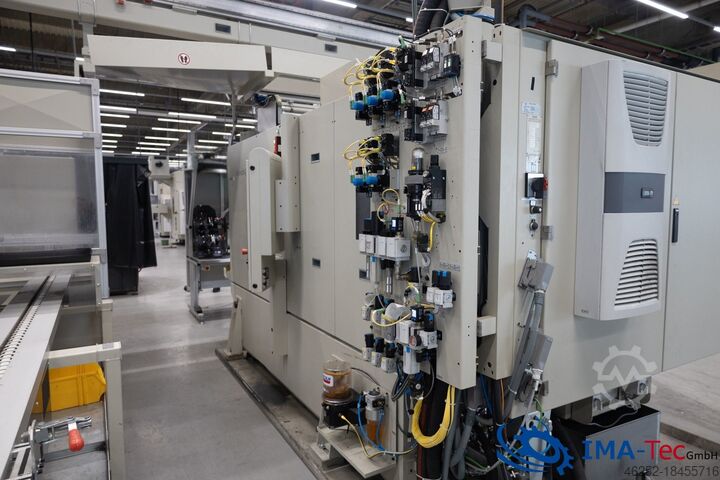

Обрабатывающий центр CHIRON FZ 15 W Magnum HS

Описание

Технические данные CHIRON FZ 15 W Magnum HS (немецкий)
Производитель: CHIRON
Тип: FZ 15 W Magnum HS
Общие характеристики:
Тип станка: Высокопроизводительный обрабатывающий центр с вертикальным шпинделем
Применение: Фрезерование и сверление для промышленного применения.
Система смены: высокоскоростной магазин корзин для быстрой смены инструмента
Автоматизация: дополнительная интеграция роботизированных систем или обработка заготовок для серийного производства
Главный шпиндель:
Скорость вращения шпинделя (макс.): 12 000 об/мин
Мощность шпинделя: 22 кВт
Крепление шпинделя: HSK-A 63
Крутящий момент: 95 Нм
Пути и оси движения:
Ось X: 730 мм
Ось Y: 400 мм
Ось Z: 425 мм
Ускоренный ход X/Y/Z: 75 / 75 / 75 м/мин
Длина подачи X/Y/Z: 730 / 400 / 425 мм
Скорость подачи X/Y/Z: 75 / 75 / 75 м/мин
Размеры стола и заготовки:
Ширина стола: 1060 мм
Высота стола: 430 мм
Длина стола: 1060 мм
Нагрузка на стол: 500 кг
Размер заготовки (макс.): 940 x 520 мм
Масса заготовки (макс.): 400 кг
Инструментальный магазин и обращение с ним:
Держатель инструмента: HSK-A 63
Ячейки для инструментов: 48 / 64
Диаметр инструмента: 78 мм (140 мм со свободными пространствами)
Макс. длина инструмента: 300 мм
Макс. вес инструмента: 10 кг
Время смены инструмента: около 0,9 с.
Время от чипа до чипа: примерно 2,1 с
Pec R Njvxigfoc Ifnspu

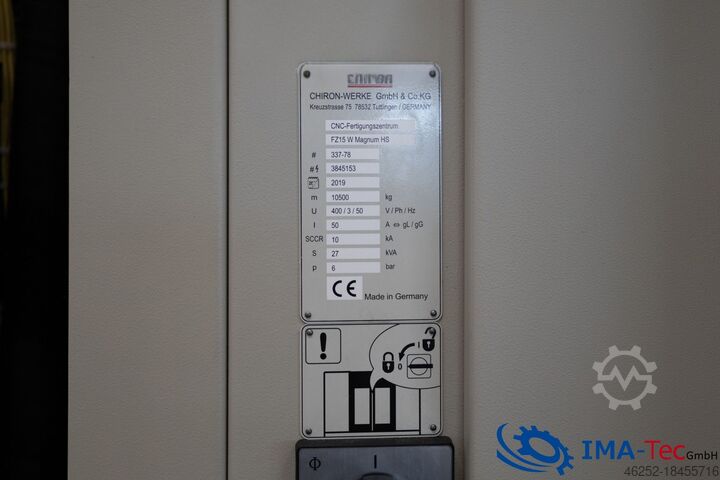

Электрические и эксплуатационные данные:
Входное напряжение: 400 В
Тип входного тока: Трехфазный
Рабочее давление подачи охлаждающей жидкости: 30/70 бар
Воздушное соединение: 6 бар
Размеры и вес:
Общая длина: около 6490 мм.
Общая ширина: около 2725 мм
Общая высота: около 2880 мм.
Общий вес: около 10,5 т.
