Обрабатывающий центр

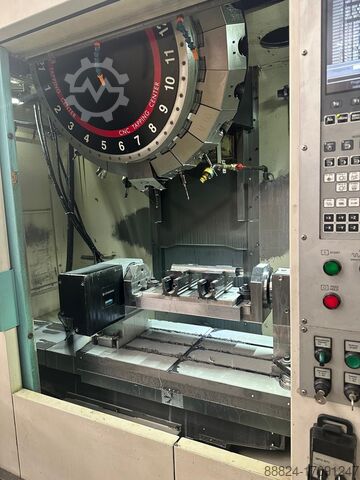

Обрабатывающий центр Brother TC-S2DN-O
Год выпуска
2013
Состояние
отличное состояние (б/у)
Отправить сообщение
Описание
- Количество осей: 4
ФРЕЗЕРНЫЙ ШПИНДЕЛЬ
- Тип держателя инструмента : BT30
- Мощность шпинделя : 7,4 / 4,9 [кВт]
- Скорость вращения шпинделя : 16.000 [об/мин]
ЛИНЕЙНЫЕ ОСИ
- Ходы по осям X/Y/Z : 700 x 400 x 300 [мм]
- Скорость быстрых перемещений (X/Y/Z) : 50 / 50 / 50 [м/мин]
- Скорость подачи на резание (X/Y/Z) : 10 / 10 / 20 [м/мин]
- Расстояние стол / шпиндель (мин./макс.) : 180 - 480 [мм]
СМЕНА ИНСТРУМЕНТА
- Авто. Тип сменщика инструмента : Зонтик
- Емкость магазина для инструментов : 21
Ppec Rjulwzto Nc Ifnou
- Время замены инструмента : 1,4 [сек]
СТОЛ
- Размеры стола : 800 x 400 [мм]
- Максимальный вес на столе : 250 [кг]
ИСТОЧНИК ПИТАНИЯ
- Напряжение питания : 220 [В]
- Общая установленная мощность : 9,5 [кВА]
ВЕС И РАЗМЕРЫ
- Площадь пола станка : 2.050 x 2.207 [мм]
- Высота машины : 2.592 [мм]
- Вес машины : 2.400 [кг]
ОБОРУДОВАНИЕ

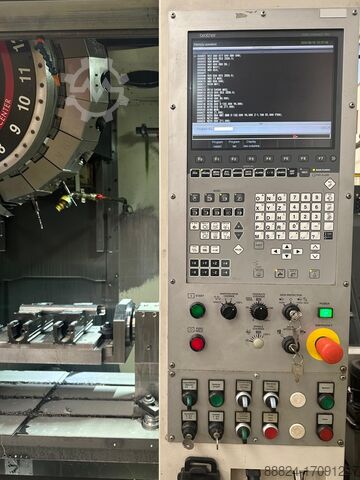

- ЧПУ : Brother CNC-B00
- Интерфейс: Ethernet / USB
- 3-цветная лампа состояния
- Подготовка к загрузке робота: правая сторона

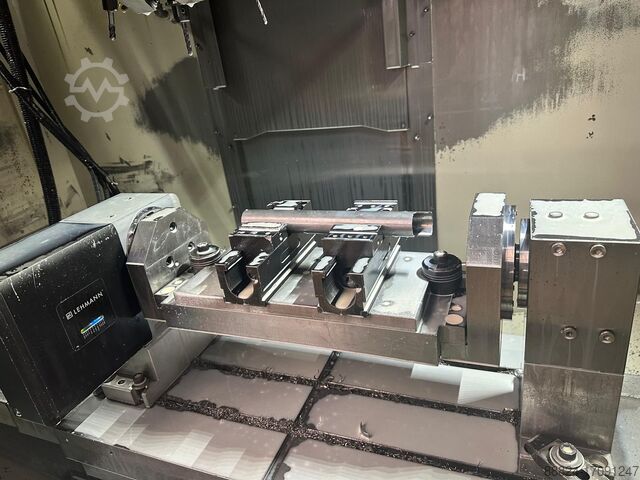

- Тип делителя: полная 4-я ось
* Производитель : LEHMANN EA-510
* Ход 4-й оси : 360 [°]
* Точность индексации 4-й оси : 0,001 [°]
* Высота центра : 150 [мм]
- РЕЗЕРВУАР ДЛЯ СОЖ

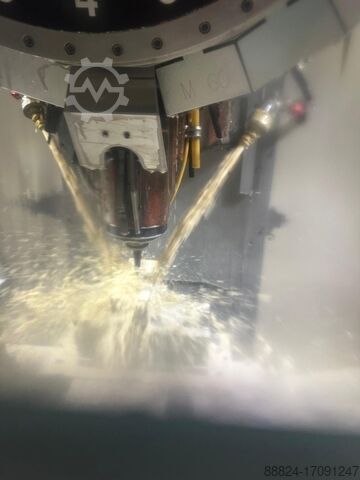

- Охлаждающая жидкость через шпиндель
* с насосом высокого давления : 15 [бар]
- Транспортер для стружки : Задний HAKUSAN
- Вытяжка масляного тумана : SARA UC1SD
- Электрический трансформатор : 400 / 220 [В]
Характеристики
Модель контроллера
CNC-B00
Производитель контроллеров
Brother
Максимальная скорость шпинделя
16 000 об/мин
Длина стола
800 мм
Ширина стола
400 мм
Скорость подачи по оси X
10 м/мин
Ход по оси X
700 мм
Ход по оси Y
400 мм
Ход по оси Z
300 мм
Быстрая подача по оси Y
50 м/мин
Подача по оси Y
10 м/мин
Скорость подачи по оси Z
20 м/мин
Быстрый ход по оси X
50 м/мин
Быстрая подача по оси Z
50 м/мин
Нагрузка на стол
250 кг
