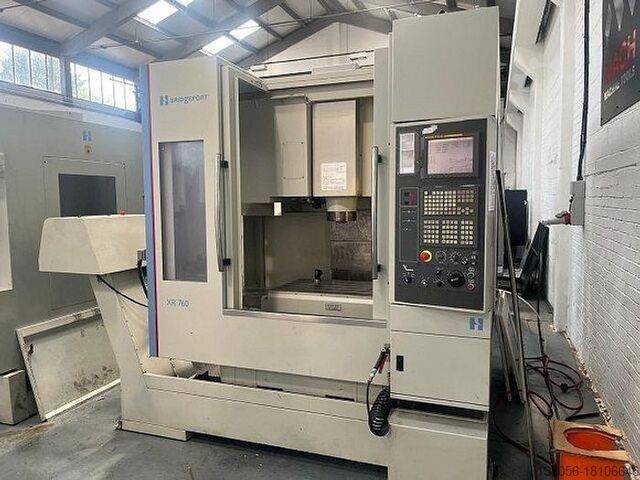

Хардинг Бриджпорт XR 760 Hardinge Bridgeport XR 760

Описание

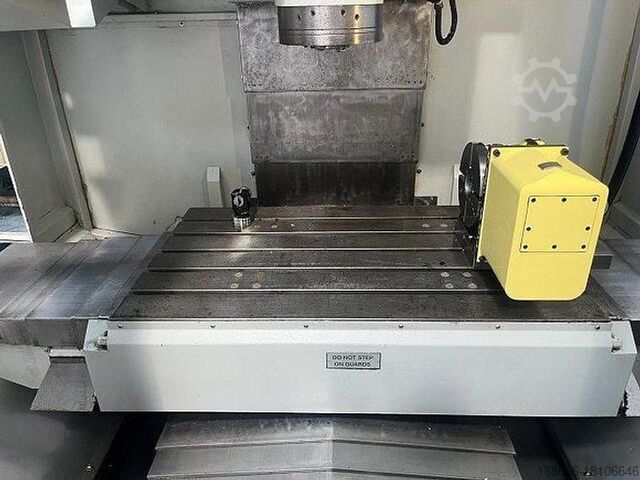

Hardinge Bridgeport XR760, выпущенный в 2007 году, с системой управления Fanuc 18iM, шпинделем 12 000 об/мин со сквозной подачей СОЖ, автоматической заменой инструмента на 30 инструментов и транспортером стружки. Ось X 760 мм, ось Y 610 мм, ось Z 610 мм. Рабочая поверхность 1000 x 600 мм, нагрузка на стол 900 кг, количество Т-образных пазов 5, размер Т-образного паза 18 мм, размер центра Т-образного паза 100 мм. Расстояние от поверхности стола до измерительной плоскости шпинделя 100–710 мм. Диапазон подачи (оси X и Y) 0,0025–20 м/мм. Диапазон подачи (ось Z) 0,0025–20 м/мм. Диаметр шарико-винтовой передачи и шаг (оси X и Y) 45 x 16 мм, ось Z 45 x 12 мм, шпиндель 12 000 об/мин, двигатель Fanuc, мощность в л.с. (S6 40%) 25 кВт, крутящий момент (S6 40%) 159,2 Нм, конус шпинделя BT 40, емкость магазина 30 инструментов, максимальный диаметр инструмента 125 мм (соседний карман) 80 мм, максимальная длина инструмента 300 мм, максимальный вес инструмента 7 кг, управление СОЖ и стружкой Удаление стружки Транспортер стружки, емкость бака для СОЖ 355 л, стандартная промывка, стандартный промывочный пистолет, стандартный режущий воздуходув, точность подачи СОЖ через шпиндель - ISO 230-2. Позиционирование - A 0,010 мм, повторяемость - R 0,004 мм, размер станка, размеры станка (ШxГ) 2528 x 3000 мм. Электропитание (вход) — сбалансированное 3-фазное 50 или 60 Гц, мощность 25 кВА, напряжение, сжатый воздух (давление/расход) 4,9 куб. фут/мин, расход охлаждающей жидкости на резце 160 л/мин. Давление охлаждающей жидкости через шпиндель 20 бар (стандартно) Промывка 140 л/мин

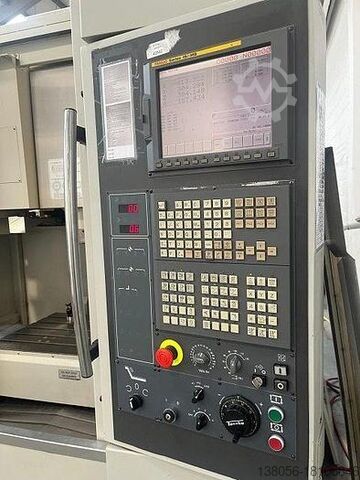

Управление: Fanuc 18iM
Характеристики: перемещение X 760 Y 610 Z 610 мм | 12000 об/мин | BT40
Принадлежности: 30-инструментальный быстрый ATC и транспортер стружки
Название станка: Hardinge Bridgeport XR 760
Ppoc R Ncsvkwk As Ifnou
Рапид: автоматический режим (оси X и Y) 43 м/мм. автоматический режим (ось Z) 36 м/мм
