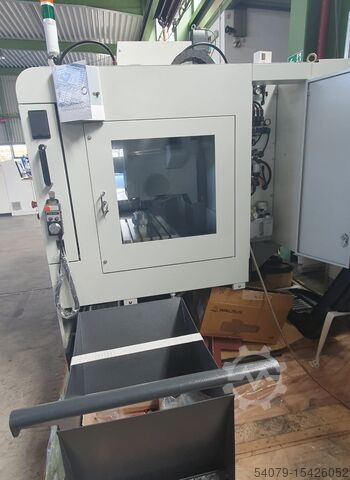

Обрабатывающий центр FIRST MCV 300

Описание

ТОЛЬКО В ТЕЧЕНИЕ КОРОТКОГО ВРЕМЕНИ! СПЕЦИАЛЬНАЯ ЦЕНА!

Обрабатывающий центр с ЧПУ с управлением по траектории SIEMENS 828D SHOPMILL.
Прочная литая конструкция из миханита, плоские направляющие из турцита и подшипниковые поверхности с ручной шлифовкой.
С прочными закаленными и шлифованными плоскими направляющими и прямыми приводами по осям.

С прочным литым корпусом из миханита, плоскими направляющими из турцита и подшипниковыми поверхностями, обработанными вручную.

С прочными закаленными и шлифованными плоскими направляющими и прямыми приводами на осях.

Технические данные:

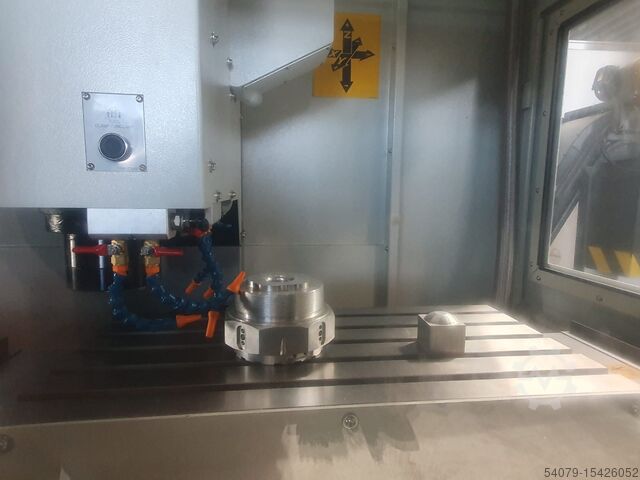

СТОЛ
Поверхность стола 700 x 350 мм
Высота стола от пола 835 мм
Т-образные пазы 16 мм x 63,5 мм / 4 шт.
Вес заготовки не более 350 кг

Траектории перемещения:
X 610 мм
Y 355 мм
Z 460 мм
Расстояние от центра шпинделя до поверхности колонны 415 мм
Расстояние шпиндель/стол мин. 70 мм / макс. 530 мм

ШПИНДЕЛЬ
Держатель шпинделя SK 40 / DIN 69871 (затяжной болт: DIN 69872)
Скорость вращения шпинделя бесступенчатая регулировка 8000 об/мин
Двигатель привода шпинделя Siemens: 7,5 / 11,0 кВт

AXIS FEED, цифровые двигатели подачи, прямые приводы

Все 3 двигателя подачи монтируются непосредственно на фланец. Привод без зубчатого ремня!
Производитель шариковинтовых пар: HiWiN

Ось X
Двигатель подачи: Siemens
ШВП: Ø 32 x 10; C 5

Ось Y
Двигатель подачи: Siemens
Шариковый винт: Ø 32 x 10; C 5

Ось Z
Двигатель подачи: Siemens
Шариковый винт: Ø 32 x 10; C 5

СКОРОСТИ ПОДАЧИ:
Быстрое перемещение: 20 м/мин. для осей X и Y, 18 м/мин. для оси Z
Скорость подачи: X - Y: 1-10 м/мин.

ТОЧНОСТЬ
Позиционирование: (в пределах 300 мм) +/- 0,005 мм
Точность повторения: +/- 0,004 мм

СМЕНА ИНСТРУМЕНТА
Держатель инструмента: DIN 69871 с затяжным болтом DIN 69872

Стандартная система смены: устройство смены дисков без кронштейна
Вместимость: 10 инструментов
Время смены: ок. 20 секунд макс.
макс. вес инструмента: 7,0 кг
наибольший диаметр инструмента: 93 (120) мм
макс. длина инструмента: 300 мм

ПОДАЧА ВОЗДУХА
Необходимое давление: 6,5 бар
Расход воздуха: 300 л/мин.

Стандартные принадлежности:

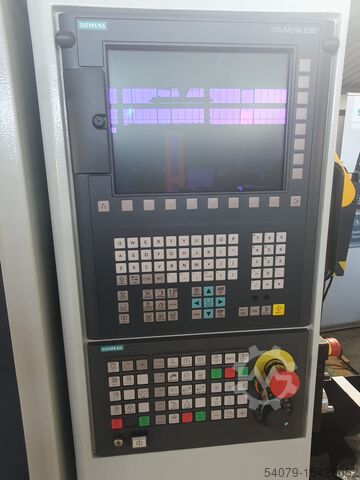

- Система управления ЧПУ SIEMENS 828 D с пользовательским интерфейсом "SHOPMILL"
- Большой выбор циклов фрезерования и сверления
- Цикл обработки контурных карманов / контурных штифтов с островками и т. д.
- Графические функции
- Управление инструментами
- Пользовательская CF-карта на передней панели управления
- Интерфейс RS 232 C
- Интерфейс USB на передней панели управления
- RCS-Commander: передний интерфейс ETHERNET для ноутбука
- 100 Мбит/с. TCP / iP ETHERNET-интерфейс для подключения к корпоративной сети
- Портативный электронный маховик
- Нарезание резьбы без компенсационного патрона (Ridgid Tapping)
- Ориентация шпинделя
- Цветной экран (LCD) 10,4"
- Ручное управление по всем 3 осям
- Полуавтоматический с ручным управлением подачей
Dec Ed Dder A Eufscowb
- Автоматический с функцией цикла, работа с ЧПУ без знания ЧПУ
- Программирование ISO
- Связывание программ циклов и программ ISO
- Большая память для созданных программ
- Полная кабина (CE)
- Теплообменник для шкафа управления
- Автоматический зажим инструмента
- Автоматическая смена инструмента с 10 инструментами
- Продувка шпинделя
- Система охлаждения, включая маслоотделитель
- Автоматическая центральная смазка
- Рабочий свет
- Электронный маховик для всех 3 осей
- Соответствие CE, фильтр ЭМС
- 24 месяца полной гарантии Siemens "RSV"
- Двухцветное лакокрасочное покрытие: белый RAL 7035, черный RAL 7021
