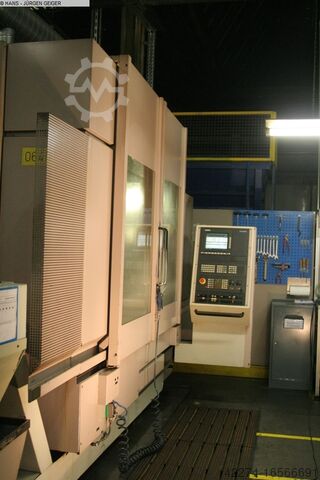

Обрабатывающий центр - вертикальный SW BA 18

Описание

x-путь 500 мм
y-путь 350 мм
z-путь 350 мм
Общая потребляемая мощность 15 кВт
Вес машины ок. 6 тонн
Занимаемая площадь ок. м
Размер стола 600 x 375 мм каждый
Продольный путь фрезерной каретки (ось X) 500 мм каждый
Поперечный путь фрезерной каретки (ось Y) 350 мм
Вертикальный ход фрезерной каретки (ось Z) 350 мм
Высота установки под вертикальный шпиндель 100/450 мм
Выступ вертикальной головки 390 мм
Держатель шпинделя (69872) SK 40p
Pjc R Ncot Hwqdo Ifnopu
Переменная частота вращения шпинделя 20 - 10 000 об/мин
Производительность сверления в стали St 60 ок. 28 мм
Объем фрезерования ок. 150 м³
Подача по всем 3 осям или быстрая траверса максимум 0 - 25 000 мм/мин
Привод шпинделя 6/9 кВт
Система ЧПУ SINUMERIK 840 C для 3 осей с экраном и всеми стандартными
обычными подпрограммами и опциями, встроенными в управление челночным столом
2 стола, установленные рядом друг с другом, фиксированные, с зажимными пазами, грузоподъемность 2 x 400 кг

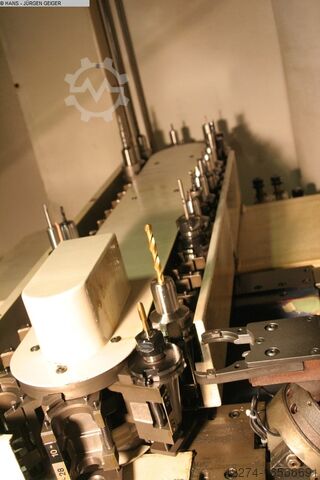

Автоматическое устройство смены инструмента, установленное над шпиндельной бабкой, с 36 позициями инструмента, время смены инструмента ок. 4,5 сек. = время смены стружки на стружку, доступны различные инструменты
Размер инструмента: макс. Ø 63/120 x 250 мм, макс. вес ок. 4 кг
Полная обшивка рабочей зоны по всему периметру с раздвижными дверями спереди и по бокам
Система подачи СОЖ объемом 400 литров с транспортером для стружки, ленточным фильтром и фильтром тонкой очистки, а также для внутренней подачи СОЖ через инструмент (IKZ)

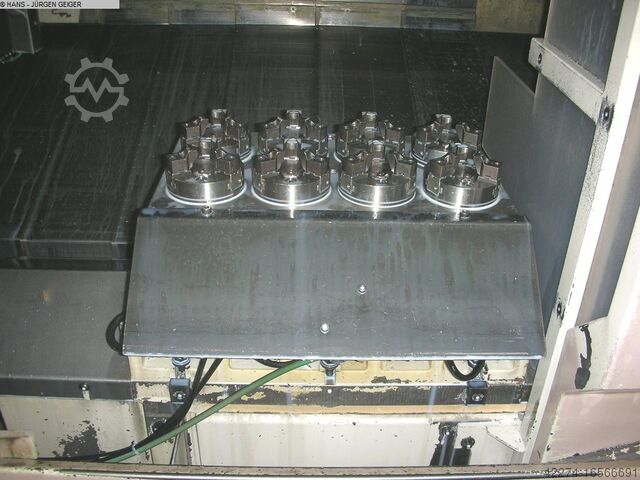

2 зажимных устройства с 8-ми кулачковыми патронами каждое, с пневматическим приводом, зажим Ø ок. 50 мм,
Это очень быстрый и гибкий обрабатывающий центр для сложных фрезерных и сверлильных работ для средних и крупных серий.
Состояние: хорошее или очень хорошее - готов к демонстрации под напряжением
