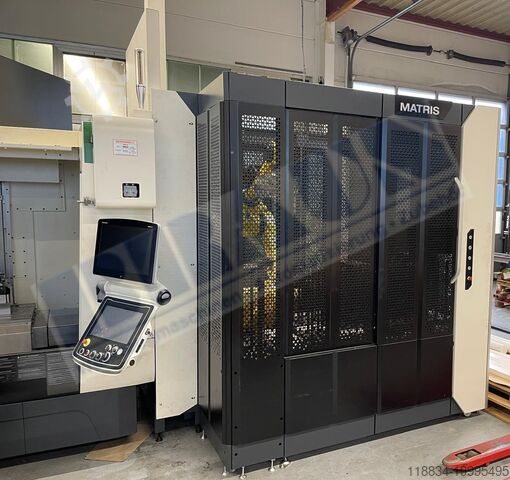

Вертикальный обрабатывающий центр с Matris DMG MORI NVX5100 2nd mit Matris Roboter

Описание

Тип станка: вертикальный обрабатывающий центр с ЧПУ
Модель: NVX5100 2-я с роботизированной ячейкой Matris
Производитель: ДМГМОРИ
Органы управления: DMG MORI Celos
Год постройки/Иб: 2019/2022
Местоположение: Германия

Технические данные
Диапазон перемещения по оси X около 1050 мм.
Ось Y ок. 530 мм.
Guoc Eexch Niod Ddcsg
Ось Z примерно 510 мм.
Размер стола ок. 1350х600 мм.
Вес заготовки макс. 1200 кг.
Скорость макс. 12 000 об/мин.
Двигатель шпинделя около 37/22 кВт
Количество позиций инструмента около 30.
Ускоренный ход ок. 30 м/мин.
Конус розетки ок. BT40.
Сжатый воздух, л/мин около 5, 300 бар, л/мин.
Потребляемая мощность около 45 кВА.
Площадь пола Д х Ш х В около 3,1 х 2,85 х 2,6 м.
(без конвейера для стружки, без робота)
Вес машины около 7300 кг.

Главный привод с повышенным крутящим моментом — конус держателя инструмента для держателя инструмента BT-40 —
Инструментальный магазин на 30 мест (#40) - Дверца для инструментального магазина - Навесной ленточный конвейер, в том числе 2 внутренних
Шнековый конвейер и барабанный фильтр - I/F для системы СОЖ высокого давления 70 бар, Knoll/Interlit -
Механический интерфейс для сепараторов масляного тумана (всасывающее отверстие, Ø 200 мм) - маслоотделитель - датчик шпинделя -
Измерительная система с оптической передачей сигнала, Renishaw OMP60 + регулятор заготовки - тактильная измерительная система с датчиком стола,
Магнешка + регулятор инструмента (только длина инструмента) - Сигнальная лампа (красная, желтая, зеленая, синяя) - Автоматическая дверь
справа - I/F для гидравлического зажимного устройства (два контура зажима) - контроль положения заготовки (2
схема) - Интерфейс EtherNet I/P - Интерфейс для подключения робота (EtherNet/IP), необходим интерфейс EtherNet/IP -
Высота стойки 200 мм - установлен водно-гликоохладитель рабочего шпинделя №40 - 10 дополнительных М-команд
- MPC (Контроль защиты станка) - MVC (Контроль вибрации станка) - Фрезерование карманов и островков -

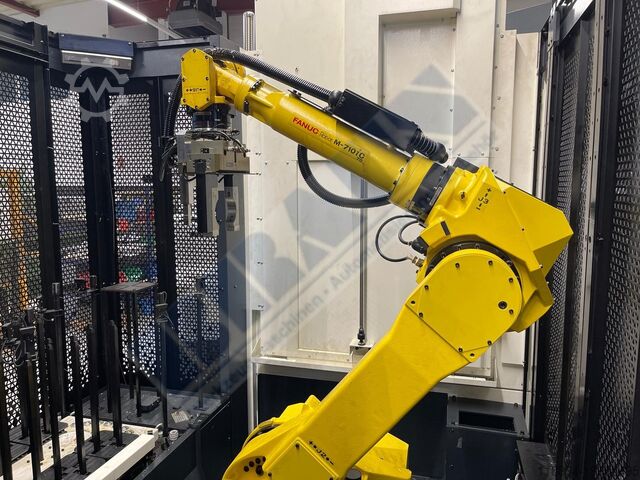

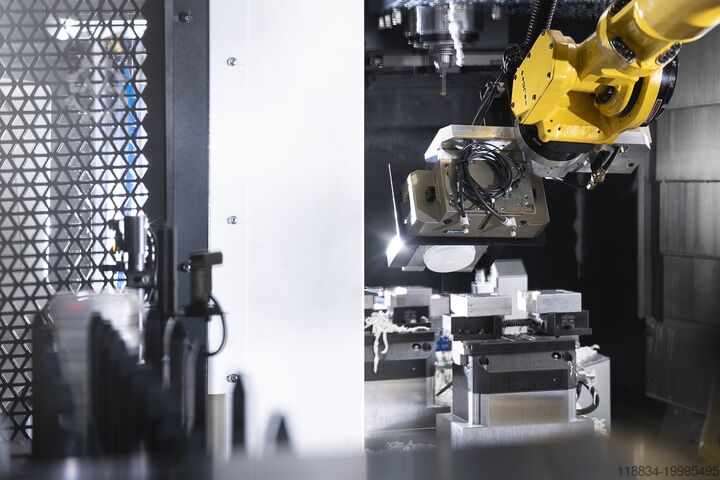

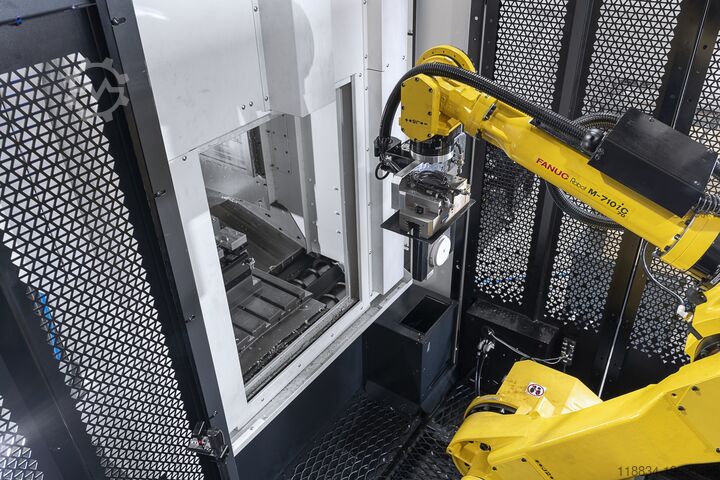

Быстрые фиксированные циклы - вращение системы координат - Пакет манипуляций MATRIS (хранилище заготовок 14 станций Ø150 мм) - Робот: FANUC M710iC/70, для заготовок до 20 кг
