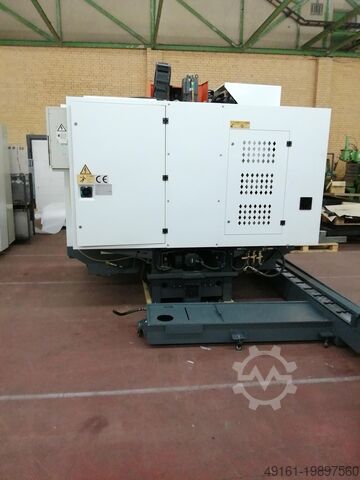

Вертикальный обрабатывающий центр PRIMINER VF-Mill ECO 1000

Описание

Стандартная комплектация:

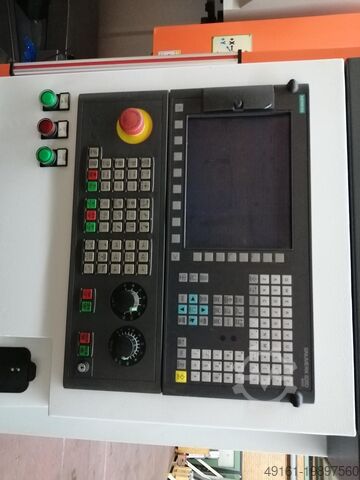

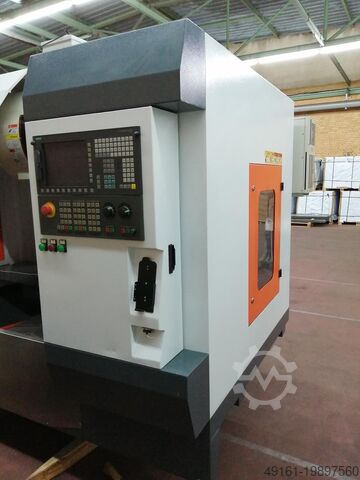

• ЧПУ Siemens 828 D, PPU241 с 10,4" ЖК-монитором
• Электронное ручное колесо (MPG)
• Направляющие Rexroth во всех трех осях
• Шариковинтовые пары класса C3 от PMI или HIWIN
• Телескопические кожухи на всех осях

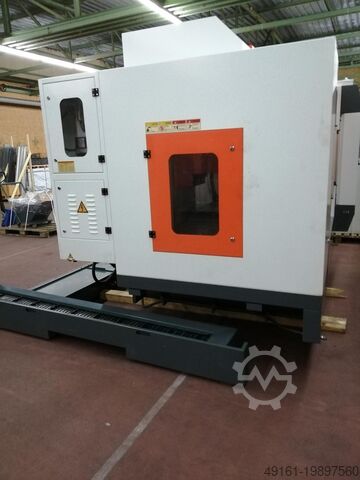

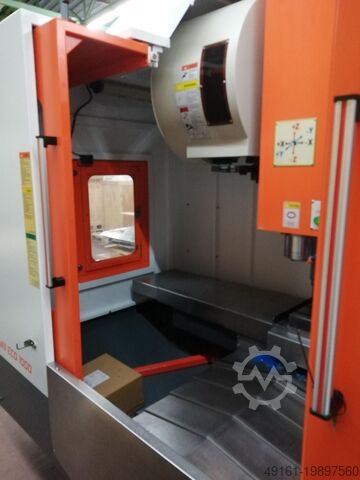

• Полностью закрытый защитный кожух станка

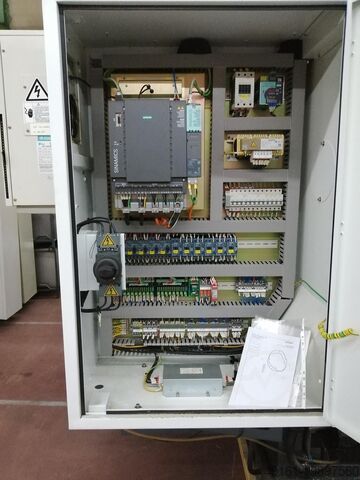

• Теплообменник для шкафа управления
• Нарезка резьбы без компенсационных патронов
• USB, CF-карта, Ethernet
• Двухрычажный автоматический сменщик инструмента на 24 позиции

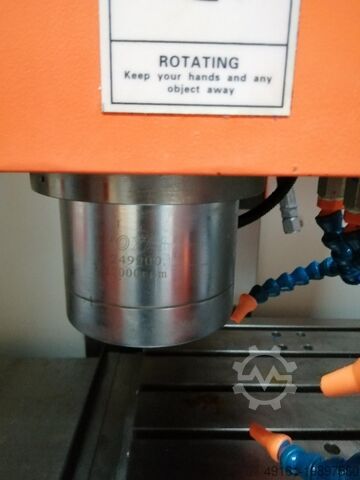

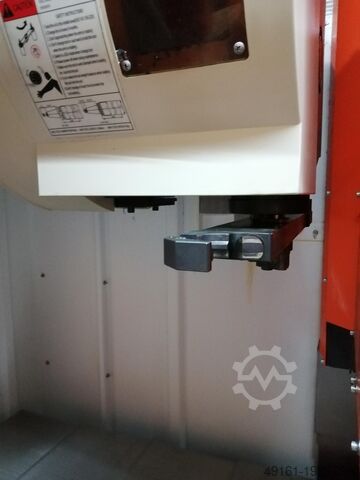

• Главный шпиндель с ременным приводом, макс. 10.000 об/мин
• Варианты шпиндельного зажима: BT 40
• Автоматическая система смазки
• Система охлаждения

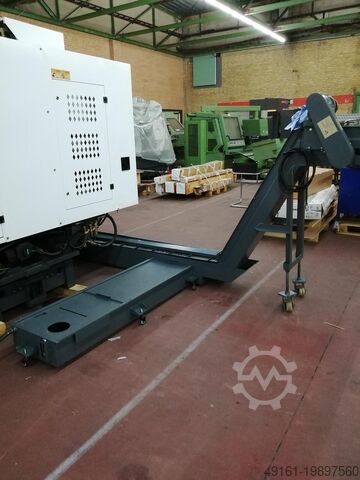

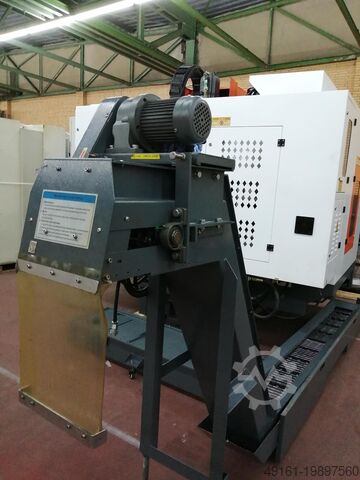

• Система промывки стружки
• LED-освещение рабочей зоны
• Индикатор окончания программы
• Ящик для инструмента
• Регулируемые опоры и анкеры
• Воздушный пистолет
• Блокировка двери безопасности
• Эксплуатационная документация

Технические характеристики:

Главный серводвигатель шпинделя: 9/22 кВт
Скорость вращения шпинделя: 10.000 об/мин, ременной привод
Конус шпинделя: BT 40
Диаметр шпинделя: 120 мм

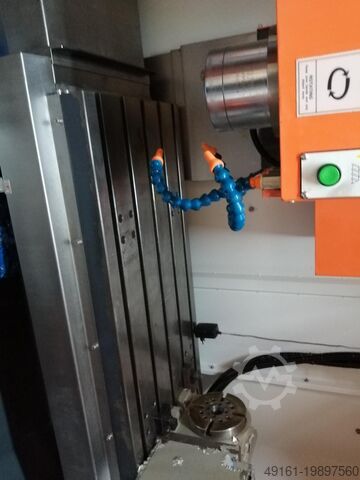

Размеры стола: 1100×500 мм
Макс. нагрузка на стол: 700 кг
Т-образные пазы: 18 x 5 x 100 мм
Расстояние шпиндель/поверхность стола: 100 ~ 650 мм
Расстояние центр шпинделя/кожух оси Z: 550 мм
Ходы по осям X/Y/Z: 1020×520×550 мм
Быстрые перемещения по осям X/Y/Z: 30 (опц. 48) м/мин
Максимальная рабочая подача: 1–12.000 мм/мин
Магазин инструмента: 24 (16) позиций
Макс. длина инструмента: 300 мм
Макс. диаметр инструмента: 80/ (120 мм при свободном соседнем месте)
Макс. вес инструмента: 8 кг

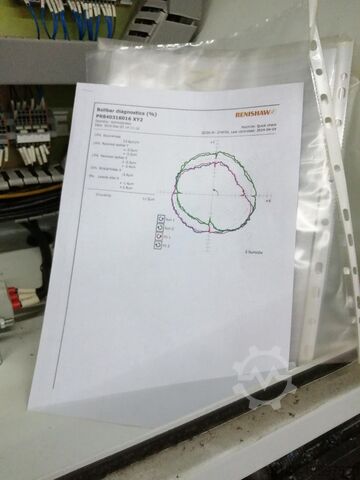

Точность позиционирования: +/- 0,005 мм/300 мм
Повторяемость: +/- 0,005 мм
Электропитание: 380В+/-10 %, 3Ф, 50 Гц
Габариты (Д x Ш x В): 2850 x 2175 x 2850 мм (высота с кабель-каналом на макс. высоте оси Z)
Вес: 5500 кг

Опциональное оборудование:
• Главный шпиндель 12.000 об/мин
• SK 40 (DIN 69871/72), опционально BT 40 или HSK A 63
• Высокопроизводительный шпиндель с гибридным подшипником
• Очень тихий ход для низкого уровня шума
Dec Ed Ddjw Uih Eocowb
• С дополнительным масляным охлаждением (опционально) — высокостабильная температура

ИКЗ / охлаждение через шпиндель 20 бар

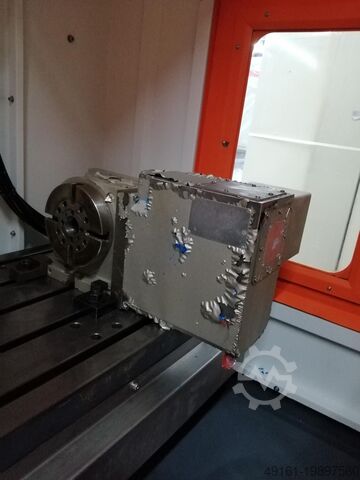

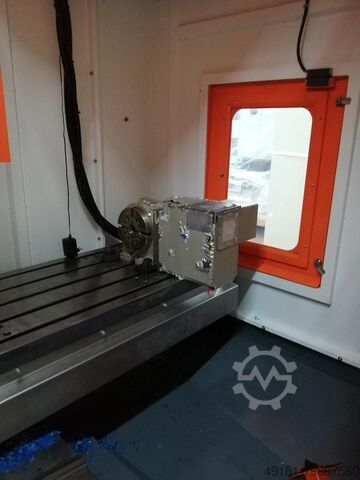

4-я ось Ø 125 мм с пневматическим зажимом
• Осевая и радиальная опора стола
• Предварительно нагруженные подшипники — чрезвычайно высокая нагрузка даже при тяжелом резании
• Класс защиты IP65
• Быстрые обороты при высокой точности
• Крупногабаритная червячная передача и сквозное отверстие

Диаметр стола: Ø 125 мм
Диаметр центрального отверстия стола: Ø 35H7 мм
Внутренний диаметр втулки: –
Диаметр сквозного отверстия: Ø 25 мм
Высота центра (при вертикальном монтаже): 110 мм
Высота стола (при горизонтальном монтаже): 152 мм
Ширина Т-образных пазов стола: 12H7 мм
Ширина направляющей: 14h7 мм
Минимальное разрешение: 0,001 градуса
Точность позиционирования: 40 сек.
Повторяемость: 4 сек.
Система зажима (пневмо): 5 кг/см²
Усилие зажима: 13 кг-м
Модель сервомотора:
Fanuc: α2i / β4is, конический вал
Mitsubishi: HF-75 / 105, конический вал
Передаточное число: 1:60
Макс. скорость вращения (Fanuc α): 83,3 мин⁻¹
Макс. допустимая нагрузка:
• Вертикальная позиция: 50 кг
• С задней бабкой: 100 кг
• Горизонтальная позиция: 100 кг
• Собственный вес (без серводвигателя): 34 кг
