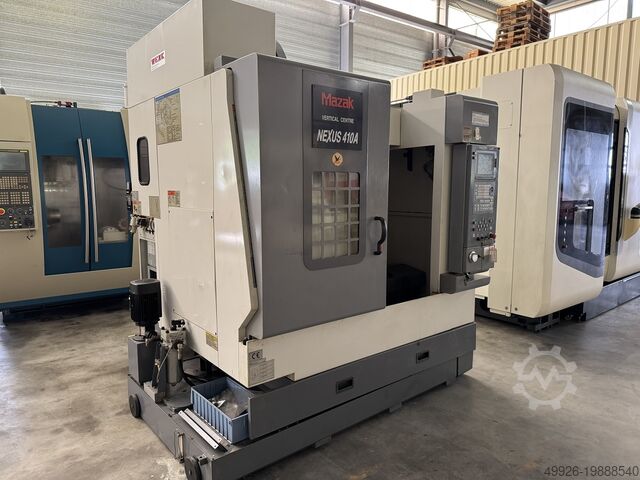

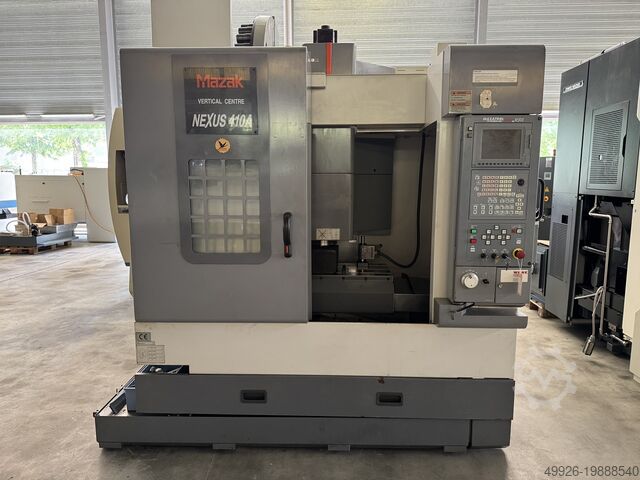

вертикальный обрабатывающий центр Mazak Nexus VCN-410A

Описание

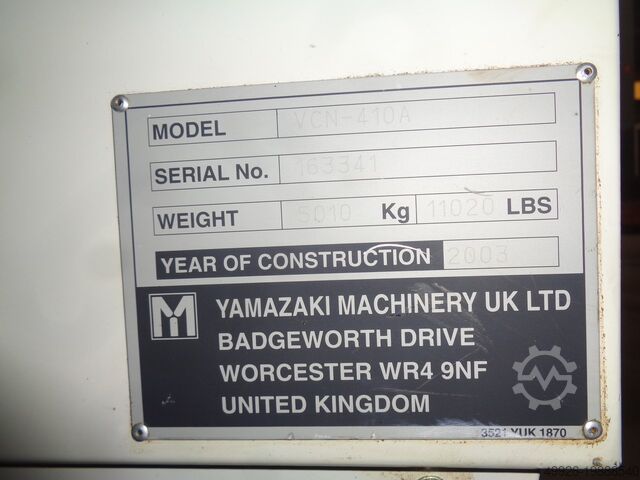

Страна производства: Великобритания
Напряжение: 400 В, 3-фазное, 50/60 Гц, макс. 58A
Габариты: 200x260x250 см
Собственный вес станка: 5010 кг

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметры
Размеры стола: длина 900 мм / ширина 410 мм
Перемещение по осям: X – 560 мм, Y – 410 мм, Z – 510 мм
Расстояние между торцом шпинделя и рабочей поверхностью стола: мин. 150 мм, макс. 660 мм
Расстояние от центра шпинделя до стойки: 540 мм
Максимальная нагрузка на стол: 500 кг

Шпиндель
Частота вращения: 40 – 12 000 об/мин
Мощность (5 мин): 18,5 кВт
Мощность (10 мин): 15 кВт
Мощность (30 мин): 10 кВт
Постоянная мощность: 7,5 кВт

Подачи
Быстрая подача: 36 000 мм/мин
Рабочая подача: 1–8 000 мм/мин

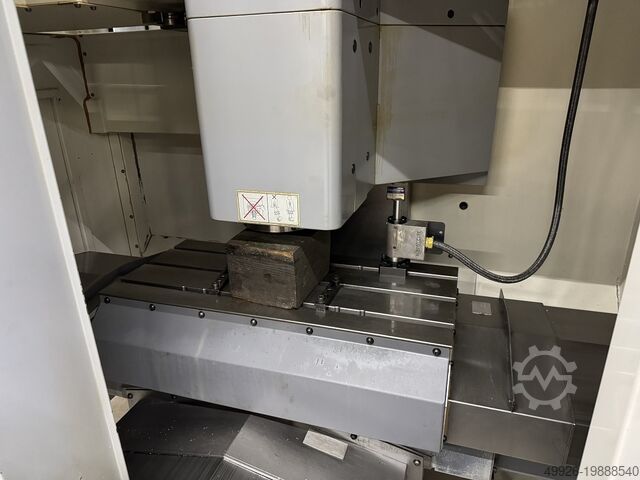

Стол
Размеры: 900x410 мм
T-образные пазы (ISO R299): 18 мм / Количество: 3 / Расстояние между пазами: 125 мм
Допустимая нагрузка: 500 кг
Dwjc Edow T Tp Ro Ddceb
Высота стола от уровня пола: 780 мм

Магазин инструментов ATC
Количество инструментов: 30 шт
Выбор инструмента: произвольный выбор позиции; автоматический двухсторонний поиск

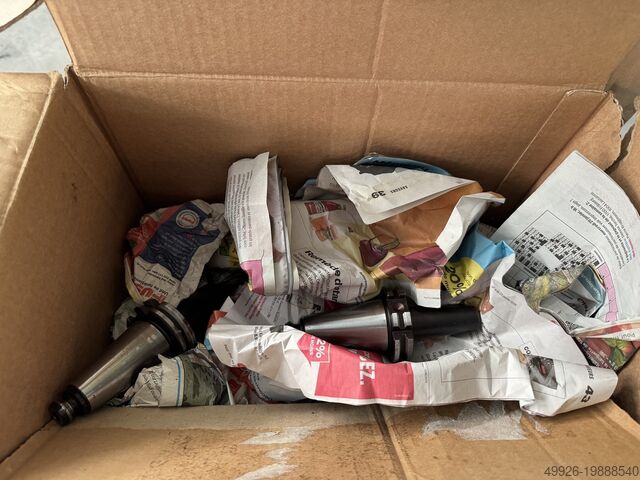

Посадка инструмента: MAS BT-40
Макс. диаметр инструмента в магазине: Ø80 мм (без соседнего инструмента: Ø125 мм)
Макс. вес инструмента: 8 кг
Максимальная загрузка магазина: 120 кг
Макс. длина инструмента: 350 мм
Время смены инструмента: 2,9 сек (от стружки до стружки)

Бак для смазывающей жидкости: 1,8 л
Резервуар для смазки подачи: 260 см³
Резервуар для охлаждающей жидкости шпинделя: 16 л
Гидравлический бак: 460 см³
Бак охлаждающей жидкости: 200 л

Сжатый воздух: 0,5–0,9 бар
Производительность: 200 л/мин

Вся представленная техническая информация приведена без обязательств и может содержать ошибки или неточности.
