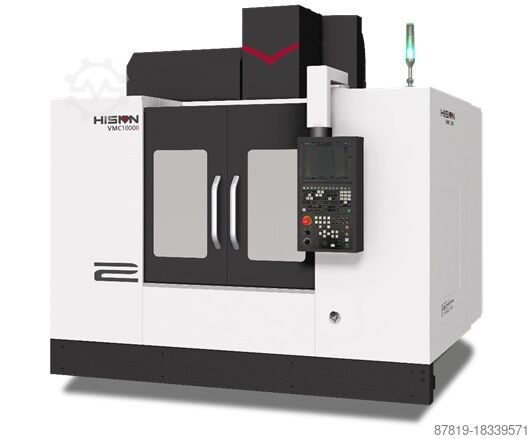

Вертикальный обрабатывающий центр Haitian V10

Описание

V10

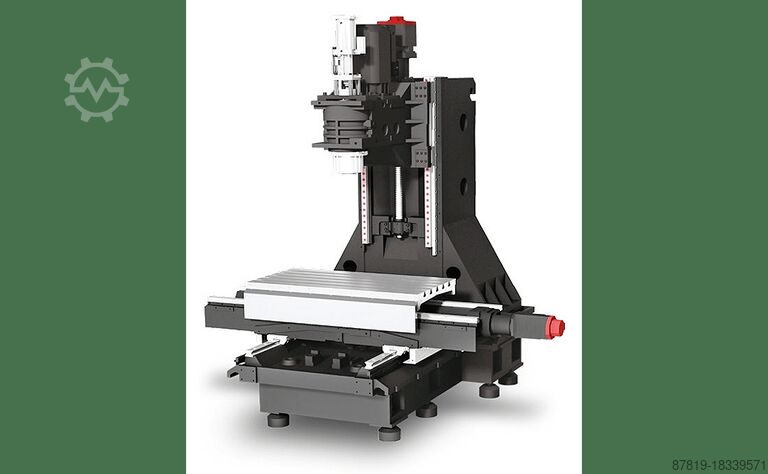

Вертикальный прецизионный обрабатывающий центр с крестообразным столом

Технические характеристики машины:

Система управления: FANUC 0i-MF

Ходы:
X-ось: 1 000 мм
Y-ось: 600 мм
Z-ось: 600 мм
Расстояние от шпиндельной оправки до стола: 150–750 мм

Точность:
Точность позиционирования (X/Y/Z): 0,008/0,006/0,006 мм
Повторяемость (X/Y/Z): 0,005/0,004/0,004 мм

Стол:
Размер стола: 1 200 x 600 мм
Максимальная нагрузка: 800 кг
T-образные пазы на столе: 5x18x100 мм

Шпиндель:
Тип привода: ременной
Максимальная частота вращения: 8 000 об/мин
Мощность: 7,5/11 кВт
Тип конуса: SK40
Вытяжной болт: MAS P40T-I (45°)

Скорости подачи:
Быстрый ход X/Y/Z: 36/36/36 м/мин
Рабочая подача: 15/15/15 м/мин

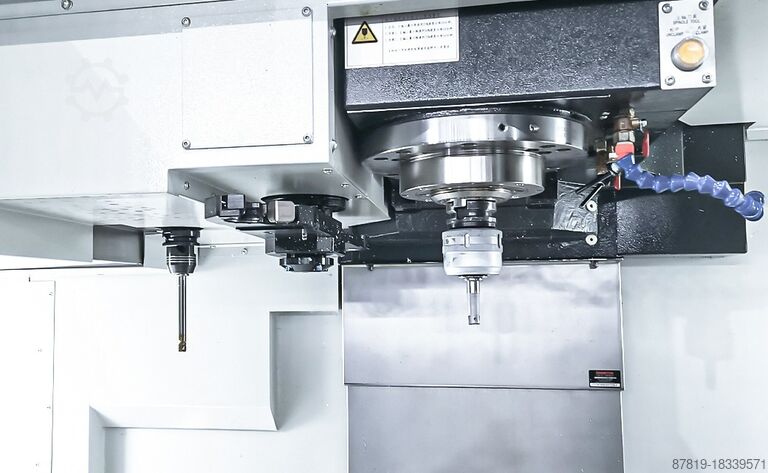

Инструментальный магазин:
Вместимость: 24 позиции
Тип: SK40
Макс. диаметр инструмента: 80 мм
Макс. диаметр инструмента (при свободной ячейке): 150 мм
Макс. длина инструмента: 300 мм
Макс. вес инструмента: 8 кг
Время индексирования (инструмент к инструменту): 2,5 сек

Электропитание: 30 кВА

Вес машины: 6,5 т
Габариты: 2800 x 3550 x 2650 мм

Стандартная комплектация:
Система управления Mitsubishi M80VB
Шпиндель с ременным приводом 8 000 об/мин
24-позиционный автоматический сменщик инструмента
Пневматическая и гидравлическая системы смазки
Система охлаждения
Встроенный бак для СОЖ со стружкоотводчиком
Полная кабина
Пневматический пистолет
Сигнальная 3-цветная лампа
Стандартные аксессуары
Тележка для стружки
Соответствие CE

Опции:
Система управления SIEMENS 828D
FANUC 0i
Шпиндель с ременным приводом 10 000 об/мин
Шпиндель с прямым приводом 12 000 об/мин
Охладитель масла шпинделя
NC-поворотный стол (4-я ось)
Система измерения инструмента
Dec Ed Ddovtz Dxscjwb
Защитная крышка магазина инструмента
Водяной пистолет
Маслоотделитель
Стружкоотводчик с тележкой
Подготовка к аспирации масла
Другая емкость для охлаждающей жидкости для алюминиевой стружки
Кондиционер для электрического шкафа
Линейные оптические линейки (не для V6)
