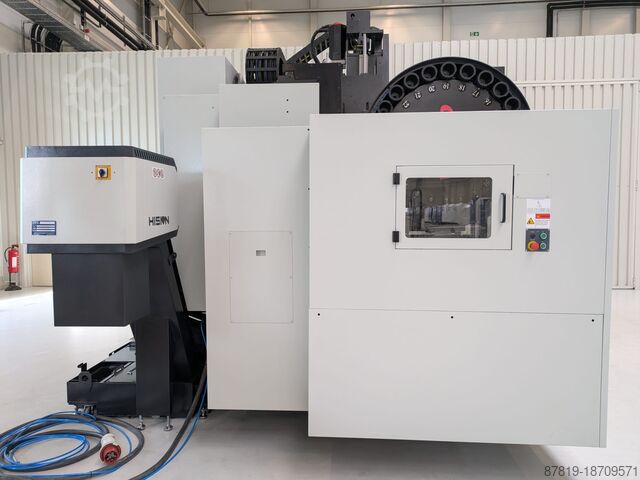

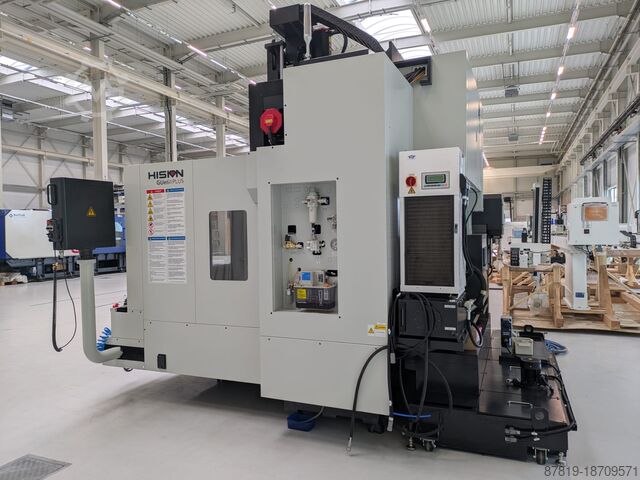

Вертикальный обрабатывающий центр HAITIAN Hision DA17L8Q

Описание

HAITIAN Precision
DA17L8Q
Высокоскоростной двухстоечный обрабатывающий центр

DA17L8Q

Основные характеристики

- Шпиндель с бесступенчатым регулированием частоты вращения.
- Оптимизированная литая конструкция и улучшенный отвод стружки.
- Короткое расстояние от центра шпинделя до направляющей оси Z:
низкий момент опрокидывания, высокая жесткость.
- Лёгкая конструкция обеспечивает жёсткость направляющих
и тем самым позволяет достичь высокой динамики резания.
Dwec Ed Djv I Ucdedcjb
- Направляющая оси Z с закалённой скользящей структурой,
хорошая жёсткость и амортизация ударов.
- Высокопроизводительный и высокомоментный шпиндель 8 000 об/мин (опция)
- Высокая виброустойчивость и термическая стабильность.
- Отличное соотношение цена/качество.
- Подходит для черновой, чистовой и финишной обработки в различных сферах применения.
- Идеален для обработки средних деталей и форм из различных материалов.

Технические характеристики:

Высокоскоростной двухстоечный обрабатывающий центр
DA17L8Q с системой управления FANUC 0i

Ходы перемещения:
Х-ось: 1700 мм
Y-ось: 850 мм
Z-ось: 700 мм
Расстояние между стойками: 1700 мм
Расстояние от шпинделя до поверхности стола: 100–900 мм

Точность:
Точность позиционирования: 0,008/0,006/0,006 мм (X/Y/Z)
Повторяемость: 0,005/0,004/0,004 мм (X/Y/Z)

Стол:
Размер стола: 1500 x 850 мм
Максимальная нагрузка: 3 000 кг
Т-образные пазы: 5x18x160

Шпиндель:
Тип привода: Прямой привод
Встроенный шпиндель
Макс. скорость: 6 000 об/мин
Мощность: 15/18,5 кВт
Момент: 182/224 Н·м
Конус шпинделя: BT50
Вытяжной болт: P50T-II-MAS403

Подачи:
Быстрые подачи X/Y/Z: 24/24/15 м/мин
Рабочие подачи: 20/20/10 м/мин

Инструментальный магазин:
Ёмкость: 24 позиции
Тип: ISO7:24NO50
Макс. диаметр инструмента (полный/соседние пустые): ∅110/∅200 мм
Максимальная длина инструмента: 300 мм
Максимальный вес инструмента: 20 кг
Время индексации (инструмент/инструмент): 2,9 сек

Прочее:

Рабочее давление: 5–7 бар
Масса станка: 14,6 т
Габариты: 4000x4200x4300 мм

Стандартная комплектация

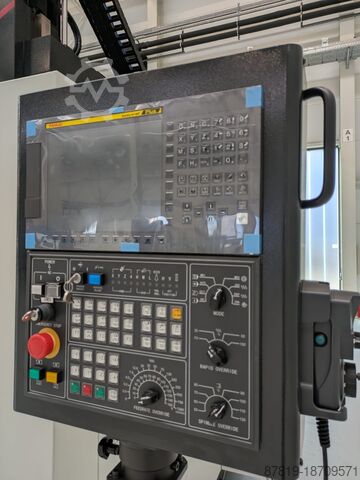

Управление: FANUC 0i

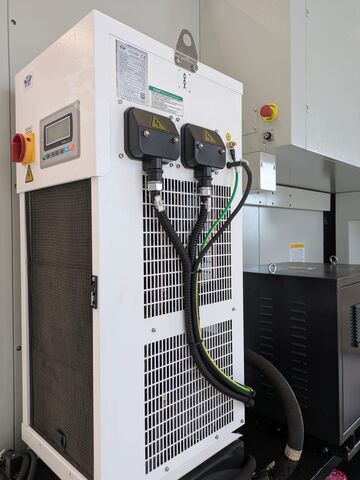

Система охлаждения шпинделя с поддержанием постоянной температуры
Гидравлическая компенсация оси Z

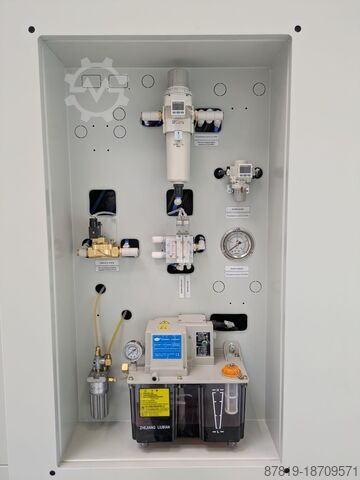

Пневматическая, гидравлическая и смазочная системы
Охлаждение инструмента
Внутренний автоматический транспортер стружки
Внешний цепной транспортер стружки
Полная закрытая кожуховка сверху
Трёхцветная сигнальная лампа
Освещение рабочей зоны
Стандартная комплектация и документация
Ящик для инструмента
CE

Опции

Управление: Mitsubishi M80
Встроенный шпиндель HISION 8 000 об/мин
Кольцевое охлаждение шпинделя
Магазин на 24/30/40 инструментов
Повышение высоты колонн на 200/400 мм (GÜHS увеличение высоты шпинделя)
Охлаждение через шпиндель (20/30/70 бар)
Линейные шкалы по всем осям
NC-поворотный стол
Кондиционер для панели управления
Ручная угловая фрезерная головка
Измерение детали
Измерение инструмента
Пистолет для воды / пистолет для воздуха
Маслоотделитель
